Króćce na wąż z gwintem zewnętrznym stożkowym R i NPT, PN16

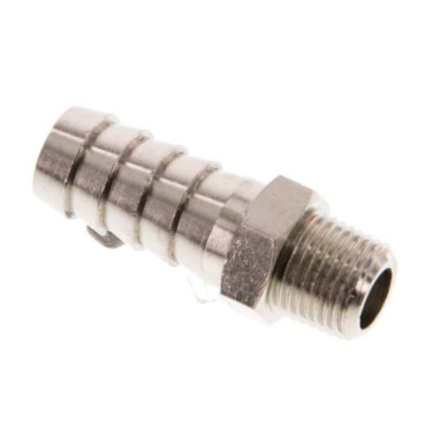

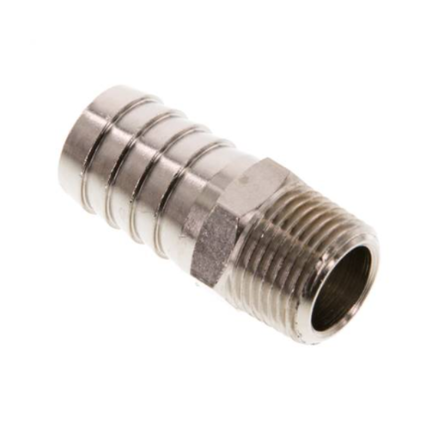

Króćce do węża z gwintem stożkowym to elementy złączne służące do podłączania przewodów i węży pneumatycznych oraz przewodów przeznaczonych do innych mediów roboczych. Łączą gwintowane przyłącze instalacji z elastycznym przewodem nasuwanym bezpośrednio na profilowaną końcówkę króćca.

Konstrukcja jest prosta i praktyczna: z jednej strony znajduje się gwint zewnętrzny stożkowy R lub NPT, a z drugiej końcówka do osadzenia węża. Dzięki temu króciec może służyć jako przejście pomiędzy gwintowanym elementem instalacji a przewodem elastycznym.

Ciśnienie robocze: do 16 bar.

Końcówka choinkowa do montażu węża

Po stronie przewodu zastosowano tzw. końcówkę choinkową. Jej profil ułatwia osadzenie elastycznego węża i pomaga ograniczyć jego zsuwanie się z króćca.

Dla zabezpieczenia węża przed wysunięciem zaleca się stosowanie odpowiednio dobranych opasek zaciskowych. Jest to szczególnie istotne w instalacjach pracujących pod ciśnieniem, gdzie połączenie przewodu z króćcem musi być wykonane pewnie i stabilnie.

Gwinty stożkowe R i NPT

Rodzina obejmuje warianty z zewnętrznymi gwintami stożkowymi R oraz NPT. Są to dwa różne standardy gwintów rurowych i nie należy traktować ich jako zamiennych wyłącznie na podstawie podobnego rozmiaru nominalnego.

Przed wyborem króćca należy sprawdzić, jaki standard gwintu posiada współpracujący zawór, rozdzielacz, kolektor, siłownik lub inny element instalacji. Właściwy dobór standardu i rozmiaru gwintu ma bezpośrednie znaczenie dla prawidłowego montażu oraz szczelności połączenia.

Jak dobrać króciec do węża?

Przy wyborze odpowiedniego wariantu należy uwzględnić dwa podstawowe wymiary: rozmiar gwintu oraz średnicę węża. Oznaczenia poszczególnych produktów wskazują kombinację przyłącza gwintowanego i rozmiaru końcówki przeznaczonej do danego przewodu.

Przykładowo dostępne są warianty łączące gwint R1/8 z końcówkami do różnych średnic węży, a także wykonania z większymi gwintami, takimi jak R1/4, R3/8 czy R1/2. Oferta obejmuje również wykonania z gwintem NPT. Dzięki temu można dobrać króciec zarówno do gwintowanego przyłącza urządzenia, jak i do używanego przewodu.

Przy doborze należy zweryfikować rzeczywistą średnicę wewnętrzną przewodu i zestawić ją z wymiarem końcówki króćca. Wąż powinien być odpowiednio dopasowany, aby po nasunięciu i zabezpieczeniu opaską powstało stabilne połączenie.

Sposób podłączenia przewodu

Przewód należy nasunąć na końcówkę króćca. Dla ułatwienia montażu można lekko podgrzać przewód, dzięki czemu staje się bardziej elastyczny i łatwiej nasuwa się na profilowaną końcówkę.

Podgrzewanie powinno być wykonane w sposób odpowiedni dla materiału danego przewodu, tak aby go nie uszkodzić ani nie pogorszyć jego właściwości użytkowych.

Po prawidłowym osadzeniu przewodu zaleca się zabezpieczenie połączenia opaską zaciskową, która ogranicza ryzyko zsunięcia się węża podczas pracy instalacji.

Demontaż przewodu z końcówki choinkowej

W przypadku konieczności demontażu zaleca się rozcięcie przewodu. Pozwala to uniknąć nadmiernego obciążania króćca podczas próby ściągania mocno osadzonego węża z profilowanej końcówki.

Jeżeli przewód ma zostać ponownie wykorzystany, przed montażem należy ocenić stan jego końcówki. Uszkodzonego, nadmiernie rozciągniętego lub zdeformowanego fragmentu nie należy wykorzystywać do wykonania nowego połączenia ciśnieniowego.

Zastosowanie króćców do węży

Króćce tego typu mogą być stosowane w instalacjach pneumatycznych oraz innych układach wykorzystujących elastyczne przewody, pod warunkiem prawidłowego doboru materiałów i parametrów do danego medium oraz warunków pracy.

Umożliwiają podłączanie węży między innymi do gwintowanych elementów instalacji, zaworów, rozdzielaczy, kolektorów i innych komponentów wyposażonych w odpowiednie przyłącze.

Rozwiązanie z końcówką choinkową jest szczególnie użyteczne tam, gdzie potrzebne jest nieskomplikowane mechanicznie połączenie przewodu z gwintowanym elementem instalacji.

Najważniejsze cechy króćców Air-Com

• przeznaczone do podłączania elastycznych przewodów i węży,
• zewnętrzny gwint stożkowy R lub NPT, zależnie od wariantu,
• profilowana końcówka choinkowa do osadzenia przewodu,
• ciśnienie robocze do 16 bar,
• różne kombinacje rozmiarów gwintu i średnic węża,
• prosty sposób montażu przewodu poprzez nasunięcie na króciec,
• możliwość dodatkowego zabezpieczenia połączenia opaską zaciskową.

Na co zwrócić uwagę podczas montażu?

Przed montażem należy sprawdzić rodzaj i rozmiar gwintu, wymiar końcówki do węża oraz parametry zastosowanego przewodu. Szczególnie ważne jest rozróżnienie gwintów R i NPT oraz zastosowanie wariantu zgodnego z przyłączem współpracującego elementu.

Sposób uszczelnienia części gwintowanej powinien być odpowiednio dobrany do rodzaju połączenia, medium oraz warunków pracy instalacji. Należy również upewnić się, że sam przewód, zastosowana opaska oraz pozostałe elementy układu są przystosowane do wymaganego ciśnienia i medium.

Dopuszczalne parametry całego połączenia wynikają z parametrów wszystkich jego elementów. Zastosowanie króćca o ciśnieniu roboczym do 16 bar nie oznacza, że przewód, opaska lub pozostałe komponenty instalacji automatycznie mogą pracować przy takim samym ciśnieniu.
