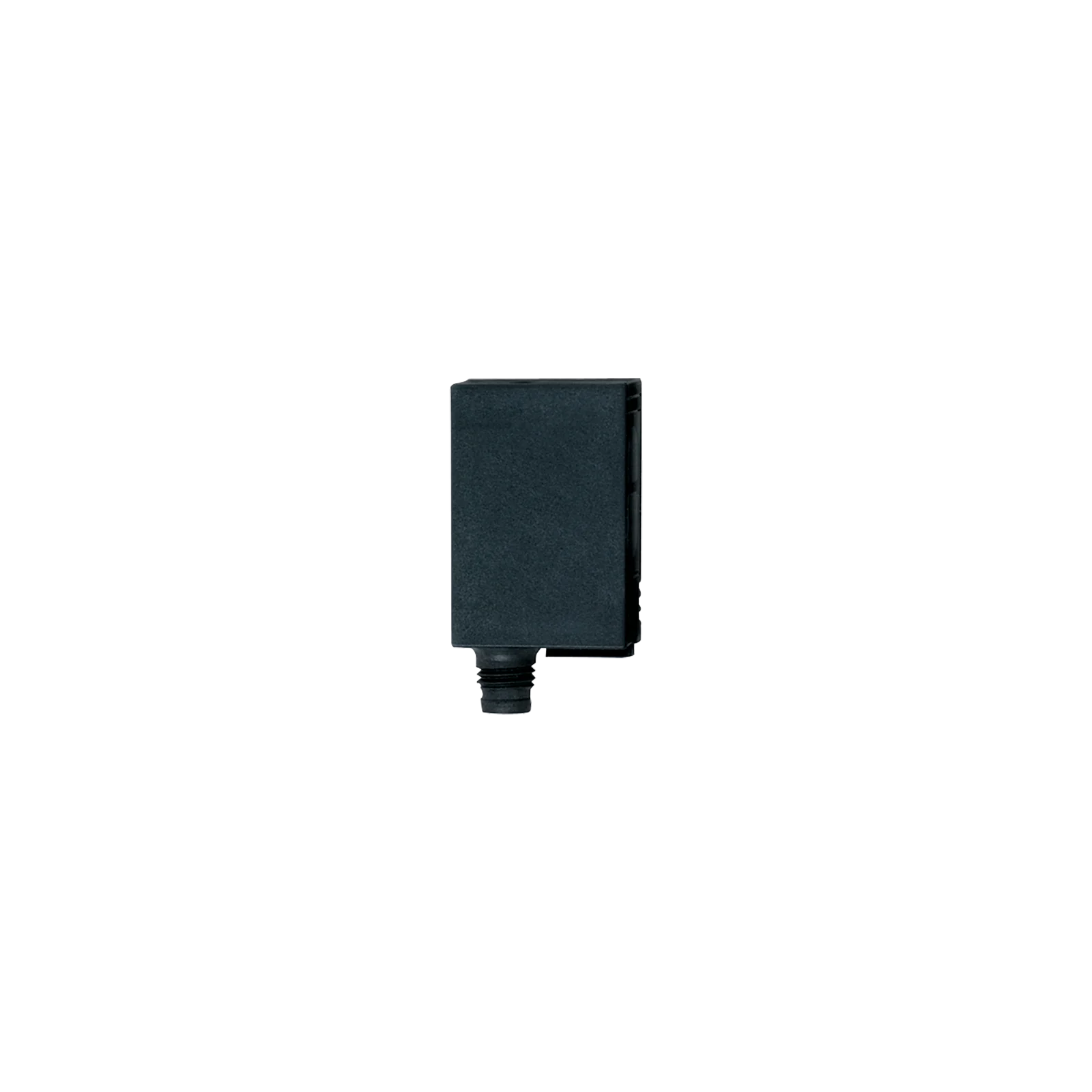

Zdjęcie produktu ma charakter poglądowy
IFM

Laserowy czujnik dyfuzyjny OJHLFPKG/SO/AS (OJ5054) - IFM

SKU: OC-IFM013492 MPN: OJ5054
Producent: IFM
Cena netto/szt. 954,90 zł
1 174,53 zł brutto/szt.
Laserowy czujnik dyfuzyjny OJHLFPKG/SO/AS (OJ5054) - IFM
954,90 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Laserowy czujnik dyfuzyjny OJHLFPKG/SO/AS (OJ5054) - IFM

  • Bezbłędne wykrywanie niewielkich obiektów
  • Wyjątkowo niewielka obudowa do zastosowań w robotyce, montażu i przenoszeniu
  • Precyzyjna eliminacja tła
  • Łatwe osiowanie widocznej plamce laserowej
  • Intuicyjne ustawianie czułości i funkcji wyjściowej

Cechy produktu

Rodzaj światłaświatło czerwone
Klasa ochrony laserowej1
Obudowaprostopadłościan

Aplikacja

KonstrukcjaTłumienie tła
Zasada działaniaCzujnik dyfuzyjny

Dane elektryczne

Napięcie zasilania[V]10...30 DC
Pobór prądu[mA]13
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Rodzaj światłaświatło czerwone
Długość fali[nm]650
Typ. czas życia[h]50000

Wyjścia

Wykonanie elektrycznePNP
Funkcja wyjściatryb światło-włącz/ciemno-włącz; (programowalny)
Maks. spadek napięcia wyjścia przełączającego DC[V]2,5
Prąd obciążenia wyjścia przełączającego DC[mA]200
Częstotliwość przełączania DC[Hz]1000
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak

Strefa działania

Zasięg[mm]15...200; (biały papier 200 x 200 mm 90% reemisji)
Zasięg dla obiektu białego (90% reemisji)[mm]15...200
Zasięg dla obiektu szarego (18% reemisji)[mm]15...70
Zasięg dla obiektu czarnego (6% reemisji)[mm]15...45
Regulowany zasięgtak
Średnica najmniejszego wykrywalnego obiektu[mm]2
Maks. szerokość plamki świetlnej[mm]2
Maks. wysokość plamki światła[mm]1
Tłumienie tła: dostępnetak

Warunki pracy

Temperatura otoczenia[°C]-10...60
OchronaIP 67

Testy / dopuszczenia

EMC
EN 60947-5-2
Klasa ochrony laserowej1
Uwagi dotyczące ochrony lasera
Uwaga:światło laserowe
klasa laserowa:1
EN / IEC60825-1:2007
EN / IEC60825-1:2014
Complies with 21 CFR 1040.10 except for conformance with IEC 60825-1 Ed. 3, as described in Laser Notice No. 56, dated May 8, 2019.
MTTF[lata]501

Dane mechaniczne

Waga[g]27,75
Obudowaprostopadłościan

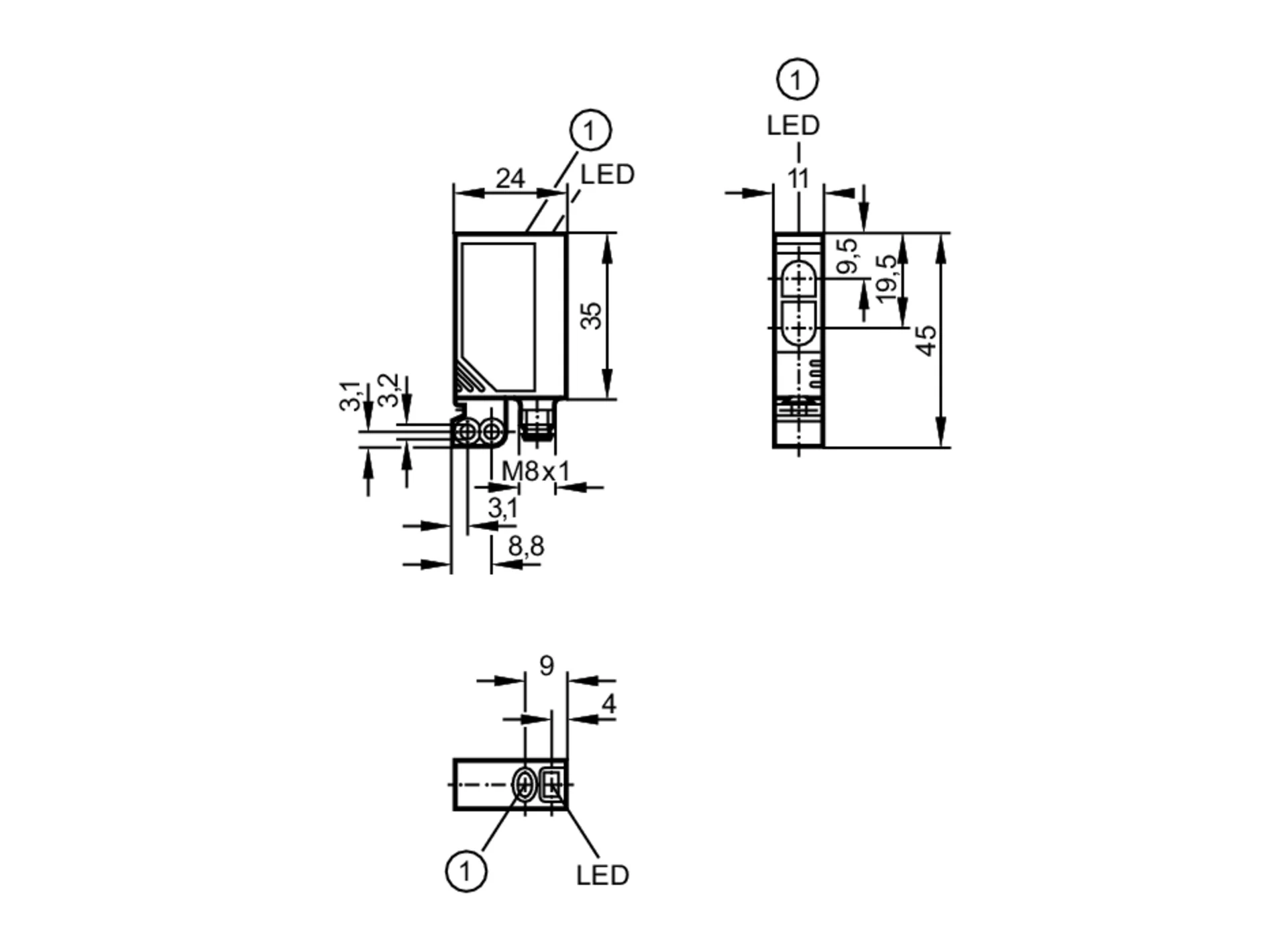

Wymiary[mm]35 x 11 x 24
Materiałobudowa: ABS; mocowanie: cynk odlewany ciśnieniowo; okno LED: SEPS; przycisk: SEPS
Materiał soczewki
PMMA
Umiejscowienie soczewkisoczewki z boku

Wyświetlacze / elementy robocze

Wyświetlacz
Stan wyjścia1 x LED, kolor żółty
działanie1 x LED, kolor zielony
Blokada elektronicznatak

Akcesoria

Dostarczane elementy
Zacisk montażowy: 1, E20964
śruby mocujące: 2 x (M3 x 16 mm)
podkładki sprężyste: 2
Nakrętki: 2

Uwagi

Uwagi
Napięcie eksplatacji "supply class 2" zgodnie z cULus
Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x M8; kodowanie: A

Diagramy i grafiki

Diagramy i grafiki
Diagramy i grafiki
diagram Diagramy i grafiki
a:czujnik
b:obiekt
c:tło
x:odległości czujnik/objekt [mm]
y:min. odległosć obiekt/tło [mm]
Diagramy i grafiki
Diagramy i grafiki
Wykres dokładności
diagram Wykres dokładności
x:odległości czujnik/objekt [mm]
y:min. odległosć obiekt/tło [mm]
1 =obiekt czarny (6 % reemisji) , Tło białe (90 % odblaskowości)
2 =obiekt szary (18% reemisji) , Tło białe (90 % odblaskowości)
3 =obiekt biały (90% reemisji) , Tło białe (90 % odblaskowości)

Parametry techniczne - Laserowy czujnik dyfuzyjny OJHLFPKG/SO/AS (OJ5054) - IFM

Nr kat.
OC-IFM013492

Pliki do pobrania - Laserowy czujnik dyfuzyjny OJHLFPKG/SO/AS (OJ5054) - IFM

  • Karta katalogowa Pobierz
