Moduł AS-i ClassicLine z technologią szybkiego montażu ClassicLine 1AI C 1AO C 2DI (AC5230) - IFM
SKU: OC-IFM000348
MPN: AC5230
Producent:
IFM
Cena netto/szt.
1 129,50 zł
1 389,29 zł
brutto/szt.
.png)
Opis produktu - Moduł AS-i ClassicLine z technologią szybkiego montażu ClassicLine 1AI C 1AO C 2DI (AC5230) - IFM
- Łatwy montaż bez narzędzi i oprzewodowania dzięki technologii szybkiego mocowania
- Trzy kierunki kabla płaskiego do wyboru
- Wyraźnie widoczne, mocne diody LED do sygnalizacji działania, stanu przełączenia i błędu
- Wysoka klasa ochrony zgodna z wymaganiami trudnych warunków przemysłowych
- Wytrzymałe konektory M12 do podłączania czujników i aktuatorów
Cechy produktu
| Liczba wejść i wyjść | Liczba wejść binarnych: 2; Liczba wejść analogowych: 1; Liczba wyjść analogowych: 1 |
Aplikacja
| Wykonanie | Obudowa do montażu na szynę DIN, Tylko do pracy z masterami AS-i o profilu M4 |
| Aplikacja | montaż obiektowy |
Dane elektryczne
| Napięcie zasilania[V] | 26,5...31,6 DC |
| Maks. pobór prądu z sieci AS-i[mA] | 250 |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Maks. całkowity prąd obciążenia[A] | 0,2 |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wejść binarnych: 2; Liczba wejść analogowych: 1; Liczba wyjść analogowych: 1 |
Wejścia
| Liczba wejść binarnych | 2 |
| Obwód wejść binarnych | PNP |
| Zasilanie wejść | AS-i |
| Zasilanie[V] | 18...30; (DC) |
| Liczba wejść analogowych | 1; (podłączenie czujników 2-, 3- i 4-przewodowych) |
| Wejście analogowe (prądowe)[mA] | 4...20 |
| Maksymalny spadek napięcia na elemencie przy zasilaniu znamionowym[V] | 10 |
| Wejścia analogowe z zabezpieczeniem przeciwzwarciowym | tak |
| Rozdzielczość wejścia analogowego | 12 bit |
Wyjścia
| Liczba wyjść analogowych | 1; (podłączenie aktuatorów 2-, 3- i 4-przewodowych) |
| Analogowe wyjście prądowe[mA] | 4...20 |
| Maksymalny spadek napięcia na elemencie dla prądu znamionowego.[V] | 10 |
| Rozdzielczość wyjścia analogowego | 12 bit |
| Wyjścia zasilania aktuatora | AS-i |
Dokładność / odchylenie
| Błąd pomiaru[% wartości końcowej] | 0,5 |
Warunki pracy
| Temperatura otoczenia[°C] | -25...70 |
| Temperatura składowania[°C] | -25...70 |
| Maks. wilgotność względna powietrza[%] | 90; (bez kondensacji) |
| Maks. wysokość nad poziomem morza[m] | 2000 |
| Ochrona | IP 67 |
Testy / dopuszczenia
| EMC |
| ||
| MTTF[lata] | 137 | ||
| Dopuszczenie UL |
|
Klasyfikacja AS-i
| Wersja AS-i | 3.0 |
| Rozszerzony tryb adresowania | nie |
| Profil mastera AS-i | M4 |
| AS-i profil | S-7.5.5 |
| Konfiguracja AS-i E_A[hex] | 7 |
| AS-i_ID_kod[hex] | 5.5 |
Dane mechaniczne
| Waga[g] | 162,6 |
| Obudowa | prostopadłościan |
| Typ montażu | szybki montaż; bezpośrednie podłączenie do płaskiego kabla AS-i; Montaż na szynie DIN; (TH35 (EN 60715)) |

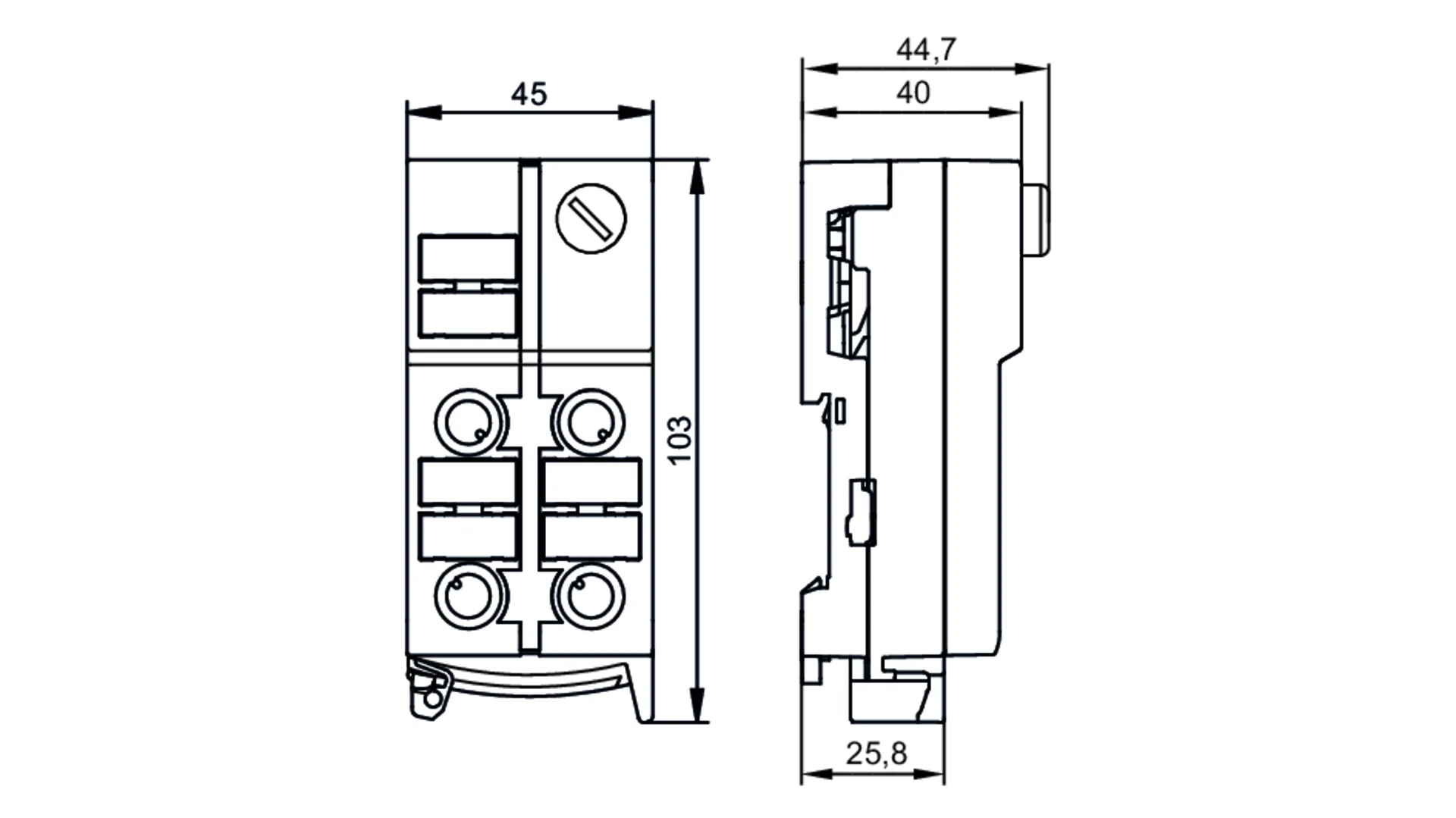

| Wymiary[mm] | 103 x 45 x 44,7 |
| Materiał | PA; Styki nakłuwające: CuSn6 niklowane i cynowane |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Połączenie elektryczne
| Podłączenie modułu | Przewody płaskie |
Akcesoria
| Dostarczane elementy |
| |
| Akcesoria (opcjonalne) |
|
Uwagi
| Uwagi |
| |||||||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| ; Maks. długość przewodu: 30 m |
Połączenie elektryczne - analogowe
| Konektor: M12; kodowanie: A; Maks. długość przewodu: 30 m |
Połączenie elektryczne - cyfrowy
| Podłączenie | Konektor: M12; kodowanie: A; Maks. długość przewodu: 30 m |
Parametry techniczne - Moduł AS-i ClassicLine z technologią szybkiego montażu ClassicLine 1AI C 1AO C 2DI (AC5230) - IFM
Nr kat.
OC-IFM000348
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
