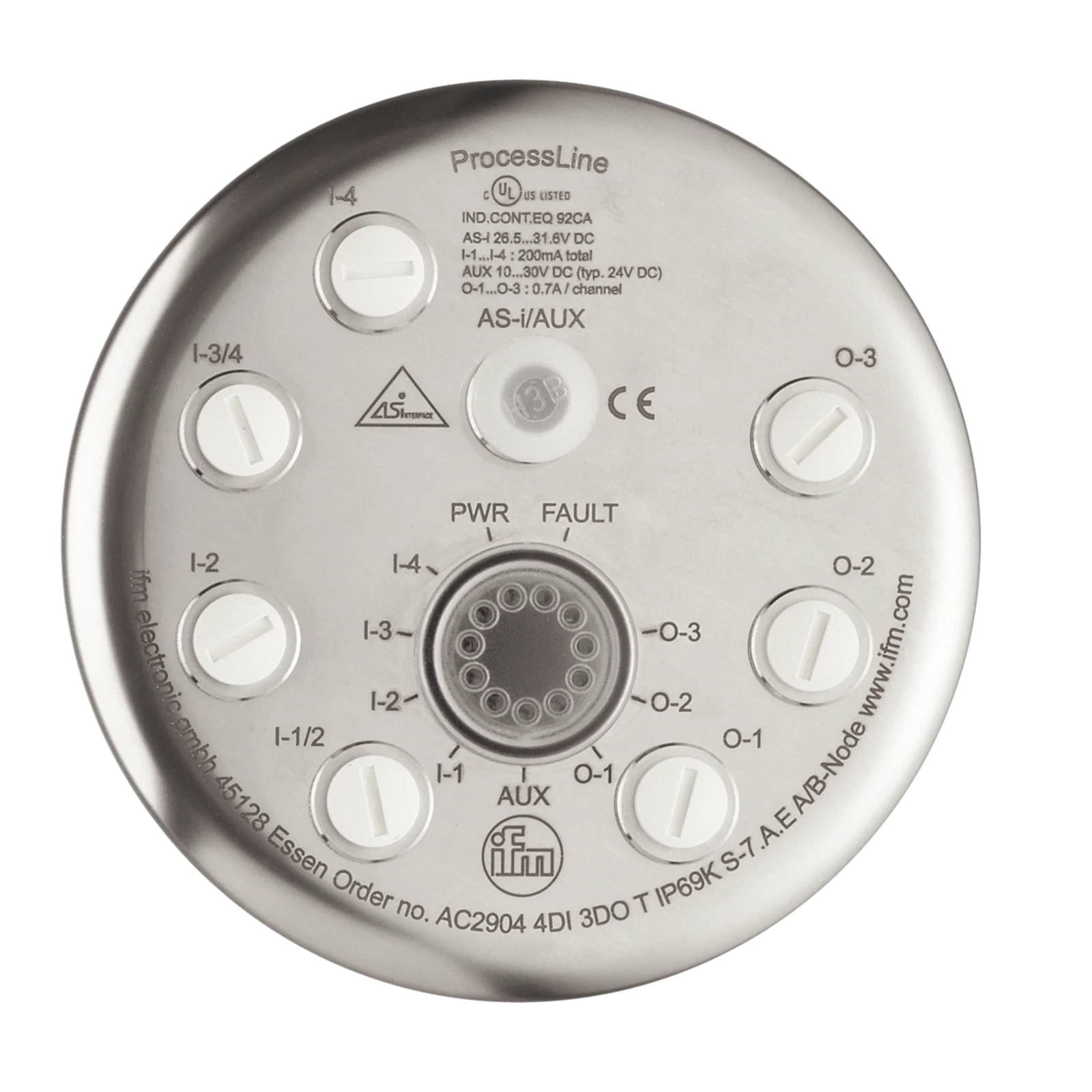

Moduł AS-i ProcessLine ProcessLine 4DI 3doT IP69K (AC2904) - IFM

SKU: OC-IFM000253 MPN: AC2904
Producent: IFM
Cena netto/szt. 1 768,05 zł
2 174,70 zł brutto/szt.
Moduł AS-i ProcessLine ProcessLine 4DI 3doT IP69K (AC2904) - IFM
1 768,05 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: Do 2-3 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Moduł AS-i ProcessLine ProcessLine 4DI 3doT IP69K (AC2904) - IFM

  • Opracowane specjalnie do użytku w obszarach mokrych w przemyśle spożywczym
  • Higieniczna konstrukcja bez narożników i krawędzi
  • Odporne na czyszczenie myjką wysokociśnieniową ze żrącymi środkami czyszczącymi
  • Wyraźnie widoczne, mocne diody LED do sygnalizacji działania, stanu przełączenia i błędu
  • AS-i i zasilanie 24 V przez wspólny konektor M12

Aplikacja

Aplikacjastrefy aseptyczne i wilgotne w przemyśle spożywczym

Dane elektryczne

Napięcie zasilania[V]26,5...31,6 DC
Maks. pobór prądu z sieci AS-i[mA]240
Dodatkowe zasilanie[V]20...30 DC; (AUX)
Maks. pobór prądu z dodatkowego zasilania[mA]2100; (AUX)
Zintegrowana funkcja Watchdogtak

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wejść binarnych: 4; Liczba wyjść binarnych: 3

Wejścia

Liczba wejść binarnych4
Obwód wejść binarnychPNP; (typ 2 wg IEC 61131-2)
Zasilanie wejśćAS-i
Zasilanie[V]18...30
Maksymalna obciążalność wejść łącznie[mA]200
Prąd wejściowy Wysoki[mA]6...10
Prąd wejściowy Niski[mA]0...2
Poziom przełączania Wysoki[V]> 11
Wejścia cyfrowe zabezpieczone przeciwzwarciowotak

Wyjścia

Liczba wyjść binarnych3
PodłaczeniePNP
Zakres napięcia DC[V]20...30; (AUX)
Maks. prąd obciążenia na wyjście[mA]700; (Kategoria użytkowania DC-13 (sterowanie elektromagnetyczne): 20 W (IEC 60947-5-1))
Maks. sumaryczne obciążenie prądowe wyjść [A]2,1
Zabezpieczenie przed zwarciemtak
Separacja galwanicznatak

Warunki pracy

Temperatura otoczenia[°C]-5...70
Maks. wilgotność względna powietrza[%]90; (zmniejsza się liniowo do 50 % (40 °C) bez kondensacji)
Maks. wysokość nad poziomem morza[m]2000
OchronaIP 68; IP 69K
Stopień zabrudzenia2

Testy / dopuszczenia

EMC
EN 62026-2
EN 61000-6-2
MTTF[lata]160

Klasyfikacja AS-i

Wersja AS-i2.1
Rozszerzony tryb adresowaniatak
Profil mastera AS-iM2; M3; M4
AS-i profilS-7.A.E
Konfiguracja AS-i E_A[hex]7
AS-i_ID_kod[hex]A.E
Certyfikat AS-i101107
Bity danych
Bit danychD0D1D2D3
Wejście1234
GniazdoI-1/2I-1/2 / I-2I-3/4I-3/4 / I-4
Pin42 442 4
Wyjście123-
GniazdoO-1O-2O-3-
Pin444-

Dane mechaniczne

Waga[g]632
Obudowacylindryczna
Typ montażupodstawa montażowa

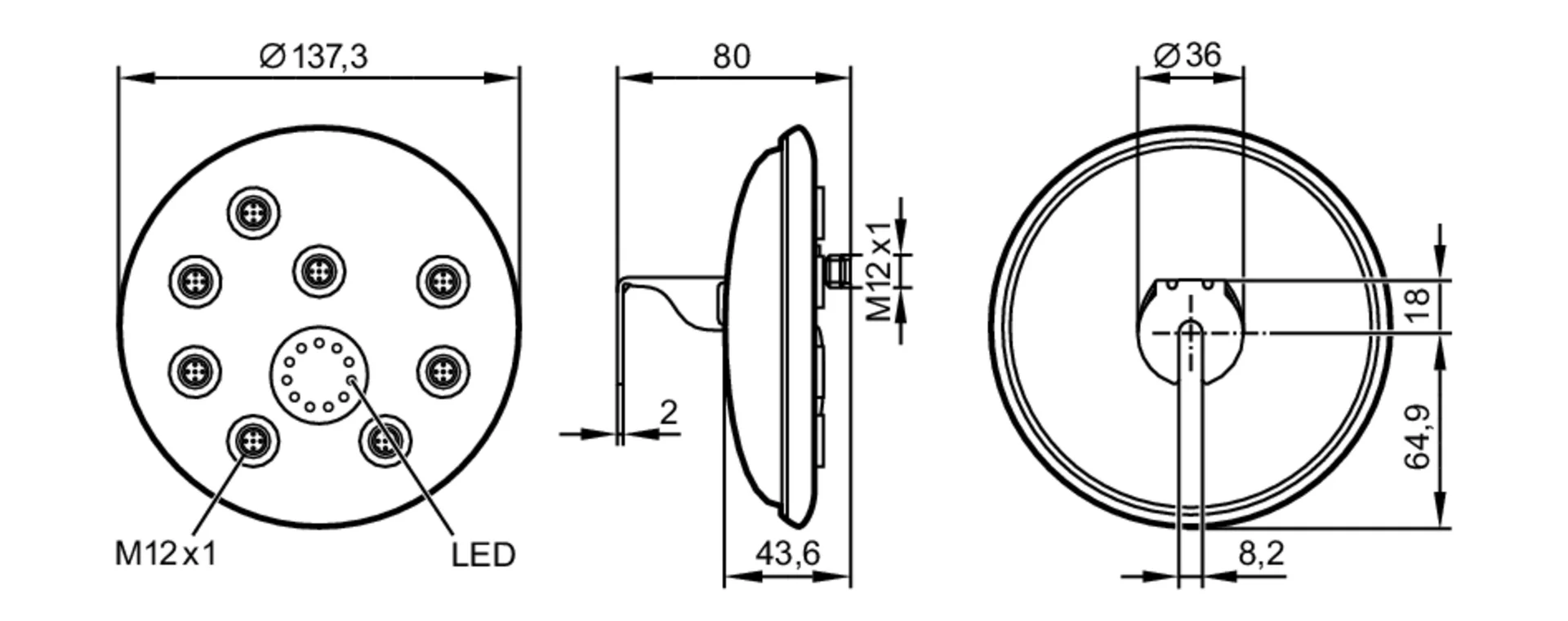

Wymiary[mm]Ø 137,3 / L = 80
Materiałtuleja gwintowana: stal nierdzewna (1.4404 / 316L); LED-Fenster: PC; O-ring: EPDM; Osłona: PP

Wyświetlacze / elementy robocze

Wyświetlacz
działanieLED, kolor zielony
BłądLED, kolor czerwony
FunkcjaLED, kolor żółty

Połączenie elektryczne

Podłączenie modułuM12

Akcesoria

Akcesoria (opcjonalne)
klucz dynamometryczny:, E70390
Osłona: M12, E70297
Rozdzielacz płaskiego przewodu:, E70354

Uwagi

Uwagi
Wejścia i wyjścia muszą być odizolowane galwanicznie.
Nie podłączać żadnego z następujących pinów do zewnętrznego potencjału:
I-, I+, I-1/2, I-2, I-3/4, I-4
Piny są połączone elektrycznie z przewodem AS-i.
Okrągły kabel podłączony do AS-i/AUX nie powinien być dłuższy niż 2 m.
Sztuk w opakowaniu1 szt.

Połączenie elektryczne - AS-i

Konektor: M12; kodowanie: A; Moment dokręcający: 1,2...1,4 Nm

Połączenie elektryczne - Wejścia

PodłączenieKonektor: M12; kodowanie: A; Moment dokręcający: 1,2...1,4 Nm

Połączenie elektryczne - Wyjścia

Konektor: M12; kodowanie: A; Moment dokręcający: 1,2...1,4 Nm
