Moduł Ethernet z interfejsem PROFINET ETH Module SL PN 8do 8DI IP67 (AL4202) - IFM
SKU: OC-IFM000580
MPN: AL4202
Producent:
IFM
Cena netto/szt.
1 485,00 zł
1 826,55 zł
brutto/szt.
.png)
Opis produktu - Moduł Ethernet z interfejsem PROFINET ETH Module SL PN 8do 8DI IP67 (AL4202) - IFM
- Moduły sieci obiektowej z binarnymi wejściami i wyjściami
- Bezpośrednie podłączanie siłowników i czujników do sieci obiektowej w celu zapewnienia klarownej struktury okablowania
- Możliwe podłączenie dużych siłowników
- Funkcja licznika wysokiej częstotliwości z opcją bezpośredniego przełączania wyjść
- Wytrzymała obudowa do zastosowań w trudnych warunkach przemysłowych
Aplikacja
| Aplikacja | Moduły I/O do zastosowań sieciowych |
| Funkcja łańcuchowa | złącze sieciowe |
Dane elektryczne
| Napięcie zasilania[V] | 20...30 DC; (US ; zgodnie z SELV/PELV) |
| Pobór prądu[mA] | 300...3900 |
| Klasa ochrony | III |
| Dodatkowe zasilanie[V] | 20...30 DC; (UA) |
| Napęd siłownika UA | |
|---|---|
| Maks. całkowity prąd obciążenia[A] | 4 |
| Obciążalność na port[A] | 3,6 |
| Zasilanie czujnika US | |
|---|---|
| Maks. całkowity prąd obciążenia[A] | 3,6 |
| Obciążalność na port[A] | 3,6 |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wejść binarnych: 8; Liczba wyjść binarnych: 8 |
Wejścia
| Liczba wejść binarnych | 8; (typ 2 wg IEC 61131-2) |
| Poziom przełączania Wysoki[V] | 11...30 |
| Poziom przełączania Niski[V] | 0...5 |
| Wejścia cyfrowe zabezpieczone przeciwzwarciowo | tak |
Wyjścia
| Liczba wyjść binarnych | 8 |
| Zabezpieczenie przed zwarciem | tak |
| Napęd siłownika UA | |
|---|---|
| Maks. prąd obciążenia na wyjście[mA] | 3600 |
Software / programowanie
| Możliwości parametryzacji | Funkcja licznika | ||||||||||||
| Funkcje i parametry |
|
Interfejsy
| Interfejs komunikacyjny | Ethernet |
| Ethernet - PROFINET | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Standard transmisji danych | 100Base-TX | ||||||||
| Prędkość transmisji | 100 MBit/s | ||||||||
| Protokół | PROFINET | ||||||||
| Ustawienia fabryczne |
| ||||||||
| Notatka n/t interfejsów |
|
Warunki pracy
| Temperatura otoczenia[°C] | -25...60 | ||||
| Temperatura składowania[°C] | -25...85 | ||||
| Maks. wilgotność względna powietrza[%] | 90 | ||||
| Ochrona | IP 65; IP 66; IP 67 | ||||
| Stopień ochrony (NEMA 250) | 6P | ||||
| Stopień zabrudzenia | 2 | ||||
| Chemikalia |
|
Testy / dopuszczenia
| EMC |
| ||
| Odporność na wstrząsy |
| ||
| Odporność na wibracje |
|
Dane mechaniczne
| Waga[g] | 412,2 |
| Obudowa | prostopadłościan |
| Typ montażu | montaż do zabudowy w szafie |

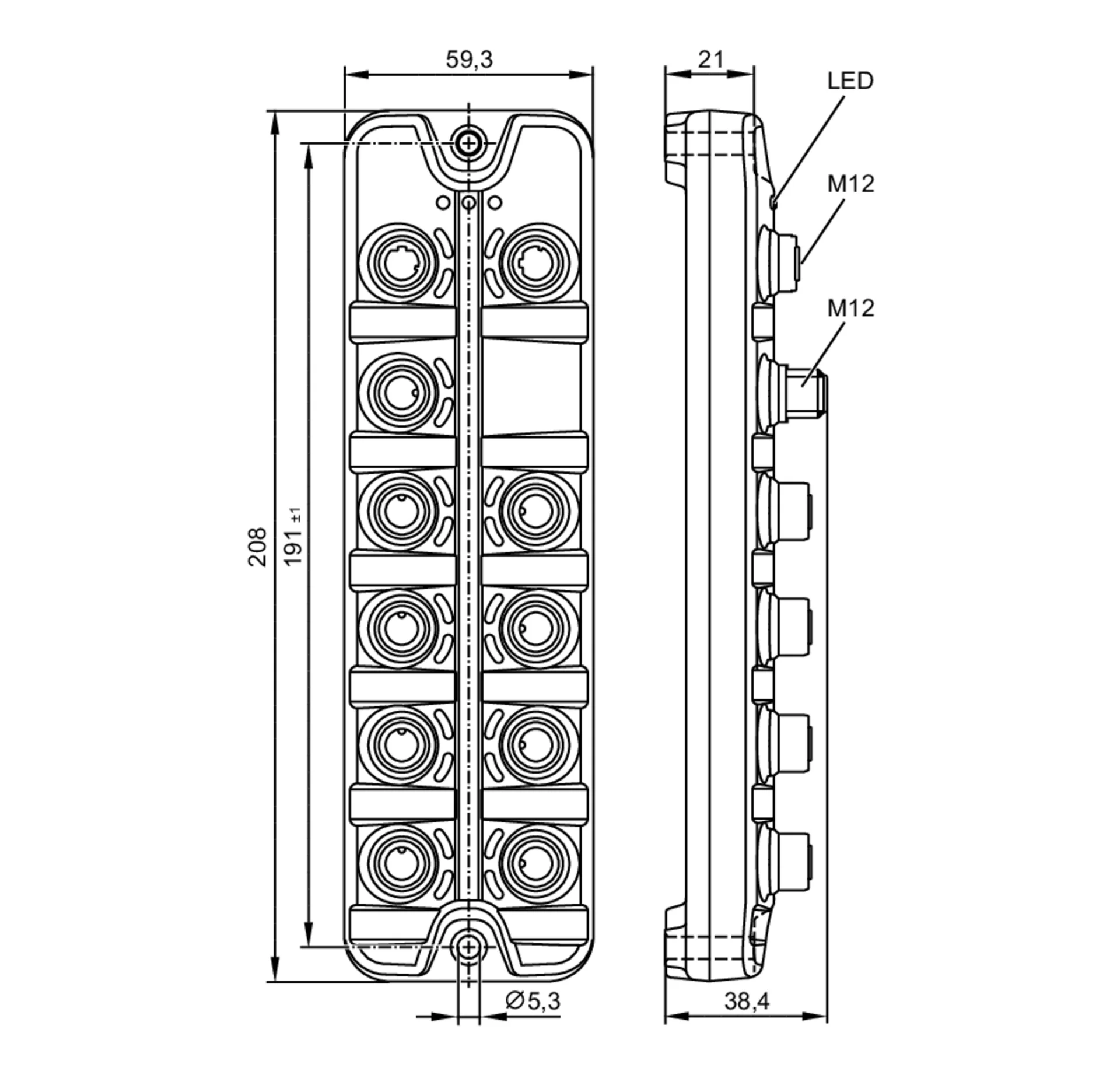

| Wymiary[mm] | 208 x 59,3 x 38,4 |
| Materiał | obudowa: PA kolor pomarańczowy; Gniazdo: mosiądz niklowany |
| Materiał uszczelnienia | FKM |
Uwagi
| Uwagi |
| |
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne - Ethernet
| IN / OUT XF1, XF2 | Konektor: M12; kodowanie: D; uszczelnienie: FKM |
Połączenie elektryczne - IO-Link
| Digital Output X1...X4 | Konektor: M12; kodowanie: A; uszczelnienie: FKM |
Połączenie elektryczne - Zasilanie IN
| XD1 | Konektor: M12; kodowanie: A |
Parametry techniczne - Moduł Ethernet z interfejsem PROFINET ETH Module SL PN 8do 8DI IP67 (AL4202) - IFM
Nr kat.
OC-IFM000580
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
