Zdjęcie produktu ma charakter poglądowy
Norelem

Moduł Liniowy pneumatyczny aluminium (20000-33200) - Norelem

SKU: OT-NORELEM046357 MPN: 20000-33200
Producent: Norelem
Cena netto/szt. 12 694,62 zł
15 614,38 zł brutto/szt.
Moduł Liniowy pneumatyczny aluminium (20000-33200) - Norelem
12 694,62 zł netto
szt.
szt.
Czas wysyłki: 3-4 dni więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Moduł Liniowy pneumatyczny aluminium (20000-33200) - Norelem

Liniowe moduły pneumatyczne producenta Norelem należy do kategorii Siłowniki z prowadzeniem liniowym i został przeznaczony do układów, w których łączy napęd pneumatyczny z prowadzeniem, które stabilizuje element roboczy i przejmuje obciążenia poprzeczne oraz momenty.

Produkt jest częścią grupy Siłowniki, Siłowniki pneumatyczne, Siłowniki z prowadzeniem, Siłowniki z prowadzeniem liniowym. Rozwiązanie stosuje się w manipulacji, pozycjonowaniu, montażu i podawaniu detali, gdy sam siłownik nie zapewnia wystarczającej sztywności lub zabezpieczenia przed obrotem.

Przy doborze należy uwzględnić obciążenia, warunki pracy, sposób montażu oraz zgodność z elementami współpracującymi. Prawidłowo dobrany wariant pomaga ograniczyć luzy, naprężenia, ryzyko niewłaściwego działania i przedwczesne zużycie całego układu.

Produkt jest konfigurowalny. W zależności od wybranego wariantu mogą zmieniać się średnicę tłoka, skok, rodzaj prowadzenia, nośność, amortyzację, czujniki i sposób montażu. Dzięki temu wykonanie można dopasować do parametrów projektowanej maszyny, modernizowanego stanowiska albo konkretnego zadania serwisowego, bez wprowadzania niepotwierdzonych założeń technicznych.

Dla kogo jest Liniowe moduły pneumatyczne? To rozwiązanie przeznaczone dla użytkowników, którzy potrzebują produktu dobranego do konkretnej funkcji układu — szczególnie gdy element roboczy musi poruszać się stabilnie bez dodatkowej zewnętrznej prowadnicy.

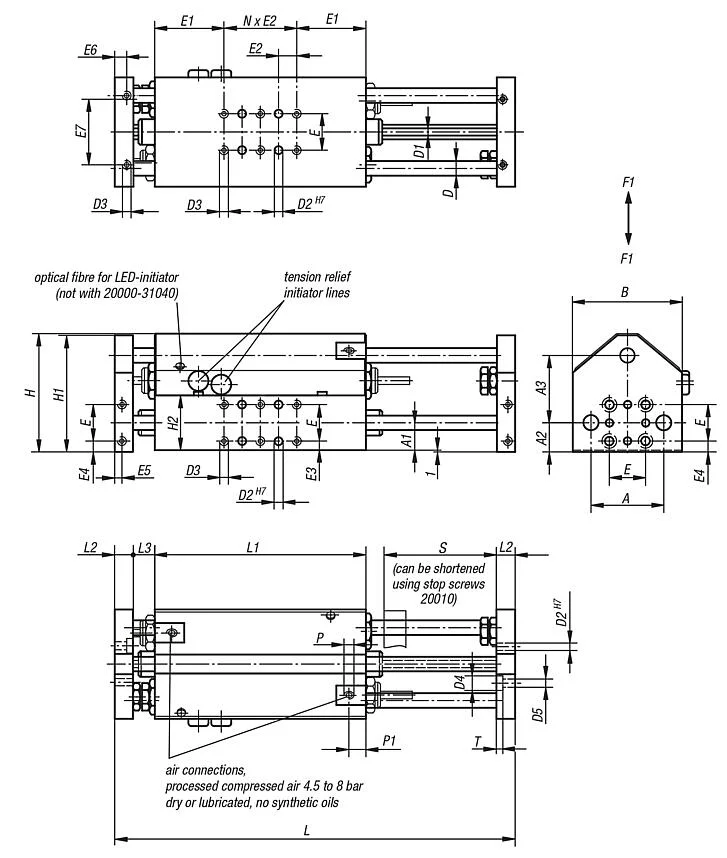

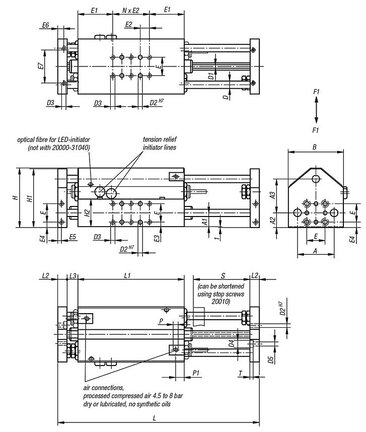

Parametry techniczne - Moduł Liniowy pneumatyczny aluminium (20000-33200) - Norelem

A3
62
Wersja 1
pneumatyczny
Wersja 2
3-prowadnicowy
Materiał komponentów
stal
D1
8
D2
6
A1
25
S=Skok
200
D2=Ø cylindra
32
Do=Do wyłącznika zbliżeniowego
20910-030
A2
26
Długość (D)
16
E5
6
E6
14
E4
6
E7
70
N=Liczba
8
F1 maks. kN
0,2
Do=Pasujący amortyzator
26300-2015016
Do=Pasujący łącznik wtykowy
20950-030X2000
F6=Siła działająca na tłok prz
407
V6=Zużycie powietrza na podwój
295
L2
20
Długość (E)
40
Długość (B)
100
Długość (A)
70
Długość (H)
107
Długość (P)
G1/8
Długość (T)
5
Nazwa
Moduł Liniowy
Długość (L)
540
L1
260
H1
106
Rozmiar
3
H2
50
D3
M06
L3
20
P1
9,5
D4
11
D5
6,6
E1
50
E2
20
E3
5
Materiał korpusu
aluminium
Nr kat.
OT-NORELEM046357

Pliki do pobrania - Moduł Liniowy pneumatyczny aluminium (20000-33200) - Norelem

  • Karta Katalogowa Pobierz

Adres producenta/dystrybutora

Norelem Sp. z o.o.
ul. Myśliborska 22
66-400 Gorzów Wielkopolski
Polska
