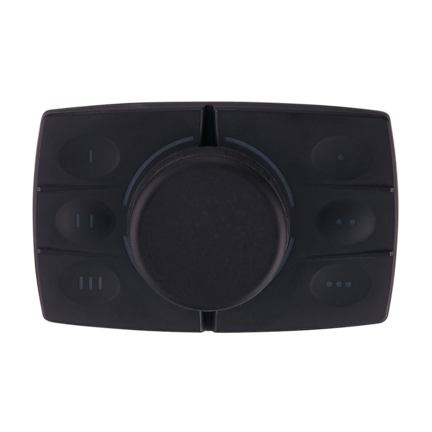

Moduł przycisków z pokrętłem i funkcją joysticka w dwóch osiach z podświetlaniem przycisków ecomatPanel/COP/corona (CR1301) - IFM

Name: Moduł przycisków z pokrętłem i funkcją joysticka w dwóch osiach z podświetlaniem przycisków ecomatPanel/COP/corona (CR1301) - IFM
Brand: IFM
SKU: OC-IFM000748
Price: 1259.08 PLN
Availability: InStock

SKU: OC-IFM000748 MPN: CR1301

Producent: IFM

Cena netto/szt. 1 259,08 zł

1 548,67 zł brutto/szt.

1 259,08 zł netto

szt.

Produkt: Na zamówienie

Czas wysyłki: Do 2-3 dni

Koszty dostawy: od 0.00zł

Zapisz na liście

Porównaj

Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Moduł przycisków z pokrętłem i funkcją joysticka w dwóch osiach z podświetlaniem przycisków ecomatPanel/COP/corona (CR1301) - IFM

Wytrzymała klawiatura dla maszyn mobilnych z pokrętłem posiadającym 4-kierunkowe przyciski i funkcję naciśnięcia
sześć klawiszy funkcyjnych z podświetlaniem RGB i jeden pierścień segmentowy LED
Wszystkie podświetlenia mogą być sterowane osobno w dowolnym kolorze
Wysokosprawny interfejs CAN do różnych zadań dot. komunikacji
Prosta integracja z istniejącymi aplikacjami

Cechy produktu

Interfejs komunikacyjny

CAN

Elementy wykonawcze

6	swobodnie programowalne podświetlane klawisze funkcyjne
1	pokrętło z funkcją przycisku i dżojstika w dwóch osiach oraz podświetlanymi przyciskami
24 zatrzymania na obrót

Aplikacja

Wykonanie

montaż w szafie lub wycięciach szafek

Dane elektryczne

Napięcie zasilania[V]	9...32 DC
Napięcie znamionowe DC[V]	12 / 24
Pobór prądu[mA]	< 400; (13,5 V DC)
Zabezpieczenie przed odwrotną polaryzacją	tak

Interfejsy

Interfejs komunikacyjny	CAN
Liczba interfejsów CAN	1

CAN

Protokół

J1939

Ustawienia fabryczne

Szybkość transmisji: 250

node ID: 135

Notatka n/t interfejsów

wspierana jest dynamiczna alokacja adresu

Warunki pracy

Temperatura otoczenia[°C]	-40...85
Temperatura składowania[°C]	-40...85
Maks. wilgotność względna powietrza[%]	90
Maks. wysokość nad poziomem morza[m]	4000
Ochrona	IP 65

Testy / dopuszczenia

EMC

UN/ECE-R10 Emisja zakłóceń i odporność na zakłócenia elektromagnetyczne:	100 V/m
DIN EN 61000-6-2 ESD
DIN EN 61000-6-4 Burst
ISO 7637-2 puls 1	Poziom zagrożenia 4 / stan funkcji C (24 V)
ISO 7637-2 puls 2a	Poziom zagrożenia 4 / stan funkcji A (24 V)
ISO 7637-2 puls 2b	Poziom zagrożenia 4 / stan funkcji C (24 V)
ISO 7637-2 puls 3a	Poziom zagrożenia 4 / stan funkcji A (24 V)
ISO 7637-2 puls 3b	Poziom zagrożenia 4 / stan funkcji A (24 V)
ISO 7637-2 puls 4	Poziom zagrożenia 4 / stan funkcji B (24 V)
ISO 7637-2 puls 5b	Poziom zagrożenia 4 / stan funkcji A (24 V)
ISO 7637-2 puls 4	Poziom zagrożenia 4 / stan funkcji B (12 V)

Próba udarowa ciągła

ISO 16750-3

30 g 6 ms / 24000 wstrząsów

Próba szybkiej zmiany temperatury

EN 60068-2-30 wilgotne gorąco: cykliczne	55 °C górna granica temperatury / 6 cykli
EN 60068-2-78 wilgotne gorąco: stałe	40 °C 93 % rH / czas trwania testu 21 dni

Odporność na wibracje

ISO 16750-3 Test VII	losowo, montaż na karoserii
EN 60068-2-6 sinus	10...500 Hz / 10 cykli / oś, sinus

Próba natrysku solanki

EN 60068-2-52 Mgła solna

Poziom zagrożenia 3 / pojazd mechaniczny

MTTF[lata]

119

Dane mechaniczne

Waga[g]

472,55

Waga (bez akcesoriów i opakowania)[g]

400

Obudowa

prostopadłościan

Typ montażu

panel

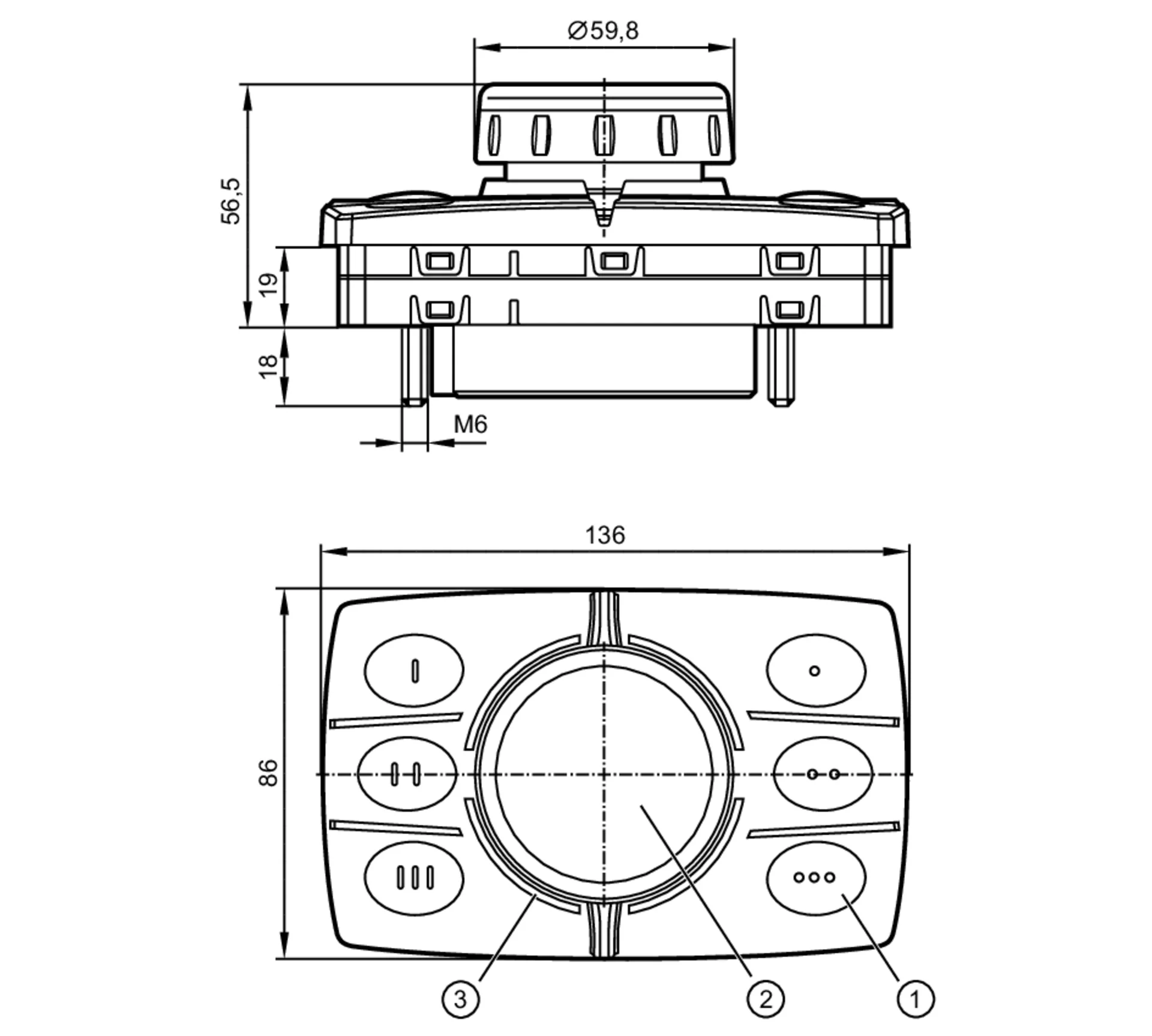

Wymiary[mm]

86 x 136 x 74,5

Materiał

obudowa: PC/ABS; pokrycie silikonowe: PA66 przeźroczysty

Informacja o czasie użytkowania

Przycisk:	> 100000 aktywacji
pokrętło (obrót o 360°):	> 100000 cykli
pokrętło (funkcja przycisku):	> 100000 aktywacji
pokrętło (wychylenie w osi):	> 100000 aktywacji

Wyświetlacze / elementy robocze

Wyświetlacz

czterosegmentowy pierścień

LED, multi-kolor

Elementy wykonawcze

6	swobodnie programowalne podświetlane klawisze funkcyjne
1	pokrętło z funkcją przycisku i dżojstika w dwóch osiach oraz podświetlanymi przyciskami
24 zatrzymania na obrót

Uwagi

Sztuk w opakowaniu

1 szt.
