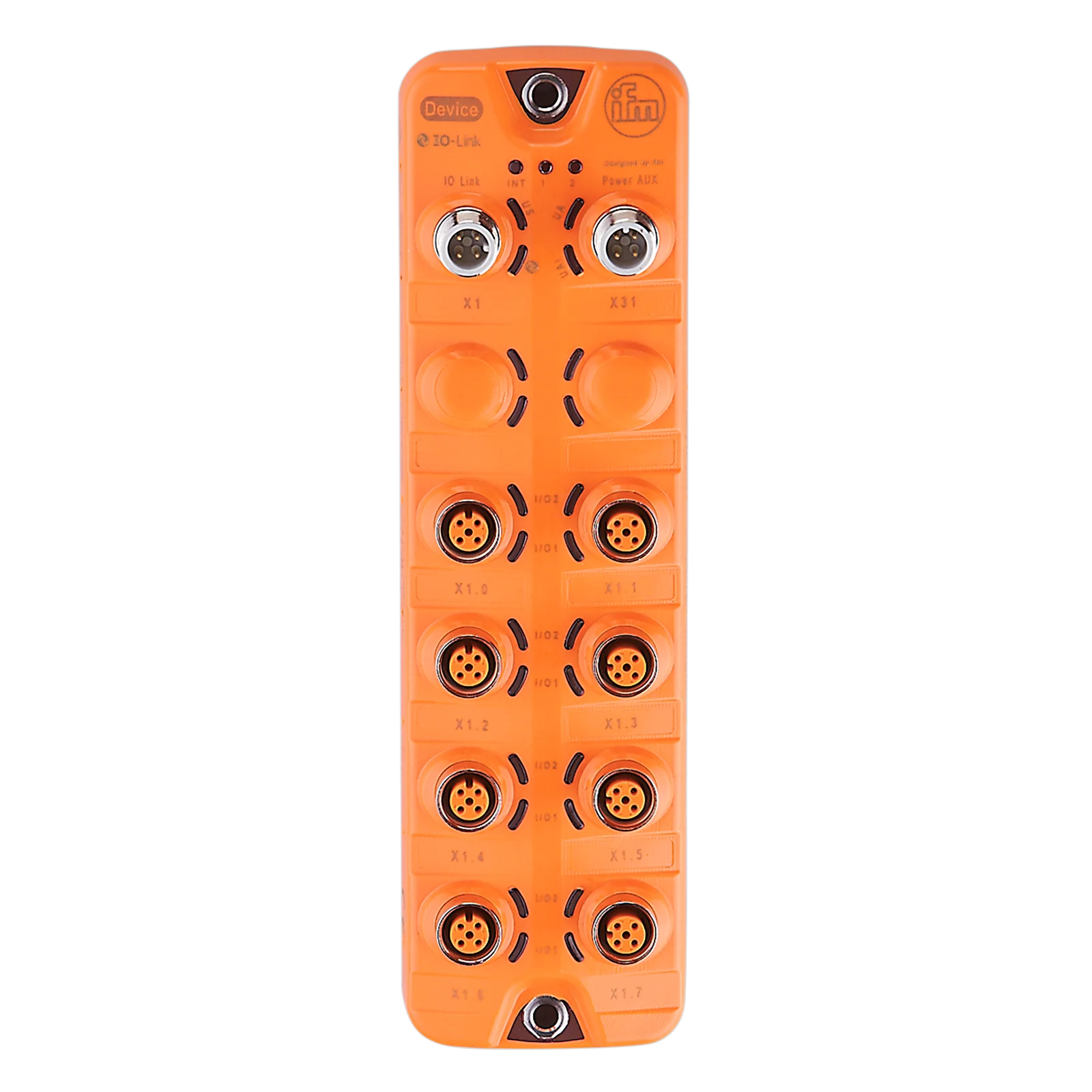

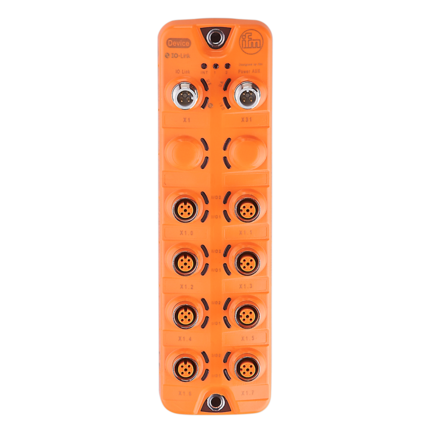

Moduł wejść/wyjść IO-Link IOL MOD SL 8XMP/DX E M12 IP67 (AL2305) - IFM

SKU: OC-IFM000528 MPN: AL2305

Producent: IFM

Cena netto/szt. 1 543,05 zł

1 897,95 zł brutto/szt.

1 543,05 zł netto

szt.

Produkt: Dostępny

Tylko na zamówienie

Koszty dostawy: od 0.00zł

Zapisz na liście

Porównaj

Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Moduł wejść/wyjść IO-Link IOL MOD SL 8XMP/DX E M12 IP67 (AL2305) - IFM

8 niezależnie konfigurowanych portów I/O
Filtry wejść binarnych, wersja PerformanceLine z prądami wyjściowymi do 1,8 A

Różne funkcje wejść/wyjść przełączające i analogowe dostępne do komunikacji IO-Link, połączone w jednym module
Separacja elektryczna pomiędzy napięciem pomocniczym a IO-Link

Dane elektryczne

Napięcie zasilania[V]	18...30 DC
Pobór prądu[mA]	100; (US)
Klasa ochrony	III
Dodatkowe zasilanie[V]	18...30 DC; (UA UAi)
Maks. pobór prądu z dodatkowego zasilania[mA]	4000; (UA; UAi: 400 mA)

Wejścia / wyjścia

Całkowita ilość wejść i wyjść	16; (konfigurowalne)
Liczba wejść i wyjść	Liczba wejść binarnych: 16; Liczba wejść analogowych: 8; Liczba wyjść binarnych: 16

Wejścia

Liczba wejść binarnych	16; (konfigurowalne)
Obwód wejść binarnych	PNP; (typ 3 (IEC 61131-2))
Zasilanie wejść	AUX (UA, UAi)
Zasilanie[V]	18...30
Prąd wejściowy Wysoki[mA]	2...15
Prąd wejściowy Niski[mA]	0...1,5
Poziom przełączania Wysoki[V]	11...28
Poziom przełączania Niski[V]	0...5
Liczba wejść analogowych	8; (konfigurowalne wejście prądowe / napięciowe)
Wejście analogowe (prądowe)[mA]	4...20
Wejścia analogowe (napięciowe)[V]	0...10
Rozdzielczość wejścia analogowego	16 Bit

Wyjścia

Liczba wyjść binarnych	16; (konfigurowalne)
Maks. prąd obciążenia na wyjście[mA]	1800
Maks. sumaryczne obciążenie prądowe wyjść [A]	3,6; (max. obciążenie prądowe na segment: 1800 mA)
Zabezpieczenie przed zwarciem	tak
Wyjścia zasilania aktuatora	AUX (UA)

Interfejsy

Interfejs komunikacyjny

IO-Link

Typ transmisji

COM3 (230,4 kBaud)

IO-Link Revision

1.1

Norma SDCI

IEC 61131-9

SIO tryb

nie

Wymagany typ portu mastera

Min.czas cyklu procesu[ms]

Obsługiwane DeviceID

Typ działania	DeviceID
Acyclic enhanced parametrisation	1448
Acyclic parametrisation	1316
Factory setting: parametrisation via Pdout	1315

Uwaga

Parametryzacja może być zmieniona z cyklicznej “cyclic” na “acyclic” lub wzmocnioną acykliczną “acyclic enhanced”

Więcej informacji można znaleźć w pliku PDF IODD w sekcji „Pliki do pobrania”

Warunki pracy

Temperatura otoczenia[°C]

-25...60

Temperatura składowania[°C]

-25...70

Maks. wilgotność względna powietrza[%]

Maks. wysokość nad poziomem morza[m]

2000

Ochrona

IP 65; IP 67

Stopień ochrony (NEMA 250)

Stopień zabrudzenia

Chemikalia

ISO 16750-5	AA, BA, BD, HLP, CC, DB, DC, DD, CA
NEMA 250 5.13.1	AA

Testy / dopuszczenia

EMC

EN 61000-6-2

EN 61000-6-3

IEC 61131-9

Odporność na wstrząsy

DIN EN 60068-2-27

Odporność na wibracje

DIN EN 60068-2-64

DIN EN 60068-2-6

Dane mechaniczne

Waga[g]	396,9

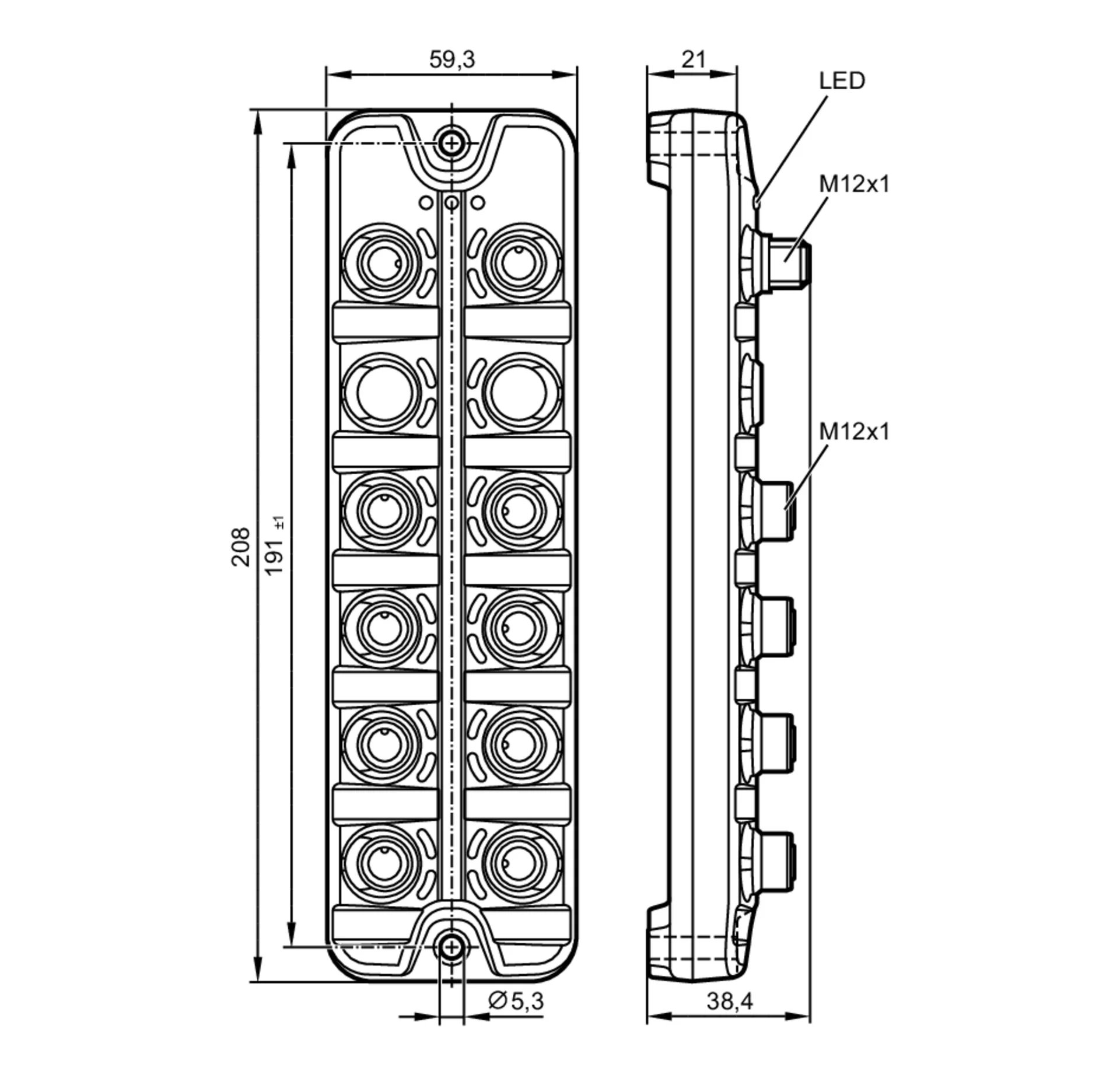

Wymiary[mm]	26 x 59,3 x 208
Materiał	obudowa: PA kolor pomarańczowy; Gniazdo: mosiądz niklowany
Materiał uszczelnienia	FKM
Moment dokręcający[Nm]	< 0,8
