Napęd elektryczny, do zaworów kulowych i przepustnic, 85-240V AC/DC, wlk. 2

Nr artykułu:

ELI230-2F03-140

Nr artykułu:

ELI230-2F03-140

Opis produktu
Dane techniczne
Pliki do pobrania

Opis produktu - Napęd elektryczny, do zaworów kulowych i przepustnic, 85-240V AC/DC, wlk. 2

Charakterystyka napędu elektrycznego

  • elektryczny napęd wahliwy z optycznym wskaźnikiem położenia, awaryjnym uruchamianiem ręcznym i ogrzewaniem
  • dwa dodatkowe łączniki krańcowe dla wykorzystania w sterowaniu
  • elektroniczne ograniczenie momentu obrotowego zapobiega uszkodzeniu przy przeciążeniu
  • awaryjne uruchamianie ręczne można wykorzystać bez demontażu obudowy
UWAGA: Nie używać do góry nogami!

Materiały: obudowa: PA 6
Zakres temperatur: -20°C do +70°C
Napięcie sterowania:
Typ 230: 24 - 240 V AC / 24 - 135 V DC (Napęd sanitarny i specjalny naped przemyslowy: 85 - 240 V AC/DC
Typ 24: 24 V AC/DC, (przemienniki mogą być zasilane napięciem stałym lub zmiennym)
Stopień ochrony: IP 67 (napędy sanitarne i specjalne: IP 65)
Czas załączenia: 75%
Pozycja montażowa: dowolna

Zestawy modernizacyjne do uniwersalnych napędów przemysłowych:
  • Czas pracy 140 sek. (tylko dla siłownika wielkości 2, 85 - 240V AC/DC lub wersja specjalna 24V AC/DC: KH...ELI 24-140)
  • "Battery Safety Return" do awaryjnego zamykania NC (konfiguracja standardowa) lub awaryjnego otwierania NO (przelaczanie za pomoca zworki) w przypadku braku zasilania
  • system pozycjonowania 0 - 10 V lub 4 - 20 mA (przełączanie za pomocą zworki), precyzja: 3%, liniowość: 2%, histereza: 3%, pozycja przełączania NC lub NO (przełączanie za pomoca zworki)

Zalety:

  • uniwersalny kołnierz montażowy zgodny z ISO 5211, odpowiedni dla wielu zaworów kulowych pod napęd
  • ręczne sterowanie awaryjne,
  • 2 dodatkowe wyłączniki krańcowe,
  • odcięcie momentu obrotowego,
  • zróżnicowane napięcie sterowania (DC lub AC),
  • grzałka zintegrowana z obudową siłownika,
  • uniwersalny siłownik przemysłowy może być wyposażony w system pozycjonowania lub "Battery Safety Return" za pomoca zestawu doposażeniowego

Dane techniczne - Napęd elektryczny, do zaworów kulowych i przepustnic, 85-240V AC/DC, wlk. 2

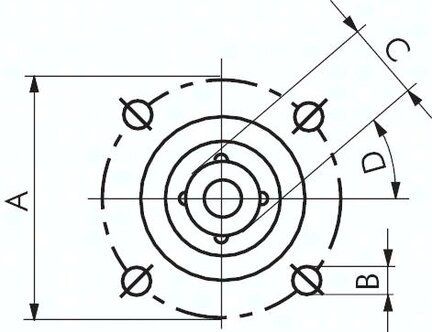

Średnica D
45 mm
Rodzaj
Specjalny naped przemyslowy
Wykonanie
Specjalny naped przemyslowy
Wielkość
2
Napięcie
85 - 240 V AC/DC V
Moment obrotowy
20 Nm (25 Nm*)
Czop kwadratowy
9
Ciężar
1,8 KG
Długość (B)
M 5 mm
Długość (A)
36 mm
Czas nastawiania
140 SEC
Długość (d)
45
Nr kat.
ELI230-2F03-140
