Opaski GBS Norma

Opaski GBS Norma to wytrzymałe opaski zaciskowe przeznaczone do mocowania węży w wymagających połączeniach przemysłowych. Konstrukcja ze śrubą i przegubowymi sworzniami umożliwia uzyskanie mocnego zacisku, dlatego opaski tego typu są stosowane przede wszystkim tam, gdzie typowa opaska ślimakowa może być niewystarczająca.

Opaski GBS sprawdzają się m.in. przy wężach ssawnych i ciśnieniowych o wysokiej twardości Shore'a oraz wężach wyposażonych we wkładki lub wzmocnienia z tworzywa sztucznego albo stali. Mogą być stosowane w przemyśle, budowie maszyn oraz pojazdach użytkowych.

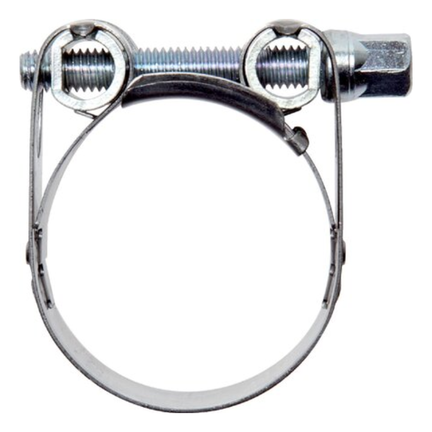

Konstrukcja opaski GBS z przegubowymi sworzniami

Charakterystycznym elementem opaski GBS jest zamknięcie śrubowe współpracujące z przegubowymi sworzniami. Podczas dokręcania śruby taśma obejmuje przewód i dociska go do króćca.

Taka konstrukcja jest przystosowana do uzyskania większej siły zacisku niż w przypadku lekkich opasek stosowanych do mniej wymagających połączeń. Jest to szczególnie istotne przy grubych, twardych lub wzmacnianych wężach, które wymagają solidnego mocowania na króćcu.

Do węży o dużej twardości i konstrukcji wzmacnianej

Opaski GBS są przeznaczone do zastosowań o dużych obciążeniach. Mogą być dobierane do węży o wysokiej twardości według Shore'a oraz przewodów wyposażonych we wkładki z tworzywa sztucznego lub stali.

Takie węże są zazwyczaj znacznie mniej podatne na odkształcenie niż cienkościenne przewody elastyczne. Wymagają więc odpowiedniego sposobu przeniesienia siły zacisku i właściwego dopasowania opaski do średnicy połączenia.

Opaski do węży ssawnych i ciśnieniowych

Jednym z podstawowych zastosowań opasek GBS jest mocowanie węży ssawnych i ciśnieniowych. Mogą być wykorzystywane do zabezpieczania węża osadzonego na odpowiednio dobranym króćcu w instalacjach przemysłowych, maszynach i pojazdach.

Sama opaska nie określa jednak dopuszczalnego ciśnienia kompletnego połączenia. Parametry pracy zależą również od konstrukcji węża, rodzaju króćca, sposobu montażu, temperatury, medium oraz pozostałych elementów instalacji.

Opaska GBS a opaska ślimakowa

Opaski GBS i opaski ślimakowe służą do mocowania węży, ale różnią się konstrukcją i typowym zakresem zastosowania.

Opaska ślimakowa wykorzystuje perforowaną lub odpowiednio ukształtowaną taśmę współpracującą z mechanizmem śrubowym. Jest uniwersalnym rozwiązaniem stosowanym w wielu typowych połączeniach przewodów.

Opaska GBS ma masywniejszą konstrukcję ze śrubą i przegubowymi sworzniami. Jest przeznaczona przede wszystkim do bardziej wymagających połączeń, w tym grubych i twardych węży ssawnych oraz ciśnieniowych.

Nie oznacza to jednak, że opaska GBS powinna zastępować opaskę ślimakową w każdym zastosowaniu. Rodzaj mocowania należy dobrać do konstrukcji węża, króćca oraz warunków pracy.

Różne szerokości taśmy

W zależności od rozmiaru opaski zmienia się również szerokość taśmy. W mniejszych wariantach występują m.in. opaski o szerokości 18 mm, w kolejnych rozmiarach 20 mm, a dla większych średnic dostępne są również szersze wykonania.

Szerokości taśmy nie należy więc traktować jako jednego parametru wspólnego dla całej rodziny. Przy wyborze konkretnej opaski trzeba sprawdzić zarówno jej zakres mocowania, jak i szerokość.

Szeroki wybór zakresów mocowania

Opaski GBS Norma dostępne są w wielu zakresach średnic. Wśród mniejszych wariantów znajdują się m.in. wykonania 17–19, 19–21, 21–23, 23–25, 25–27, 27–29, 29–31, 31–34, 34–37 oraz 37–40 mm. Dostępne są również opaski przeznaczone do znacznie większych średnic.

Wąskie, następujące po sobie zakresy pozwalają precyzyjnie dopasować opaskę do rzeczywistej średnicy połączenia.

Jak prawidłowo dobrać rozmiar opaski GBS?

Podstawą doboru jest rzeczywista średnica zewnętrzna węża po jego założeniu na króciec. To właśnie w tym miejscu opaska wykonuje zacisk.

Nie należy wybierać opaski wyłącznie na podstawie średnicy wewnętrznej węża. Po nasunięciu przewodu na króciec jego zewnętrzna średnica w miejscu mocowania może być większa niż w stanie swobodnym.

Najbezpieczniejsza kolejność doboru wygląda następująco:

• dobór węża do medium i parametrów instalacji,
• dobór odpowiedniego króćca do węża,
• nasunięcie lub określenie średnicy węża na króćcu,
• ustalenie rzeczywistej średnicy zewnętrznej w miejscu zacisku,
• wybór opaski GBS, której zakres mocowania obejmuje uzyskaną wartość.

Montaż opaski GBS

Przed dokręceniem opaski wąż powinien być prawidłowo osadzony na króćcu. Następnie opaskę należy ustawić w miejscu przewidzianym do wykonania zacisku i równomiernie dokręcić śrubę.

Opaska nie powinna znajdować się na samej krawędzi węża ani w przypadkowym miejscu względem części roboczej króćca. Jej położenie powinno wynikać z konstrukcji zastosowanego połączenia.

Podczas dokręcania należy unikać zarówno zbyt małej, jak i nadmiernej siły. Niedostateczny zacisk może nie zapewnić wymaganego zamocowania węża, natomiast zbyt mocne dokręcenie może prowadzić do uszkodzenia przewodu lub elementów połączenia.

Znaczenie prawidłowego momentu dokręcania

W przypadku opasek o konstrukcji przystosowanej do dużych obciążeń szczególnie ważne jest prawidłowe dokręcenie śruby. Nie należy przyjmować jednego uniwersalnego momentu dokręcania dla wszystkich opasek GBS.

Wymagany sposób montażu zależy od konkretnego rozmiaru i wykonania opaski. Jeżeli dla wybranego wariantu określono wymagany moment dokręcania, podczas montażu należy stosować tę wartość.

Zastosowanie opasek GBS

Opaski GBS mogą być wykorzystywane w wymagających połączeniach wężowych, szczególnie w:

• instalacjach z wężami ssawnymi,
• instalacjach wykorzystujących odpowiednio dobrane węże ciśnieniowe,
• maszynach i urządzeniach przemysłowych,
• maszynach budowlanych,
• pojazdach użytkowych,
• połączeniach z twardymi wężami,
• połączeniach z wężami wzmacnianymi wkładkami z tworzywa sztucznego lub stali.

W każdym przypadku należy sprawdzić zgodność materiałów i konstrukcji wszystkich elementów połączenia z medium oraz warunkami pracy.

Opaski GBS do zastosowań o dużych obciążeniach

Masywniejsza konstrukcja odróżnia opaski GBS od lekkich opasek przeznaczonych do prostych połączeń przewodów. Rozwiązanie to jest szczególnie przydatne tam, gdzie zastosowany wąż ma grubą, sztywną lub wzmacnianą ściankę i wymaga odpowiednio mocnego zamocowania.

Nie oznacza to jednak, że sama opaska zwiększa dopuszczalne ciśnienie węża albo króćca. Jej zadaniem jest mechaniczne zabezpieczenie odpowiednio zaprojektowanego połączenia.

Ciśnienie robocze kompletnego połączenia

Opaski GBS mogą być stosowane przy wężach ciśnieniowych, ale nie należy określać dopuszczalnego ciśnienia instalacji wyłącznie na podstawie zastosowanej opaski.

Na parametry kompletnego połączenia wpływają m.in.:

• rodzaj i konstrukcja węża,
• jego dopuszczalne ciśnienie i temperatura pracy,
• konstrukcja króćca,
• dopasowanie średnic,
• zakres mocowania opaski,
• prawidłowe położenie opaski,
• sposób i moment jej dokręcenia,
• rodzaj transportowanego medium.

Dopuszczalne parametry kompletnej instalacji są ograniczone przez element lub połączenie o najniższych dopuszczalnych parametrach pracy.

Jak dobrać opaskę GBS Norma?

Przy wyborze konkretnego wariantu należy uwzględnić:

• rzeczywistą średnicę zewnętrzną węża na króćcu,
• zakres mocowania opaski,
• szerokość taśmy,
• konstrukcję i twardość węża,
• rodzaj zastosowanego wzmocnienia węża,
• konstrukcję króćca,
• warunki mechaniczne połączenia,
• ciśnienie i temperaturę pracy instalacji,
• rodzaj transportowanego medium,
• wymagania montażowe konkretnego wariantu.

Najważniejszym krokiem jest prawidłowe dopasowanie zakresu mocowania do średnicy węża znajdującego się już na króćcu. Następnie należy sprawdzić konstrukcję opaski i wymagania dotyczące jej dokręcenia.

Opaski GBS Norma do wymagających połączeń wężowych

Opaski GBS Norma są przeznaczone do mocowania węży w połączeniach poddawanych dużym obciążeniom. Konstrukcja ze śrubą i przegubowymi sworzniami sprawdza się szczególnie przy twardych wężach ssawnych i ciśnieniowych oraz przewodach wzmacnianych wkładkami z tworzywa sztucznego lub stali.

Szeroki wybór zakresów mocowania i szerokości taśmy umożliwia dopasowanie opaski do różnych średnic przewodów. Przy wyborze należy kierować się przede wszystkim rzeczywistą średnicą węża na króćcu oraz wymaganiami kompletnego połączenia, a nie tylko nominalnym rozmiarem samego przewodu.
