Optoelektroniczna kurtyna bezpieczeństwa (1109160) serii deTec - SICK
SICK

Optoelektroniczna kurtyna bezpieczeństwa (1109160) serii deTec - SICK

SKU: OC-SICK019584 MPN: 1109160
Producent: SICK
Cena netto/szt. 3 617,41 zł
4 449,41 zł brutto/szt.
Optoelektroniczna kurtyna bezpieczeństwa (1109160) serii deTec - SICK
3 617,41 zł netto
szt.
szt.
Produkt: Dostępny
Tylko na zamówienie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Optoelektroniczna kurtyna bezpieczeństwa (1109160) serii deTec - SICK

Cechy

Podgrupa deTec4
Obszar zastosowania Standardowe środowisko przemysłowe
Część systemowa Odbiornik
Rozdzielczość 30 mm
Zasięg 30 m
Wysokość pola ochronnego 300 mm
Czas odpowiedzi

9 ms (niekodowany)

12 ms (kod 1 lub kod 2)

Brak strefy martwej Tak
Synchronizacja Synchronizacja optyczna
Zakres dostawy

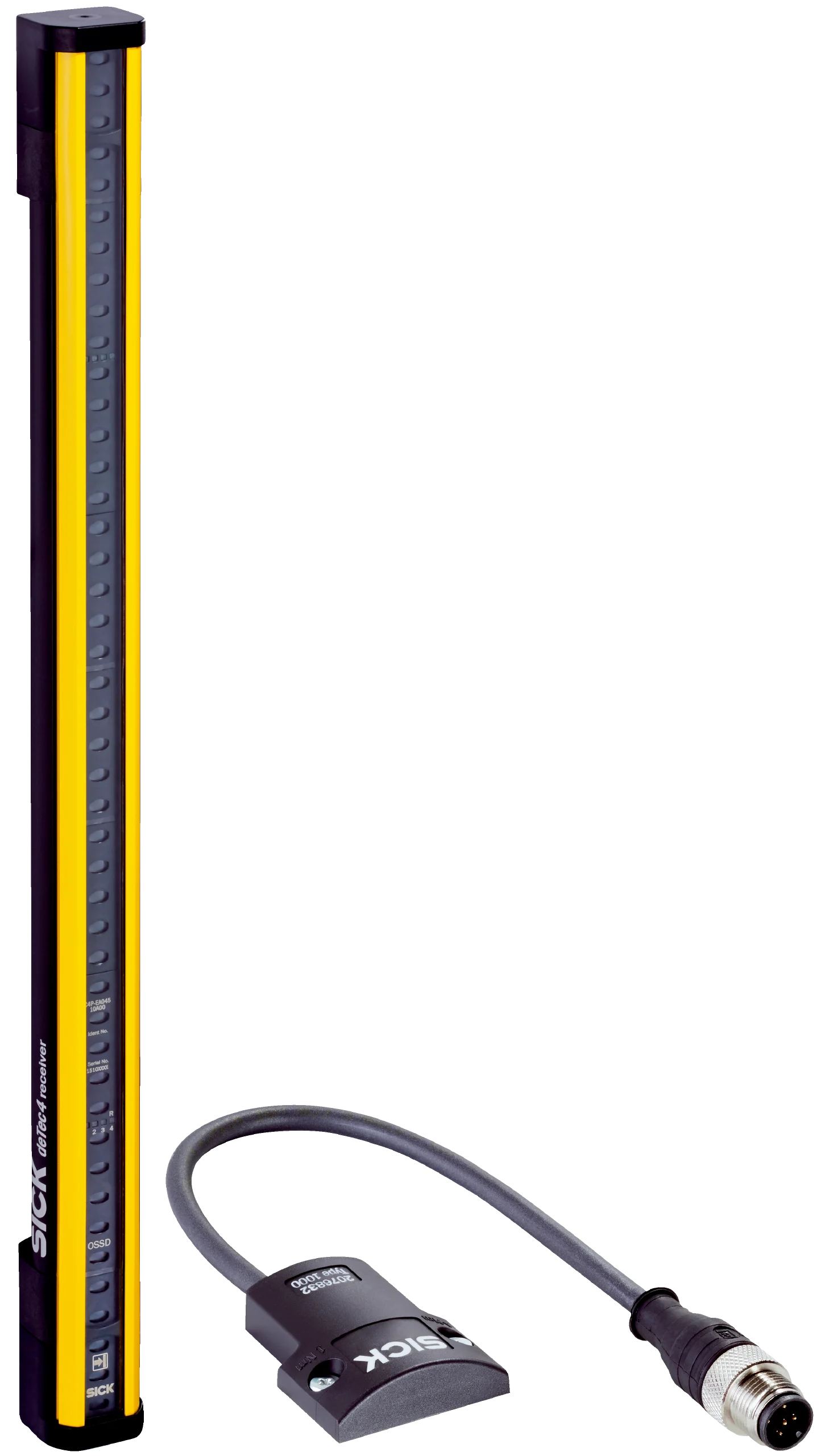

Receiver with preassembled system plug 1000 (SP1, M12, 5-pin)

Pręt kontrolny o średnicy odpowiadającej rozdzielczości optoelektronicznej kurtyny bezpieczeństwa

Instrukcja bezpieczeństwa

Instrukcja montażu

Instrukcja eksploatacji do pobrania

Charakterystyka bezpieczeństwa technicznego

Typ Typ 4 (IEC 61496-1)
Poziom nienaruszalności bezpieczeństwa SIL 3 (IEC 61508)
Kategoria Kategoria 4 (ISO 13849-1)
Poziom zapewnienia bezpieczeństwa PL e (ISO 13849-1)
PFH D (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)
Pojedyncze urządzenie 15,3 x 10 -9
T M (okres użytkowania) 20 lat(a) (ISO 13849-1)
Bezpieczny stan w przypadku usterki Co najmniej jedno urządzenie OSSD jest wyłączone

Funkcje

Tryb ochronny ✔
Automatyczny pomiar szerokości pola ochronnego ✔
Kodowanie wiązki ✔

Interfejsy

Podłączenie systemu Wtyk M12, 5-biegunowy
Przyłącze rozszerzeń –
Rodzaj konfiguracji Przełącznik DIP na wtyczce systemowej
Wskaźniki LEDs
Wyświetlenie statusu synchronizacji najwyższej i najniższej wiązki ✔
Near Field Communication (NFC) ✔

Dane elektryczne

Klasa ochrony III (IEC 61140)
Napięcie zasilania U V 24 V DC (19,2 V ... 28,8 V)
Tętnienia resztkowe ≤ 10 %
Typowy pobór mocy 3,23 W (DC)
Wyjścia bezpieczeństwa (OSSD)
Rodzaj wyjścia 2 półprzewodniki PNP, chronione przed zwarciem, kontrolowane pod kątem zwarcia międzykanałowego 1)
Stan WŁ., napięcie załączające HIGH 24 V DC (U V – 2,25 V DC ... U V )
Stan WYŁ., napięcie załączające LOW ≤ 2 V DC
Obciążalność prądowa na każde OSSD ≤ 500 mA

1) Dotyczy napięć w zakresie od –30 V do +30 V.

Dane mechaniczne

Wymiary Patrz rysunek wymiarowy
Materiał obudowy Aluminiowy profil wytłaczany

Dane dotyczące otoczenia

Stopień ochrony

IP65 (IEC 60529)

IP67 (IEC 60529)

Temperatura otoczenia pracy –30 °C ... +55 °C
Temperatura składowania –30 °C ... +70 °C
Wilgotność powietrza 15 % ... 95 %, bez kondensacji
Odporność na drgania 5 g, 10 Hz ... 55 Hz (IEC 60068-2-6)
Odporność na wstrząsy 10 g, 16 ms (IEC 60068-2-27)

Certyfikaty

EU declaration of conformity ✔
UK declaration of conformity ✔
ACMA declaration of conformity ✔
MAR declaration of conformity ✔
China-RoHS ✔
Certyfikat China GB/T ✔
Certyfikat UK-Type-Examination ✔
Certyfikat EAC / DoC ✔
Certyfikat KCs ✔
Certyfikat ULus ✔
Certyfikat cUL ✔
Certyfikat Japan Press Safety ✔
Certyfikat EC-Type-Examination ✔

Klasyfikacje

ECLASS 5.0 27272704
ECLASS 5.1.4 27272704
ECLASS 6.0 27272704
ECLASS 6.2 27272704
ECLASS 7.0 27272704
ECLASS 8.0 27272704
ECLASS 8.1 27272704
ECLASS 9.0 27272704
ECLASS 10.0 27272704
ECLASS 11.0 27272704
ECLASS 12.0 27272704
ETIM 5.0 EC002549
ETIM 6.0 EC002549
ETIM 7.0 EC002549
ETIM 8.0 EC002549
UNSPSC 16.0901 46171620

Parametry techniczne - Optoelektroniczna kurtyna bezpieczeństwa (1109160) serii deTec - SICK

Nr kat.
OC-SICK019584

Pliki do pobrania - Optoelektroniczna kurtyna bezpieczeństwa (1109160) serii deTec - SICK

  • dataSheet_C4P-EA03031CA0_1109160_pl.pdf Pobierz

Adres producenta/dystrybutora

SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
