IFM

Presostat z ceramiczną celą pomiarową PP-250-SBG14-QFPKG/US/ /V (PP001E) - IFM

SKU: OC-IFM014759 MPN: PP001E
Producent: IFM
Cena netto/szt. 1 183,95 zł
1 456,26 zł brutto/szt.
Presostat z ceramiczną celą pomiarową PP-250-SBG14-QFPKG/US/ /V (PP001E) - IFM
1 183,95 zł netto
szt.
szt.
Produkt: Na zamówienie
Czas wysyłki: 4 tygodnie więcej
Koszty dostawy:  od 0.00zł więcej
Zapisz na liście
Porównaj
Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce
Szybka dostawa
24 h / 48 h
Indywidualny
doradca techniczny
Indywidualne
warunki cenowe

Opis produktu - Presostat z ceramiczną celą pomiarową PP-250-SBG14-QFPKG/US/ /V (PP001E) - IFM

  • Odpowiednie do stosowania w maszynach mobilnych
  • Dwa wyjścia przełączające, z możliwością skonfigurowania jednego jako diagnostycznego
  • Znaczna odporność na wstrząsy i drgania
  • Doskonała odporność na wyładowania elektromagnetyczne
  • Wygodna komunikacja i parametryzacja przez IO-Link

Cechy produktu

Liczba wejść i wyjśćLiczba wyjść binarnych: 2
Zakres pomiarowy
0...250 bar0...3625 psi0...25 MPa
Przyłącze procesowepołączenie gwintowane G 1/4 gwint zewnętrzny Gwint wewnętrzny:M5

Aplikacja

Aplikacjadla aplikacji mobilnych
Mediaciecze i gazy
Warunkowo odpowiedni dlado użycia z gazami o ciśnieniu> 25 bar tylko na zapytanie
Temperatura medium[°C]-25...90
Minimalne ciśnienie niszczące
850 bar12300 psi85 MPa
Wytrzymałość na ciśnienie
400 bar5800 psi40 MPa
Rodzaj ciśnieniaciśnienie względne

Dane elektryczne

Napięcie zasilania[V]9,6...36 DC; (tryb komunikacji: 18...32)
Pobór prądu[mA]< 45
Min. rezystancja izolacji[MΩ]100; (500 V DC)
Klasa ochronyIII
Zabezpieczenie przed odwrotną polaryzacjątak
Czas rozruchu[s]0,3

Wejścia / wyjścia

Liczba wejść i wyjśćLiczba wyjść binarnych: 2

Wyjścia

Łączna liczba wyjść2
Sygnał wyjściowysygnał przełączający; IO-Link; (konfigurowalne)
Wykonanie elektrycznePNP
Liczba wyjść binarnych2
Funkcja wyjścianormalnie otwarte / zamknięte; (parametryzowalna)
Maks. spadek napięcia wyjścia przełączającego DC[V]2
Prąd obciążenia wyjścia przełączającego DC[mA]250
Częstotliwość przełączania DC[Hz]170
Zabezpieczenie przed zwarciemtak
Typ zabezpieczenia przed zwarciemimpulsowe
Zabezpieczenie przed przeciążeniemtak

Zakres pomiaru / nastaw

Zakres pomiarowy
0...250 bar0...3625 psi0...25 MPa
Punkt przełączania SP
2...250 bar40...3620 psi0,2...25 MPa
Punkt resetu rP
1...249 bar20...3600 psi0,1...24,9 MPa
W krokach co
1 bar20 psi0,1 MPa
Ustawienia fabryczne
SP1 = 63 barrP1 = 58 bar
SP2 = 188 barrP2 = 183 bar
OUT1 = HnoOUT2 = Hno

Dokładność / odchylenie

Dokładność punktu przełączania[% zakresu]< ± 0,5
Powtarzalność[% zakresu]< ± 0,1; (z wahaniami temperatury < 10 K)
Odchyłka od charakterystyki[% zakresu]< ± 0,25 (BFSL) / < ± 0,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej)
Odchylenie histerezy[% zakresu]< ± 0,1
Stabilność długotrwała[% zakresu]< ± 0,1; (na rok)
Współczynnik temperaturowy punktu zerowego[% na zakres 10 K]< ± 0,2; (0...80 °C)
Współczynnik temperaturowy zakresu[% na zakres 10 K]< ± 0,2; (0...80 °C)

Czasy reakcji

Czas reakcji[ms]< 3
Krokowe tłumienie wartości procesowej dAP[s]0,003 - 0,006 - 0,010 - 0,017 - 0,060 - 0,125 - 0,250 - 0,500

Interfejsy

Interfejs komunikacyjnyIO-Link
Typ transmisjiCOM2 (38,4 kBaud)
IO-Link Revision1.0
SIO trybtak
Wymagany typ portu masteraA
Ilość danych analogowych1
Ilość danych binarnych2
Min.czas cyklu procesu[ms]2,3
Obsługiwane DeviceID
Typ działaniaDeviceID
default3

Warunki pracy

Temperatura otoczenia[°C]-25...85
Temperatura składowania[°C]-40...100
OchronaIP 68; (7 dni / 1 m głębokości wody / 0,1 bara)

Testy / dopuszczenia

EMC
odporność na zakłóceniaEN 61000-6-2
EN 61000-4-2 ESD4 kV wyładowanie bezpośrednie / 15 kV wyładowanie atmosferyczne
EN 61000-4-3 w.cz. promieniowane20 V/m
EN 61000-4-4 Burst4 kV cęgi probiercze
EN 61000-4-5 Surge0,5 kV zasilanie / 1 kV sygnał do urządzeń DC
EN 61000-4-6 w. cz. przewodzone10 V
odporność na zakłóceniaECE R 10, Rev. 5
Badanie w komorze pochłaniającej zgodnie z ISO 11452-2:80 V/m
EN 50155Klasse T3, C1, S1
Odporność na wstrząsy
DIN IEC 60068-2-27 / DIN IEC 60068-2-291000 g
DIN EN 61373Kategoria 3
Odporność na wibracje
DIN IEC 68-2-620 g (10...2000 Hz)
DIN EN 60068-2-6414 g
DIN EN 61373Kategoria 2
MTTF[lata]310
Dyrektywa PED Urządzenia Ciśnieniowedobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie

Dane mechaniczne

Waga[g]218
Obudowacylindryczna

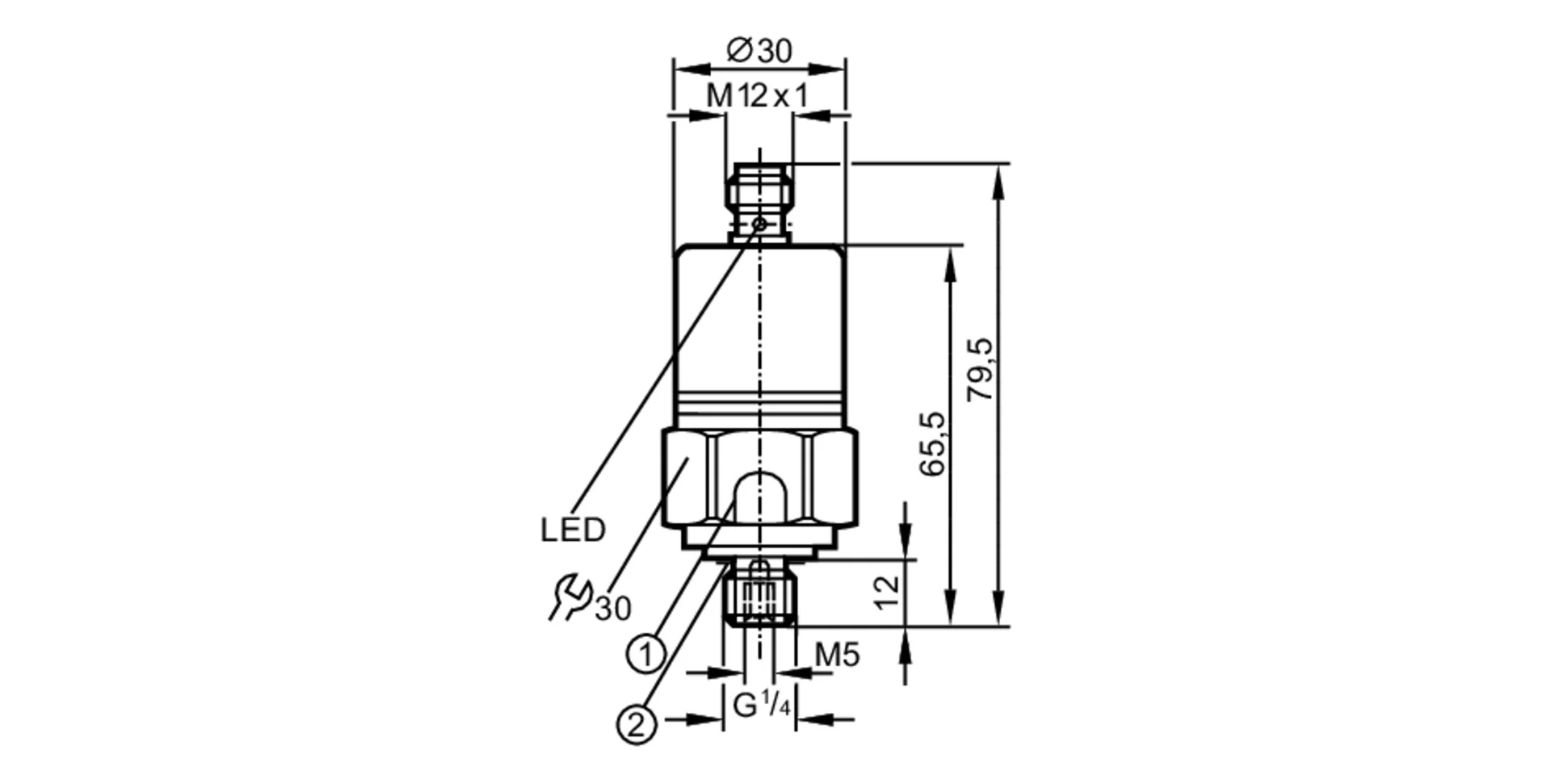

Wymiary[mm]Ø 30 / L = 79,5
Materiałstal nierdzewna (1.4301 / 304); FKM; EPDM/X; PA
Materiały części w kontakcie z mediumstal nierdzewna (1.4305 / 303); ceramika; FKM
Min. liczba cykli ciśnienia100 milionów
Przyłącze procesowepołączenie gwintowane G 1/4 gwint zewnętrzny Gwint wewnętrzny:M5
Zintegrowany tłumiktak

Wyświetlacze / elementy robocze

Wyświetlacz
działanie2 x LED, kolor zielony
Stan wyjścia2 x LED, kolor żółty
Funkcja uczeniatak

Uwagi

Sztuk w opakowaniu1 szt.

Połączenie elektryczne

PodłączenieKonektor: 1 x M12; kodowanie: A

Parametry techniczne - Presostat z ceramiczną celą pomiarową PP-250-SBG14-QFPKG/US/ /V (PP001E) - IFM

Nr kat.
OC-IFM014759

Pliki do pobrania - Presostat z ceramiczną celą pomiarową PP-250-SBG14-QFPKG/US/ /V (PP001E) - IFM

  • Karta katalogowa Pobierz

Adres producenta/dystrybutora

ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
