Presostat z intuicyjną nastawą punktu przełączania PK-025-SFG14-PSPKG/US/ /w (PK5523) - IFM
SKU: OC-IFM014400
MPN: PK5523
Producent:
IFM
Cena netto/szt.
682,20 zł
839,11 zł
brutto/szt.
.png)
Opis produktu - Presostat z intuicyjną nastawą punktu przełączania PK-025-SFG14-PSPKG/US/ /w (PK5523) - IFM
- Łatwe nastawianie punktu przełączania pierścieniem ustawczym
- Celka do pomiaru ciśnienia ze stali nierdzewnej, np. do freonów w technologii chłodniczej
- Blokada mechaniczna zapobiegająca przypadkowej zmianie punktu przełączania
- Wysokie ciśnienie rozrywające
- Do stosowania w aplikacjach hydraulicznych i pneumatycznych
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1 | ||
| Zakres pomiarowy |
| ||
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny Gwint wewnętrzny:M5 |
Aplikacja
| Aplikacja | do aplikacji przemysłowych | |||
| Media | ciecze i gazy | |||
| Temperatura medium[°C] | -25...80 | |||
| Minimalne ciśnienie niszczące |
| |||
| Wytrzymałość na ciśnienie |
| |||
| Rodzaj ciśnienia | ciśnienie względne |
Dane elektryczne
| Napięcie zasilania[V] | 9,6...32 DC |
| Pobór prądu[mA] | < 25 |
| Min. rezystancja izolacji[MΩ] | 100; (500 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 1 |
Wyjścia
| Łączna liczba wyjść | 1 |
| Sygnał wyjściowy | sygnał przełączający |
| Wykonanie elektryczne | PNP |
| Liczba wyjść binarnych | 1 |
| Funkcja wyjścia | normalnie otwarte |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 500 |
| Częstotliwość przełączania DC[Hz] | 100 |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| ||
| Punkt przełączania SP |
| ||
| Histereza |
|
Dokładność / odchylenie
| Dokładność punktu przełączania[% wartości końcowej] | < ± 2,5; (Ustawiana dokładność) |
| Powtarzalność[% wartości końcowej] | < ± 0,5; (z wahaniami temperatury < 10 K) |
| Odchyłka od charakterystyki[% wartości końcowej] | < ± 1,5 (BFSL) / < ± 2,5 (LS); (BFSL = Best Fit Straight Line; LS = ustawianie wartości brzegowej) |
| Dryft temperaturowy na 10K | < ± 0,5 |
Software / programowanie
| Regulacja punktu przełączania | pierścień nastawczy |
Warunki pracy
| Temperatura otoczenia[°C] | -25...80 |
| Temperatura składowania[°C] | -40...100 |
| Ochrona | IP 67 |
Testy / dopuszczenia
| EMC |
| ||
| Odporność na wstrząsy |
| ||
| Odporność na wibracje |
| ||
| MTTF[lata] | 771 | ||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |
Dane mechaniczne
| Waga[g] | 92,5 |
| Obudowa | cylindryczna |

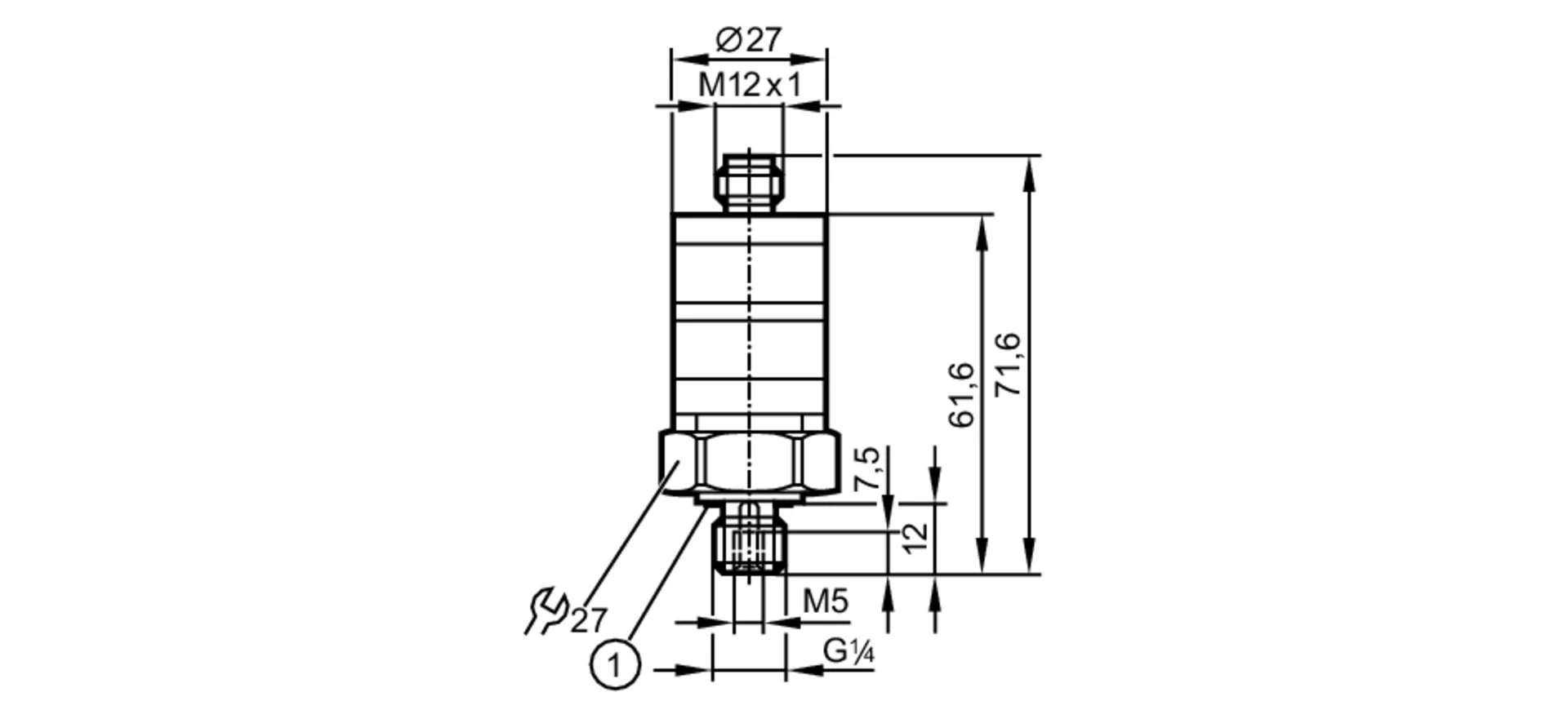

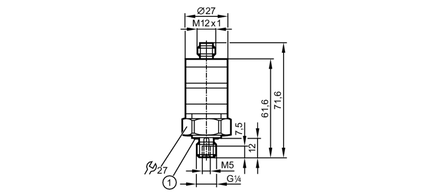

| Wymiary[mm] | Ø 27 / L = 71,6 |
| Materiał | PBT; PC; FKM; stal nierdzewna (1.4404 / 316L) |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); FKM |
| Min. liczba cykli ciśnienia | 50 milionów |
| Moment dokręcający[Nm] | 25 |
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny Gwint wewnętrzny:M5 |
| Zintegrowany tłumik | nie (można zainstalować) |
Wyświetlacze / elementy robocze
| Wyświetlacz |
| ||||
| Ze skalą | tak |
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A |
Parametry techniczne - Presostat z intuicyjną nastawą punktu przełączania PK-025-SFG14-PSPKG/US/ /w (PK5523) - IFM
Nr kat.
OC-IFM014400
Pliki do pobrania - Presostat z intuicyjną nastawą punktu przełączania PK-025-SFG14-PSPKG/US/ /w (PK5523) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
