Programowalny wyświetlacz graficzny do maszyn mobilnych ecomatDisplay/12"/8:3/Touch/B (CR1213) - IFM
SKU: OC-IFM000746
MPN: CR1213
Producent:
IFM
Cena netto/szt.
13 516,58 zł
16 625,39 zł
brutto/szt.
.png)
Opis produktu - Programowalny wyświetlacz graficzny do maszyn mobilnych ecomatDisplay/12"/8:3/Touch/B (CR1213) - IFM
- Potezny, wytrzymały panel HMI z nowoczesną 64-bitową architekturą i ekranem dotykowym
- Wysoko wydajny interfejs USB do rejestracji danych i wsparcie kamer analogowych i Eternetowych
- Wysoko wydajne interfejsy CAN i Ethernet do realizacji różnych zadań komunikacyjnych
- Swobodnie programowany zgodnie z IEC 61131-3 z CODESYS 3.5
Cechy produktu
| Interfejs komunikacyjny | Ethernet; CAN; USB |
| Typ wyświetlacza | Kolorowy wyświetlacz dotykowy |
Dane elektryczne
| Napięcie zasilania[V] | 8...32 DC |
| Napięcie znamionowe DC[V] | 12 / 24 |
| Pobór prądu[mA] | < 1208; (24 V DC; z przełączonymi wyjściami: < 5000 mA) |
| Moc pobierana[W] | 29 |
| Zabezpieczenie przed odwrotną polaryzacją | tak; (w przypadku zasilania przez zasilacz wewnętrzny / baterię) |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wejść binarnych: 2; Liczba wyjść binarnych: 2 |
Wejścia
| Liczba wejść binarnych | 2 |
| Liczba wejść wideo | 2; (analogowe) |
| Wejście wideo | 1 Vss, 75 Ohm, PAL, NTSC |
| Wejścia cyfrowe | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Wejście cyfrowe |
|
Wyjścia
| Liczba wyjść binarnych | 2 |
| Maks. prąd obciążenia na wyjście[mA] | 2500 |
| Częstotliwość przełączania DC[Hz] | < 20 |
| Wyjście audio | Stereo Class D; 1W; 8 Ω; BTL |
| Wyjścia cyfrowe / PWM | |||||||
|---|---|---|---|---|---|---|---|
| Wyjście cyfrowe |
| ||||||
| Wyjście PWM |
|
Software / programowanie
| Możliwości parametryzacji | CODESYS 3.5; Qt |
| Funkcja PLC wg IEC 61131 3 | tak |
| System operacyjny | Embedded Linux |
Interfejsy
| Interfejs komunikacyjny | Ethernet; CAN; USB |
| Liczba interfejsów CAN | 4 |
| Liczba interfejsów Ethernet | 1 |
| Liczba interfejsów USB | 1 |
| Liczba interfejsów video (CVBS) | 2; (1 Vss, 75 Ohm, PAL, NTSC) |
| CAN | ||
|---|---|---|
| Prędkość transmisji | 20 kBit/s... 1 MBit/s | |
| Protokół | CANopen; SAE J1939; darmowy protokół | |
| Profil | CiA DS 301 Version 4.2; CiA DS 401 Version 1.4 | |
| Interfejs | CAN Interface 2.0 A/B ISO 11898 | |
| Ustawienia fabryczne |
|
| Ethernet | ||
|---|---|---|
| Standard transmisji danych | 10Base-T; 100Base-TX | |
| Prędkość transmisji | 10 MBit/s; 100 MBit/s | |
| Protokół | TCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP | |
| Notatka n/t interfejsów |
|
| USB | |
|---|---|
| Prędkość transmisji | < 480 MBit/s |
| Wersja | 2.0 |
Warunki pracy
| Temperatura otoczenia[°C] | -30...65 | |||
| Uwaga dot. temperatury otoczenia |
| |||
| Temperatura składowania[°C] | -35...85 | |||
| Maks. wilgotność względna powietrza[%] | 90; (bez kondensacji) | |||
| Maks. wysokość nad poziomem morza[m] | 3000 | |||
| Ochrona | IP 65; IP 67; (dla podłączonych złącz z indywidualnie uszczelnionymi żyłami i wkręconymi wtykami M12 lub zaślepkami: IP 67) | |||
| Stopień zabrudzenia | 2; (przed montażem i w trakcie wymiany urządzenia) | |||
| Chemikalia |
|
Testy / dopuszczenia
| EMC |
| |||||||||||||||||||||||||
| Próba udarowa ciągła |
| |||||||||||||||||||||||||
| Próba szybkiej zmiany temperatury |
| |||||||||||||||||||||||||
| Odporność na wibracje |
| |||||||||||||||||||||||||
| Próba natrysku solanki |
| |||||||||||||||||||||||||
| Aplikacje kolejowe |
|
Dane mechaniczne
| Waga[g] | 2255,2 |
| Obudowa | prostopadłościan |
| Typ montażu | panel do zabudowy; Aufbaumontage mit RAM-Mount-System; Einbaumontage mit Montagebügel; (wycięcie panelu: 328 x 149,5 mm) |

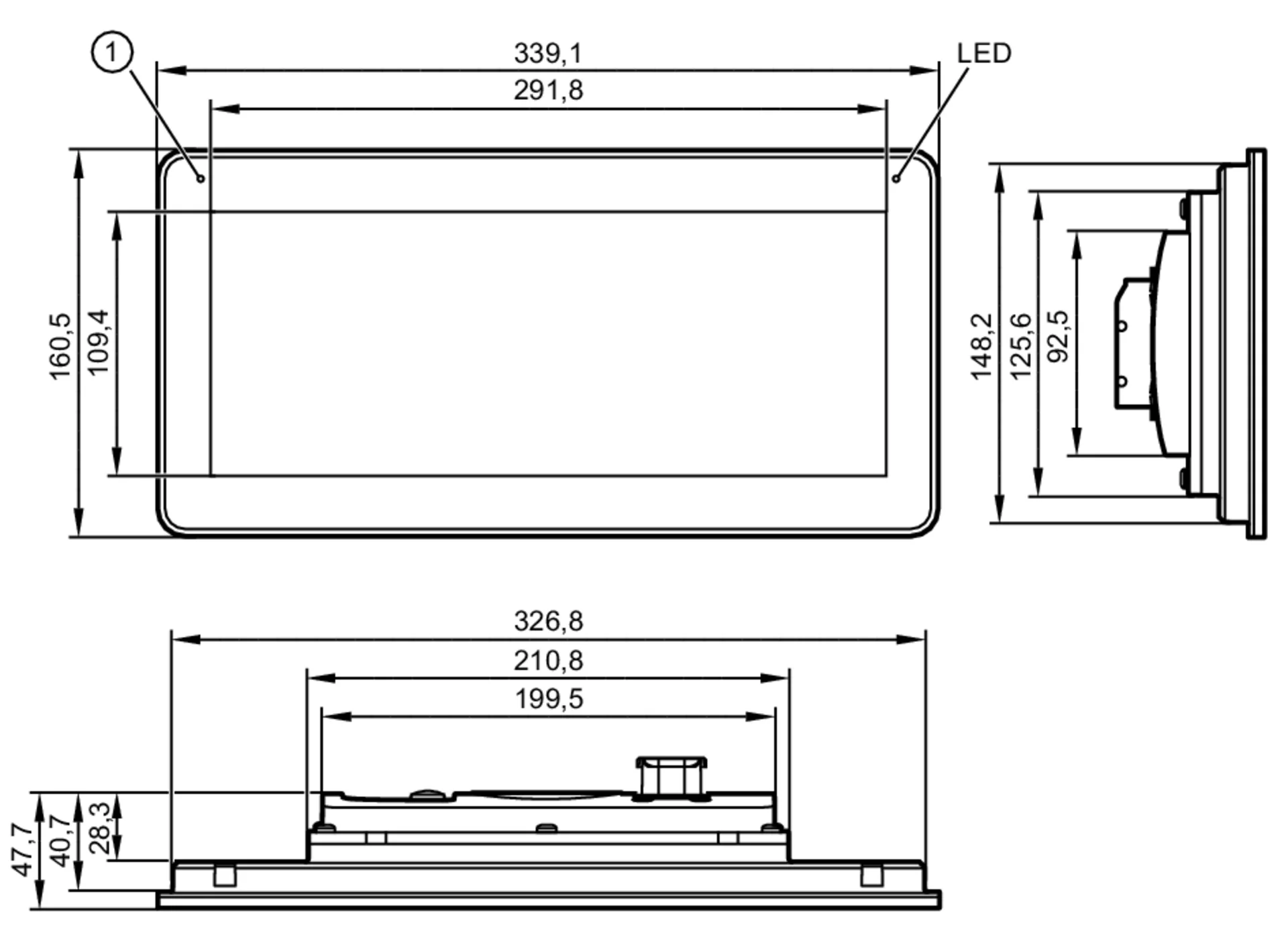

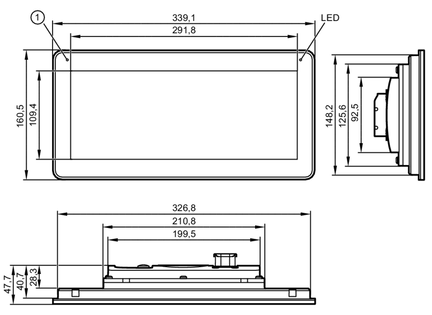

| Wymiary[mm] | 160,5 x 339,1 x 47,7 |
| Materiał | obudowa: aluminium odlewane ciśnieniowo malowane proszkowo; wyświetlacz: szkło antyrefleksyjne i utwardzane; membrana: Gore-Tex |
Wyświetlacze / elementy robocze
| Wyświetlacz |
| ||||
| Rozdzielczość wyświetlacza | 1280 x 480 | ||||
| Typ wyświetlacza | Kolorowy wyświetlacz dotykowy | ||||
| Rozmiar wyświetlacza | 12,3" | ||||
| Współczynnik kształtu | 8:3 | ||||
| Podświetlenie | LED | ||||
| Głębia kolorów | 24 Bit | ||||
| Jasność[cd/m²] | > 1000; (nastawny: 0...100 %; krok: 1 %) | ||||
| Współczynnik kontrastu | 1000:1 | ||||
| Wersja z ekranem dotykowym | PCAP; (Erkennung bis 10 Finger, optimiert für Nässe und Handschuhe) | ||||
| Sygnał akustyczny | zintegrowane wyjście audio audio stereo |
Hardware
| Procesor | ARM Dual Core 64 Bit 800 MHz |
| RAM | 1 GByte RAM |
| Pamięć masowa | 4 GByte Flash |
| Pamięć nieulotna | 16 kByte |
| Monitorowanie sprzętu | temperatura (CPU i system) |
| Uwaga | Temperatura płyty głównej nie może przekroczyć 85 °C. |
Pamięci danych
| Zegar czasu rzeczywistego | tak; UTC, Podtrzymanie bateryjne |
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Parametry techniczne - Programowalny wyświetlacz graficzny do maszyn mobilnych ecomatDisplay/12"/8:3/Touch/B (CR1213) - IFM
Nr kat.
OC-IFM000746
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
