Programowalny wyświetlacz graficzny do maszyn mobilnych ecomatDisplay/4.3"/STD./E (CR1140) - IFM
SKU: OC-IFM000733
MPN: CR1140
Producent:
IFM
Cena netto/szt.
3 092,58 zł
3 803,87 zł
brutto/szt.
.png)
Opis produktu - Programowalny wyświetlacz graficzny do maszyn mobilnych ecomatDisplay/4.3"/STD./E (CR1140) - IFM
- Potężny, wytrzymały panel HMI z nowoczesną 64 bitową architekturą
- Klawisze funkcyjne z podświetlaniem RGB i wyczuwalnym przełączeniem.
- Wysoko wydajne interfejsy CAN i Ethernet do realizacji różnych zadań komunikacyjnych
- Swobodnie programowany zgodnie z IEC 61131-3 z CODESYS 3.5
Cechy produktu
| Interfejs komunikacyjny | CAN; Ethernet | ||||
| Elementy wykonawcze |
| ||||
| Typ wyświetlacza | Kolorowy wyświetlacz |
Aplikacja
| Aplikacja | dla aplikacji mobilnych; Do stosowania w środowisku przemysłowym; do stosowania w środowiskach wilgotnych |
Dane elektryczne
| Napięcie zasilania[V] | 8...32 DC; (zgodnie z SELV/PELV) |
| Napięcie znamionowe DC[V] | 12 / 24 |
| Pobór prądu[mA] | < 210; (24 V DC) |
| Moc pobierana[W] | 5 |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wejść binarnych: 1 |
Wejścia
| Liczba wejść binarnych | 1; (stałe wejście serwisowe) |
Software / programowanie
| Możliwości parametryzacji | CODESYS 3.5; Qt |
| Funkcja PLC wg IEC 61131 3 | tak |
| System operacyjny | Embedded Linux |
Interfejsy
| Interfejs komunikacyjny | CAN; Ethernet |
| Liczba interfejsów CAN | 1 |
| Liczba interfejsów Ethernet | 1 |
| CAN | ||
|---|---|---|
| Prędkość transmisji | 10 kBit/s... 1 MBit/s | |
| Protokół | CANopen; SAE J1939; darmowy protokół | |
| Profil | CiA DS 301 Version 4.2; CiA DS 401 Version 1.4 | |
| Interfejs | CAN Interface 2.0 A/B ISO 11898 | |
| Ustawienia fabryczne |
|
| Ethernet | ||
|---|---|---|
| Standard transmisji danych | 10Base-T; 100Base-TX | |
| Prędkość transmisji | 10 MBit/s; 100 MBit/s | |
| Protokół | TCP/IP; UDP; Modbus TCP; OPC UA; EtherNet/IP | |
| Notatka n/t interfejsów |
|
Warunki pracy
| Temperatura otoczenia[°C] | -30...65 | ||||||
| Uwaga dot. temperatury otoczenia |
| ||||||
| Temperatura składowania[°C] | -30...85 | ||||||
| Maks. wilgotność względna powietrza[%] | 90; (bez kondensacji) | ||||||
| Maks. wysokość nad poziomem morza[m] | 5000 | ||||||
| Ochrona | IP 65; IP 67 | ||||||
| Stopień zabrudzenia | 2; (przed montażem i w trakcie wymiany urządzenia) | ||||||
| Chemikalia |
|
Testy / dopuszczenia
| EMC |
| |||||||||||||||||||||||
| Próba udarowa ciągła |
| |||||||||||||||||||||||
| Próba szybkiej zmiany temperatury |
| |||||||||||||||||||||||
| Odporność na wibracje |
| |||||||||||||||||||||||
| Próba natrysku solanki |
| |||||||||||||||||||||||
| MTTF[lata] | 105 | |||||||||||||||||||||||
| Aplikacje kolejowe |
|

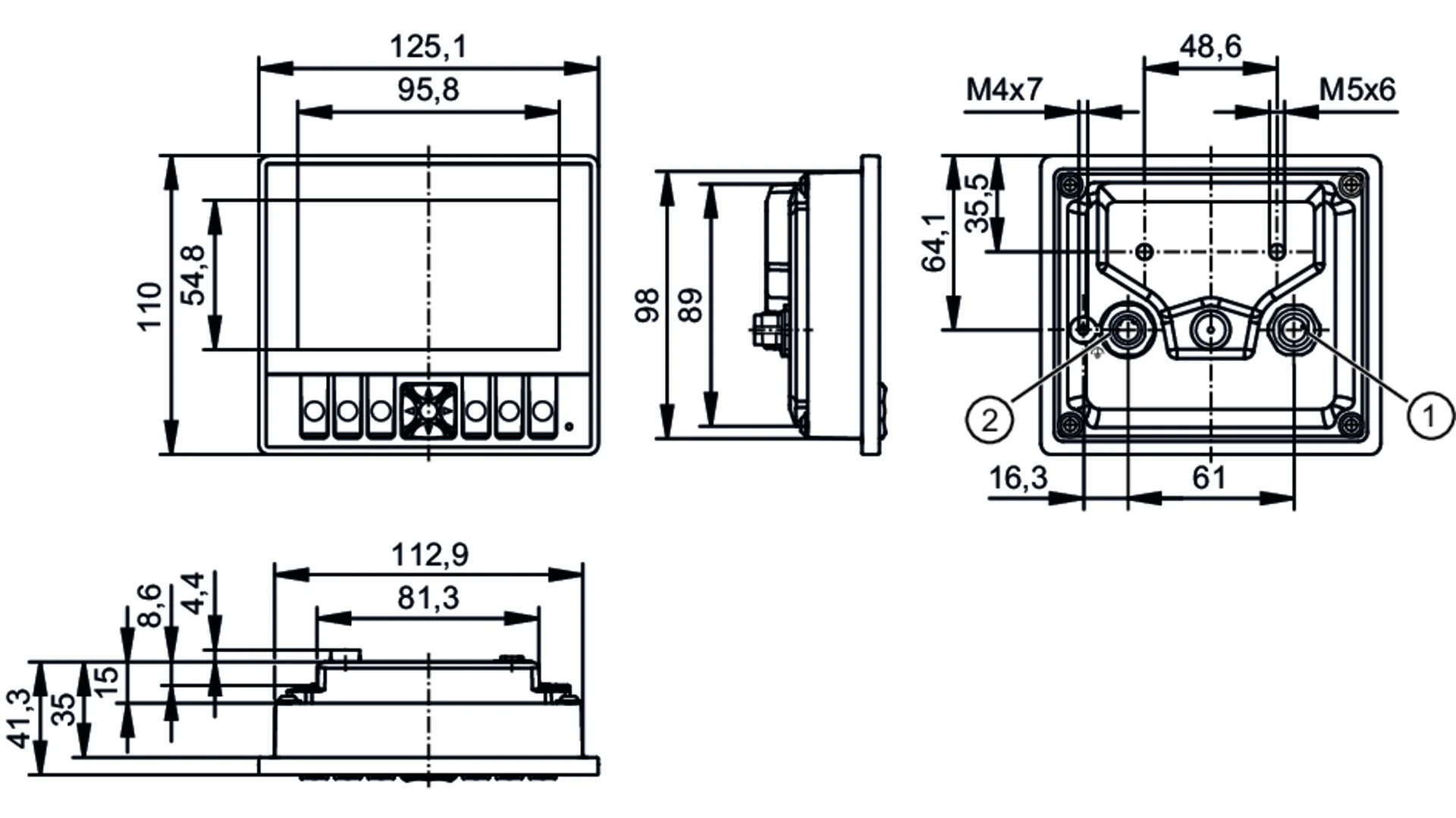

Dane mechaniczne
| Waga[g] | 491,55 | ||||||
| Typ montażu | panel do zabudowy; montaż w szafie lub wycięciach szafek; (wycięcie panelu: 114 x 99 mm) | ||||||
| Wymiary[mm] | 125,1 x 110 x 41,3 | ||||||
| Materiał | obudowa: aluminium odlewane ciśnieniowo malowane proszkowo; wyświetlacz: szkło antyrefleksyjne i utwardzane; tył obudowy: sztuczne tworzywo; membrana: Gore-Tex | ||||||
| Informacja o czasie użytkowania |
|
Wyświetlacze / elementy robocze
| Wyświetlacz |
| ||||
| Elementy wykonawcze |
| ||||
| Rozdzielczość wyświetlacza | 800 x 480 | ||||
| Typ wyświetlacza | Kolorowy wyświetlacz | ||||
| Rozmiar wyświetlacza | 4,3" | ||||
| Współczynnik kształtu | 16:10 | ||||
| Podświetlenie | LED | ||||
| Głębia kolorów | 24 Bit | ||||
| Jasność[cd/m²] | 1000; (nastawny: 0...100 %; krok: 1 %) | ||||
| Współczynnik kontrastu | 800:1 |
Hardware
| Procesor | ARM Dual Core 64 Bit 1,4 GHz |
| RAM | 1 GByte RAM |
| Pamięć masowa | 4 GByte Flash |
| Pamięć nieulotna | 8 kByte |
Pamięci danych
| Zegar czasu rzeczywistego | tak; UTC, Podtrzymanie bateryjne |
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne - CAN
| Konektor: 1 x M12; kodowanie: A |
Połączenie elektryczne - ETH
| Konektor: 1 x M12; kodowanie: D |
Parametry techniczne - Programowalny wyświetlacz graficzny do maszyn mobilnych ecomatDisplay/4.3"/STD./E (CR1140) - IFM
Nr kat.
OC-IFM000733
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
