Moc załączenia
(AC1) 4000 VA, AC 15 (230 V/AC) 750 VA, (1-fazowy silnik AC3 - 230 V/AC) 0,5 kW
Żywotność elektryczna
50 x 10³ cykli przełączania
Złącze (komponenty)
Terminale śrubowe
Zasilanie (zakres)
24, 24 - 240, 240 V/DC, V/AC
Zakres czasu przekaźnika
1 s, 10 s, 1 min, 10 min, 1 h, 10 h, 1 d, 10 d
Wysokość produktu
78.8 mm
Wykonanie przekaźnika czasowego
Wielofunkcyjne
Temperatura minimalna
-20 °C
Temperatura maksymalna
+60 °C
Szerokość produktu
22.5 mm
Specyfikacja
Przekaźnik czasowy wielofunkcyjny
Rodzaj styku
1 zestyk przełączny
Minimalny zakres czasowy
0.05 s
Minimalne napięcie zasilania
24 V/DC, 24 V/AC
Maksymalny prąd przełączania
16 A
Maksymalne napięcie zasilania
240 V/DC, 240 V/AC
Maksymalne napięcie przełączające
400 V/AC
Maksymalna moc łączeniowa
4000 VA
Głębokość produktu
100.3 mm
Funkcje przekaźnika
Opóźnienie odpowiedzi, interwałowy, generator impulsu, migacz asymetryczny, wyzwalany pauzą, Opóźnione wyłączenie przez styk początkowy, Opóźnienie odpowiedzi i powrotu przez styk początkowy, Interwał przez styk rozpoczynający, Watchdog
Rodzaj napięcia sterowniczego
AC/DC
Wyjścia, rewersyjne zwłoczne/bezzwłoczne
nie
Odpowiednie tylko dla systemów zdalnego sterowania
nie
Możliwość sterowania zdalnego
nie
Blok styków pomocniczych montowany na styczniku
nie
Funkcja wyłączania impulsowego
nie
Z wyjściem półprzewodnikowym
nie
Funkcja załączania impulsowego
nie
Funkcja taktowania zboczem narastającym, czas nastawiany
nie
Funkcja opóźnionego wyłączenia
tak
Funkcja migotania, załączanie zboczem opadającym, czas ustalony
nie
Rodzaj połączenia elektrycznego
połączenie śrubowe
Znamionowe napięcie sterowania Us dla DC do
240 V
Znamionowe napięcie sterowania Us dla AC 60 Hz od
24 V
Znamionowe napięcie sterowania Us dla AC 60 Hz do
240 V
Znamionowe napięcie sterowania Us dla AC 50 Hz od
24 V
Znamionowe napięcie sterowania Us dla AC 50 Hz do
240 V
Znamionowe napięcie sterowania Us dla DC od
24 V
Zakres nastawy czasu do
864000 s
Zakres nastawy czasu od
0,05 s
Liczba wyjść bezzwłocznych, styk przełączny
1

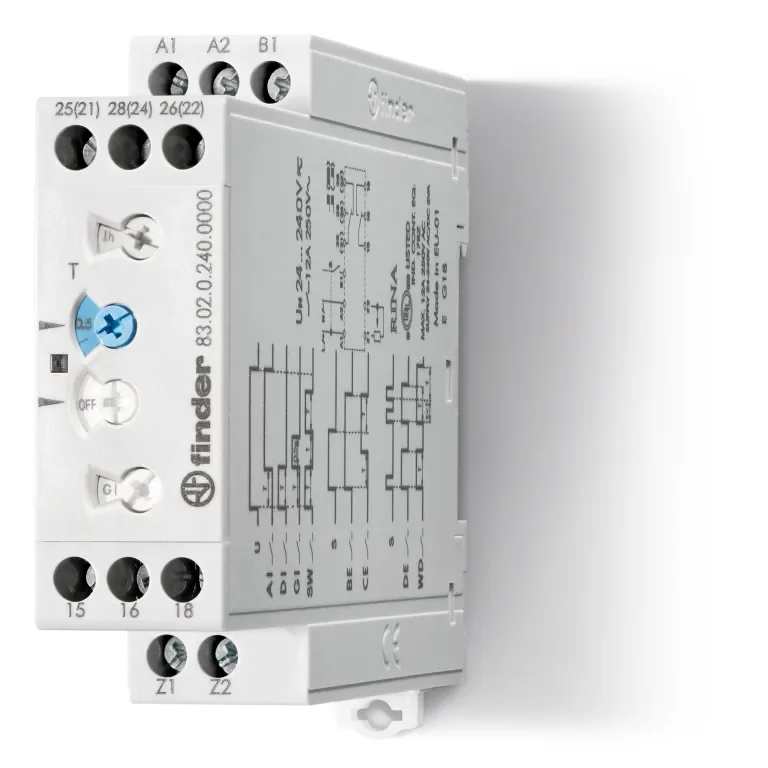

Nr kat.
FI-83.02.0.240.0000
