Przepływomierz elektromagnetyczny SMR21XGXFRKG/US (SM0510) - IFM
SKU: OC-IFM016610
MPN: SM0510
Producent:
IFM
Cena netto/szt.
4 802,85 zł
5 907,51 zł
brutto/szt.
.png)
Opis produktu - Przepływomierz elektromagnetyczny SMR21XGXFRKG/US (SM0510) - IFM
- Dokładny pomiar przepływu, poboru i temperatury medium
- Duża dokładność, powtarzalność i dynamika pomiarów
- Do stosowania w obiegach chłodzenia wodą
- Z wyjściem przełączającym, analogowym i impulsowym
- Wyraźnie widoczny, 4-cyfrowy wyświetlacz LED
- Wygodna obsługa przyciskami lub parametryzacja przez IO-Link
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | ||
| Zakres pomiarowy |
| ||
| Przyłącze procesowe | połączenie gwintowane G 2 gwint zewnętrzny DN50 uszczelka płaska |
Aplikacja
| Konstrukcja | styki pozłacane | ||
| Aplikacja | Funkcja sumująca; wykrywanie braku medium; do aplikacji przemysłowych | ||
| Montaż | podłączenie do rurociągu za pomocą adaptera | ||
| Media | Ciecze przewodzące; woda; roztwory wodne | ||
| Uwaga na temat mediów |
| ||
| Temperatura medium[°C] | -10...90 | ||
| Wytrzymałość na ciśnienie |
| ||
| MAWP (dla aplikacji zgodnych z CRN) |
|
Dane elektryczne
| Napięcie zasilania[V] | 18...32 DC; (zgodnie z SELV/PELV) |
| Pobór prądu[mA] | < 150 |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | 5 |
| Zasada pomiaru | elektromagnetyczny |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 |
Wejścia
| Wejścia | resetowanie licznika |
Wyjścia
| Łączna liczba wyjść | 2 |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; sygnał impulsowy; sygnał częstotliwościowy; IO-Link; (konfigurowalne) |
| Wykonanie elektryczne | PNP/NPN |
| Liczba wyjść binarnych | 2 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 250; (na wyjście) |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20; (skalowany) |
| Maks. obciążenie[Ω] | 500 |
| Analogowe wyjście napięciowe[V] | 0...10; (skalowany) |
| Min. rezystancja obciążenia[Ω] | 2000 |
| Wyjście impulsowe | pomiar ilości przepływu |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
| Częstotliwość wyjścia[Hz] | 0,1...10000 |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| ||
| Zakres wyświetlacza |
| ||
| Rozdzielczość |
| ||
| Punkt przełączania SP |
| ||
| Punkt resetu rP |
| ||
| Punkt początkowy wyjścia analogowego ASP |
| ||
| Punkt końcowy wyjścia analogowego AEP |
| ||
| Odcięcie przy niskim przepływie LFC |
| ||
| Krok |
| ||
| Dynamika pomiaru | 1:180 |
| Monitoring przepływu | |
|---|---|
| Wartość impulsu | 0,1 l...600 x 10³ m³ |
| W krokach co | 0,1 l |
| Długość impulsu[s] | 0,003...2 |
| Monitoring temperatury | |
|---|---|
| Zakres pomiarowy[°C] | -20...80 |
| Zakres wyświetlacza[°C] | -40...100 |
| Rozdzielczość[°C] | 0,2 |
| Punkt przełączania SP[°C] | -19,2...80 |
| Punkt resetu rP[°C] | -19,6...79,6 |
| Wyjście analogowe / dolna wartość[°C] | -20...60 |
| Wyjście analogowe / górna wartość[°C] | 0...80 |
| W krokach co[°C] | 0,2 |
Dokładność / odchylenie
| Monitorowanie przepływu | |
|---|---|
| Dokładność (w zakresie pomiarowym) | ± (0,8 % MW + 0,5 % MEW) |
| Powtarzalność | ± 0,2% MEW |
| Monitoring temperatury | |
|---|---|
| Dryft temperatury | ± 0,0333 °C / K |
| Dokładność[K] | ± 1 (bei 25 °C, Q > 15 l/min) |
Czasy reakcji
| Monitorowanie przepływu | |
|---|---|
| Czas reakcji[s] | 0,35; (dAP = 0) |
| Programowalny czas opóźnienia dS, dr[s] | 0...50 |
| Tłumienie wartości procesowej dAP[s] | 0...5 |
| Monitoring temperatury | |
|---|---|
| Odpowiedź dynamiczna T05 / T09[s] | T09 = 3 (Q > 15 l/min) |
Software / programowanie
| Możliwości parametryzacji | Monitorowanie przepływu; licznik objętości; Licznik programowalny; Monitoring temperatury; histereza / okno; normalnie otwarte / zamknięte; logika przełączania; prąd / napięcie / częstotliwość / wyjście impulsowe; Opóźnienie rozruchu; wyświetlacz można dezaktywować; Jednostka wyświetlana; wykrywanie braku medium |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||||
| IO-Link Revision | 1.1 | ||||||
| Norma SDCI | IEC 61131-9 CDV | ||||||
| Profil |
| ||||||
| SIO tryb | tak | ||||||
| Wymagany typ portu mastera | A | ||||||
| Ilość danych analogowych | 3 | ||||||
| Ilość danych binarnych | 2 | ||||||
| Min.czas cyklu procesu[ms] | 5 | ||||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | -10...60 |
| Temperatura składowania[°C] | -25...80 |
| Ochrona | IP 65; IP 67 |
Testy / dopuszczenia
| EMC |
| ||||||||||||||
| Zatwierdzenie CPA |
| ||||||||||||||
| Odporność na wstrząsy |
| ||||||||||||||
| Odporność na wibracje |
| ||||||||||||||
| MTTF[lata] | 85 | ||||||||||||||
| Dopuszczenie UL |
| ||||||||||||||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |
Dane mechaniczne
| Waga[g] | 3212 |
| Obudowa | prostopadłościan |

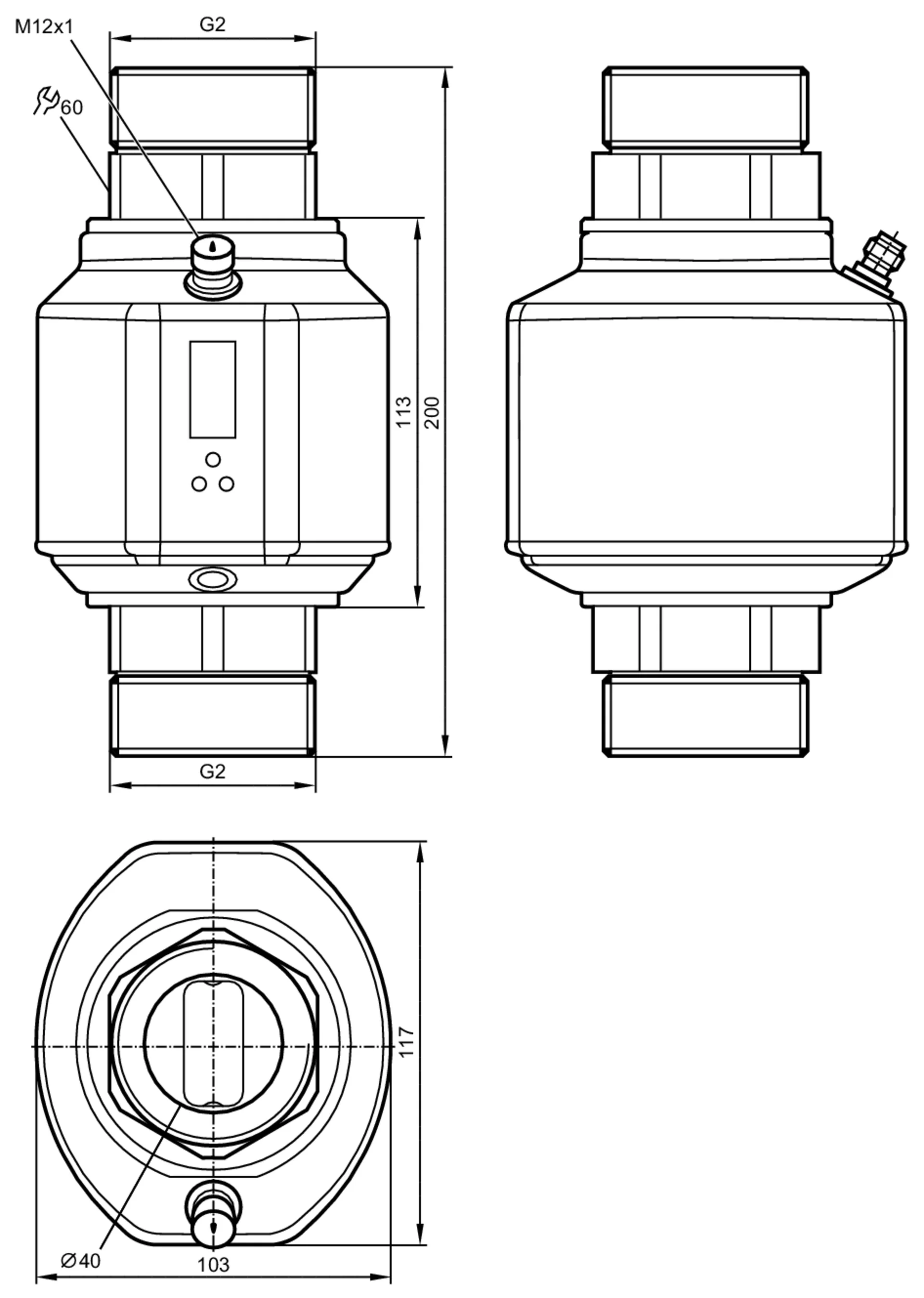

| Wymiary[mm] | 200 x 103 x 117 |
| Materiał | stal nierdzewna (1.4404 / 316L); stal nierdzewna (1.4571/316Ti ); PC; FKM; PBT-GF20; TPE-U |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); stal nierdzewna (1.4571/316Ti ); PEEK; NBR wzmocnienie włóknem; FKM |
| Przyłącze procesowe | połączenie gwintowane G 2 gwint zewnętrzny DN50 uszczelka płaska |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Akcesoria
| Dostarczane elementy |
|
Uwagi
| Uwagi |
| ||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Diagramy i grafiki
| Diagramy i grafiki | |||||
|---|---|---|---|---|---|
| Spadek ciśnienia |
|
| Diagramy i grafiki | |||
|---|---|---|---|
| Kawitacja |
|
Parametry techniczne - Przepływomierz elektromagnetyczny SMR21XGXFRKG/US (SM0510) - IFM
Nr kat.
OC-IFM016610
Pliki do pobrania - Przepływomierz elektromagnetyczny SMR21XGXFRKG/US (SM0510) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
