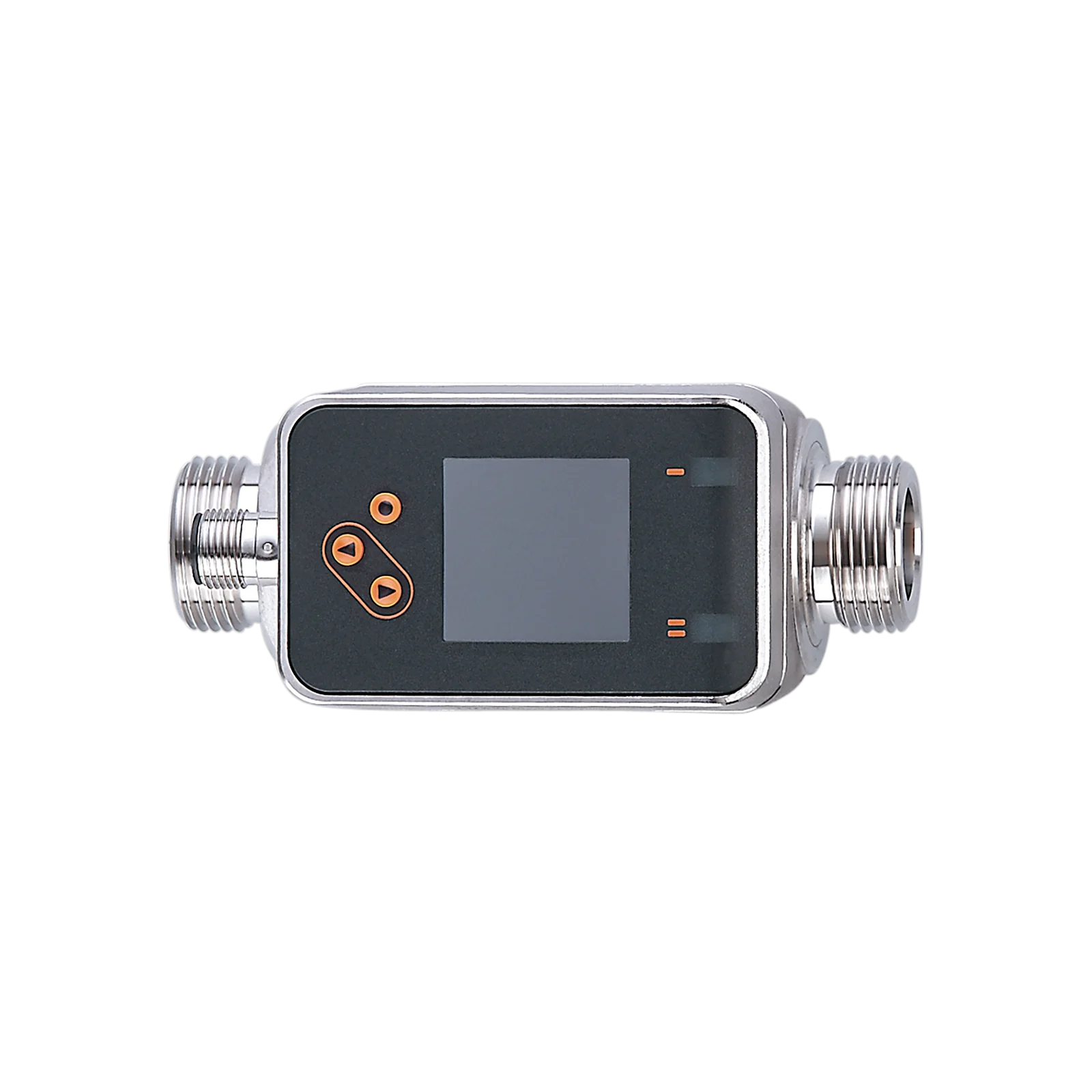

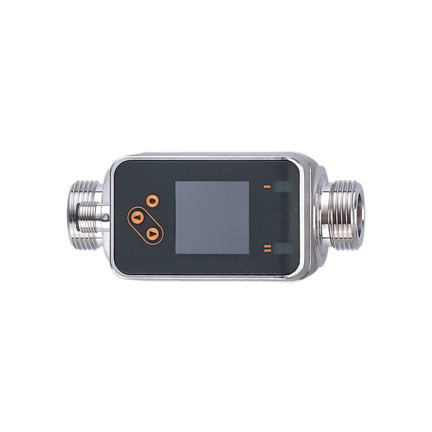

Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | ||||
| Zakres pomiarowy |
| ||||
| Przyłącze procesowe | połączenie gwintowane G 3/4 gwint zewnętrzny DN20 uszczelka płaska |
Aplikacja
| Konstrukcja | styki pozłacane | ||
| Media | Ciecze przewodzące; woda; roztwory wodne | ||
| Uwaga na temat mediów |
| ||
| Temperatura medium[°C] | -20...90 | ||
| Wytrzymałość na ciśnienie |
|
Dane elektryczne
| Napięcie zasilania[V] | 18...30 DC; (zgodnie z SELV/PELV) |
| Pobór prądu[mA] | < 80 |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | 5 |
| Zasada pomiaru | elektromagnetyczny |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 |
Wejścia
| Wejścia | resetowanie licznika |
Wyjścia
| Łączna liczba wyjść | 2 |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; sygnał impulsowy; IO-Link; sygnał częstotliwościowy; (konfigurowalne) |
| Wykonanie elektryczne | PNP/NPN |
| Liczba wyjść binarnych | 2 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 100 |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20; (skalowany) |
| Maks. obciążenie[Ω] | 500 |
| Wyjście impulsowe | pomiar ilości przepływu |
| Zabezpieczenie przed zwarciem | tak |
| Typ zabezpieczenia przed zwarciem | impulsowe |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| ||||
| Zakres wyświetlacza |
| ||||
| Rozdzielczość |
| ||||
| Punkt przełączania SP |
| ||||
| Punkt resetu rP |
| ||||
| Punkt początkowy wyjścia analogowego ASP |
| ||||
| Punkt końcowy wyjścia analogowego AEP |
| ||||
| Odcięcie przy niskim przepływie LFC |
| ||||
| Częstotliwość końcowa, FEP |
| ||||
| Częstotliwość punktu końcowego, FRP[Hz] | 1...10000 |
| Monitoring przepływu | |
|---|---|
| Długość impulsu[s] | 0,003...2 |
| Wartość impulsu | 0,01...99990000 I |
| Monitoring temperatury | |
|---|---|
| Zakres pomiarowy[°C] | -20...90 |
| Zakres wyświetlacza[°C] | -42...112 |
| Rozdzielczość[°C] | 0,1 |
| Punkt przełączania SP[°C] | -19,6...90 |
| Punkt resetu rP[°C] | -20...89,6 |
| Wyjście analogowe / dolna wartość[°C] | -20...68 |
| Wyjście analogowe / górna wartość[°C] | 2...90 |
| W krokach co[°C] | 0,1 |
Dokładność / odchylenie
| Monitorowanie przepływu | |
|---|---|
| Dokładność (w zakresie pomiarowym) | ± (0,8 % MW + 0,2 % MEW) |
| Powtarzalność | ± 0,2 % MEW |
| Monitoring temperatury | |
|---|---|
| Dokładność[K] | ± 2,5 (Q > 5 % MEW) |
Czasy reakcji
| Monitorowanie przepływu | |
|---|---|
| Opóźnienie rozruchu[s] | 0...50 |
| Czas reakcji[s] | < 0,25; (dAP = 0, T09) |
| Tłumienie wartości procesowej dAP[s] | 0...5 |
| Monitoring temperatury | |
|---|---|
| Czas reakcji[s] | 15; (Q > 10 % MEW, T09) |
Software / programowanie
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; logika przełączania; Wyjście częstotliwościowe; wyjście prądowe / impulsowe; Opóźnienie rozruchu; wyświetlacz można dezaktywować; Jednostka wyświetlana |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||
| IO-Link Revision | 1.1 | ||||
| Norma SDCI | IEC 61131-9 | ||||
| Profil |
| ||||
| SIO tryb | tak | ||||
| Wymagany typ portu mastera | A | ||||
| Ilość danych analogowych | 3 | ||||
| Ilość danych binarnych | 2 | ||||
| Min.czas cyklu procesu[ms] | 8 | ||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | -20...60 |
| Temperatura składowania[°C] | -25...80 |
| Ochrona | IP 65; IP 67 |
Testy / dopuszczenia
| EMC |
| ||||||||||||
| Zatwierdzenie CPA |
| ||||||||||||
| Odporność na wstrząsy |
| ||||||||||||
| Odporność na wibracje |
| ||||||||||||
| MTTF[lata] | 114 | ||||||||||||
| Dopuszczenie UL |
| ||||||||||||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |
Dane mechaniczne
| Waga[g] | 798 |
| Obudowa | prostopadłościan |
| Wymiary[mm] | 110 x 48 x 73 |
| Materiał | stal nierdzewna (1.4408/316); stal nierdzewna (1.4404 / 316L); PC; PBT + PC-GF30 |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4404 / 316L); PEEK; Centellen; EPDM; włókno węglowe PEEK |
| Przyłącze procesowe | połączenie gwintowane G 3/4 gwint zewnętrzny DN20 uszczelka płaska |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Uwagi
| Uwagi |
| ||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |

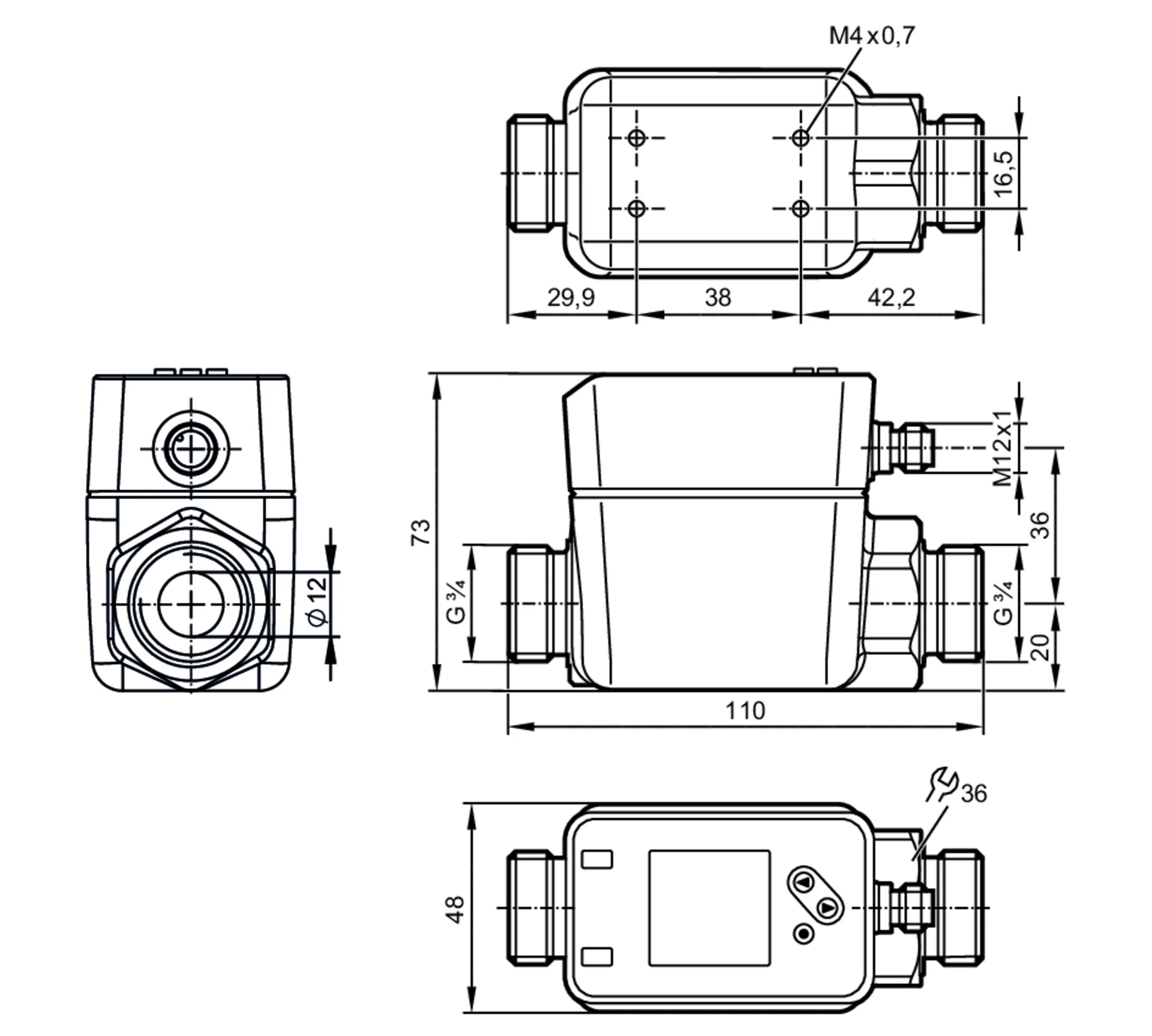

Diagramy i grafiki
| Diagramy i grafiki | ||
|---|---|---|
|
