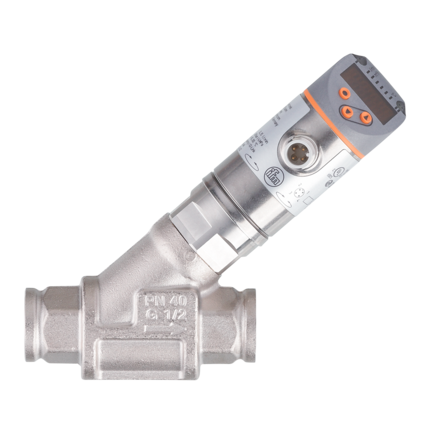

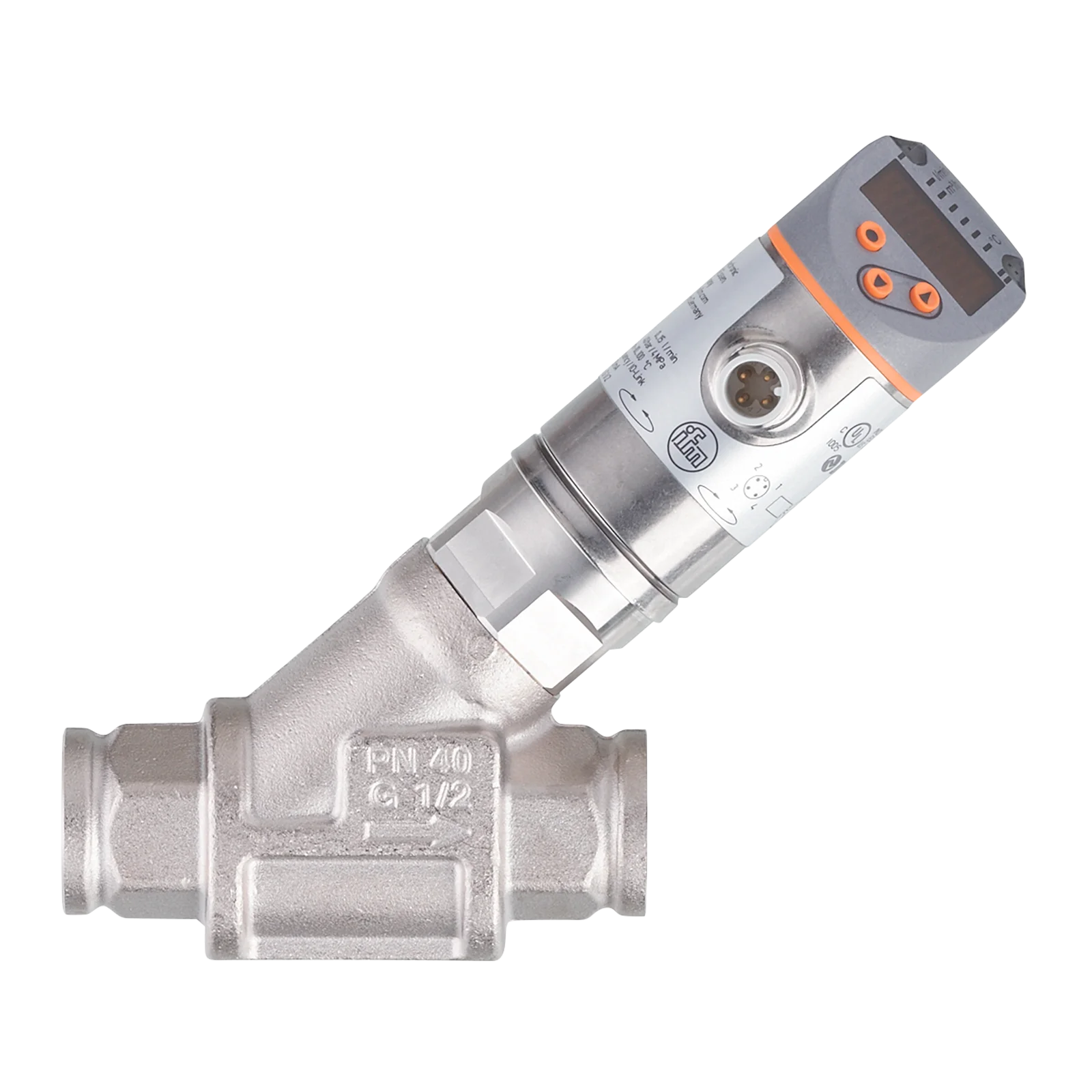

Przepływomierz z zaworem zwrotnym i wyświetlaczem SBG12IF0FRKG (SBG233) - IFM
SKU: OC-IFM016275
MPN: SBG233
Producent:
IFM
Cena netto/szt.
1 552,95 zł
1 910,13 zł
brutto/szt.
.png)
Opis produktu - Przepływomierz z zaworem zwrotnym i wyświetlaczem SBG12IF0FRKG (SBG233) - IFM
- Dokładne wykrywanie przepływu i temperatury medium
- Odpowiednie do wody, chłodziw oraz roztworów oleju i glikolu dzięki zintegrowanym wykresom pomiarowym
- Very fast response time (~10 ms)
- Z wyjściem przełączającym, wyjściem analogowym lub wyjściem częstotliwości i IO-Link
- Wyraźnie widoczny wyświetlacz LED z funkcją przełączania barw czerwona/zielona
- Wygodna obsługa przyciskami lub parametryzacja przez IO-Link
Proszę zwrócić uwagę na zmianę konstrukcji obudowy!
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 | ||
| Zakres pomiarowy |
| ||
| Przyłącze procesowe | połączenie gwintowane G 1/2 Gwint wewnętrzny |
Aplikacja
| Konstrukcja | styki pozłacane | ||
| Aplikacja | do aplikacji przemysłowych | ||
| Media | Ciecze; woda; roztwory glikolu; chłodziwa | ||
| Uwaga na temat mediów |
| ||
| Temperatura medium[°C] | -10...100 | ||
| Minimalne ciśnienie niszczące[bar] | 160 | ||
| Wytrzymałość na ciśnienie |
| ||
| MAWP (dla aplikacji zgodnych z CRN)[bar] | 40 |
Dane elektryczne
| Napięcie zasilania[V] | 18...30 DC; (zgodnie z SELV/PELV) |
| Pobór prądu[mA] | < 50 |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
| Czas rozruchu[s] | < 3 |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść binarnych: 2; Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 2 |
| Sygnał wyjściowy | sygnał przełączający; sygnał analogowy; sygnał częstotliwościowy; IO-Link; (konfigurowalne) |
| Liczba wyjść binarnych | 2 |
| Funkcja wyjścia | normalnie otwarte / zamknięte; (parametryzowalna) |
| Maks. spadek napięcia wyjścia przełączającego DC[V] | 2 |
| Prąd obciążenia wyjścia przełączającego DC[mA] | 150; (na wyjście 2 x 200 (...60 °C); 2 x 250 (...40 °C)) |
| Ilość cykli przełączania (mechanicznych) | 10 milionów |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście prądowe[mA] | 4...20 |
| Maks. obciążenie[Ω] | 500 |
| Zabezpieczenie przed zwarciem | tak |
| Zabezpieczenie przed przeciążeniem | tak |
| Częstotliwość wyjścia[Hz] | 0...10000 |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
| ||
| Zakres wyświetlacza |
| ||
| Rozdzielczość |
| ||
| Punkt przełączania SP |
| ||
| Punkt resetu rP |
| ||
| Częstotliwość końcowa, FEP |
| ||
| Krok |
| ||
| Częstotliwość punktu końcowego, FRP[Hz] | 10...10000 | ||
| Dynamika pomiaru | 1:50 |
| Monitoring temperatury | |
|---|---|
| Zakres pomiarowy[°C] | -10...100 |
| Zakres wyświetlacza[°C] | -32...122 |
| Rozdzielczość[°C] | 1 |
| Punkt przełączania SP[°C] | -9...100 |
| Punkt resetu rP[°C] | -10...99 |
| W krokach co[°C] | 1 |
| Częstotliwość punktu początkowego, FSP[°C] | -10...78 |
| Częstotliwość końcowa, FEP[°C] | 12...100 |
| Częstotliwość punktu końcowego, FRP[Hz] | 10...10000 |
Dokładność / odchylenie
| Monitorowanie przepływu | |
|---|---|
| Dokładność (w zakresie pomiarowym) | ± (4 % MW + 1 % MEW); (Q > 0,5 l/min; temperatura medium i otoczenia: +22 °C ± 4K) |
| Powtarzalność | ± 1 % MEW |
| Monitoring temperatury | |
|---|---|
| Dryft temperatury | 0,029 °C / K |
| Dokładność[K] | 3 K (25°C; Q > 1 l/min) |
Czasy reakcji
| Monitorowanie przepływu | |
|---|---|
| Czas reakcji[s] | 0,01 |
| Tłumienie wartości procesowej dAP[s] | 0...5 |
| Tłumienie wyjścia analogowego dAA[s] | 0...5 |
| Monitoring temperatury | |
|---|---|
| Odpowiedź dynamiczna T05 / T09[s] | T09 = 120 (Q > 1 l/min) |
Software / programowanie
| Możliwości parametryzacji | histereza / okno; normalnie otwarte / zamknięte; logika przełączania; wyjście prądowe / częstotliwościowe; wybór medium; tłumienie dla wyjścia przełączającego / analogowego; wyświetlacz może być obracany / wyłączany; standardowa jednostka pomiaru; kolor wartości procesu |
Interfejsy
| Interfejs komunikacyjny | IO-Link | ||||
| Typ transmisji | COM2 (38,4 kBaud) | ||||
| IO-Link Revision | 1.1 | ||||
| Norma SDCI | IEC 61131-9 CDV | ||||
| Profil | Smart Sensor: Process Data Variable; Device Identification | ||||
| SIO tryb | tak | ||||
| Wymagany typ portu mastera | A | ||||
| Ilość danych analogowych | 2 | ||||
| Ilość danych binarnych | 2 | ||||
| Min.czas cyklu procesu[ms] | 5 | ||||
| Obsługiwane DeviceID |
|
Warunki pracy
| Temperatura otoczenia[°C] | 0...60 | ||
| Uwaga dot. temperatury otoczenia |
| ||
| Temperatura składowania[°C] | -15...80 | ||
| Ochrona | IP 65; IP 67 |
Testy / dopuszczenia
| EMC |
| ||||
| Odporność na wstrząsy |
| ||||
| Odporność na wibracje |
| ||||
| MTTF[lata] | 145 | ||||
| Dopuszczenie UL |
| ||||
| Dyrektywa PED Urządzenia Ciśnieniowe | dobra praktyka inżynierska; może być stosowany do płynów grupy 2; płyny grupy 1 na zapytanie |

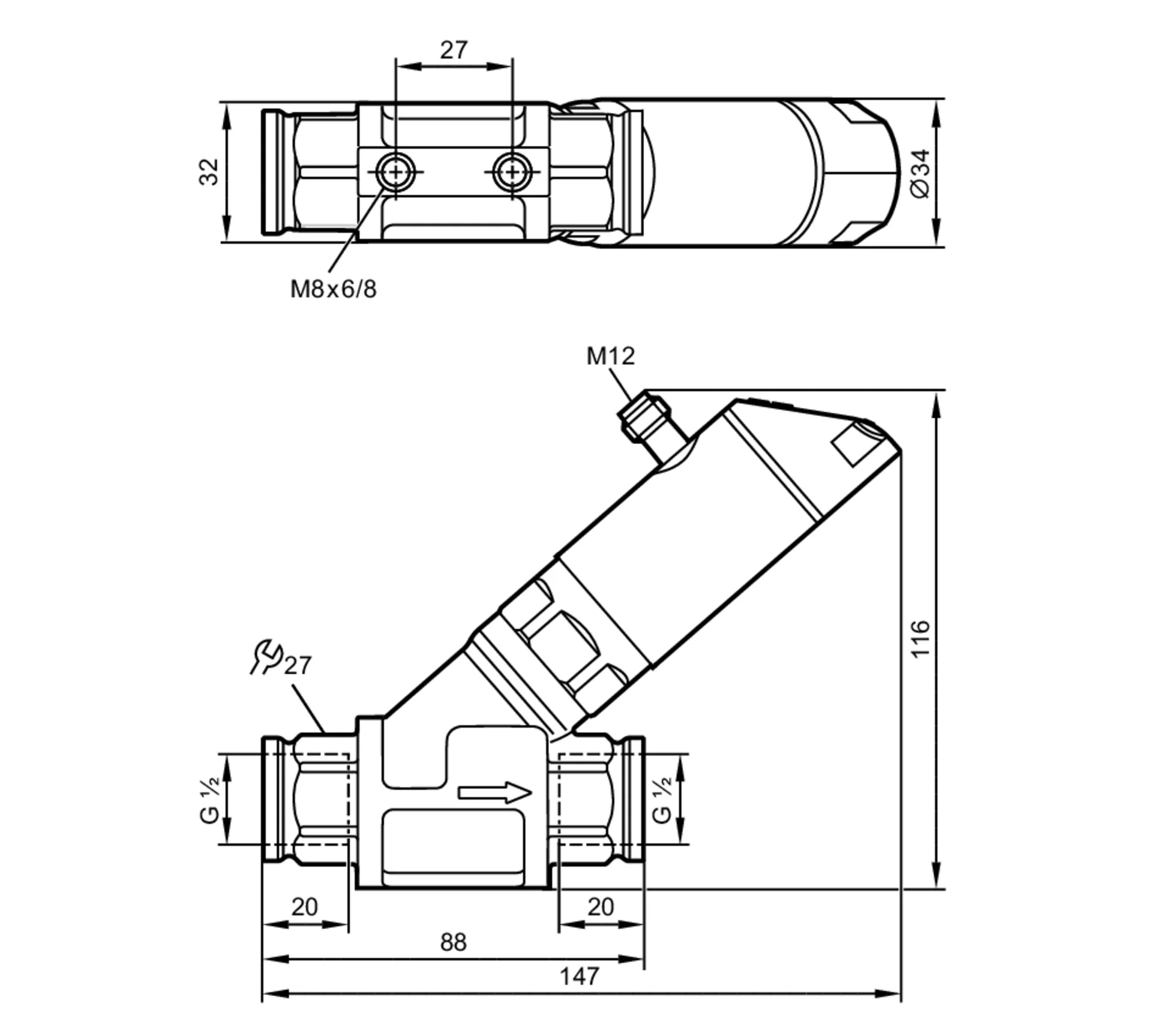

Dane mechaniczne
| Waga[g] | 750 |
| Materiał | stal nierdzewna (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC; mosiądz niklowany chemicznie |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4401 / 316); stal nierdzewna (1.4404 / 316L); mosiądz (2.0371); mosiądz niklowany chemicznie; PPS; O-ring: FKM |
| Przyłącze procesowe | połączenie gwintowane G 1/2 Gwint wewnętrzny |
Wyświetlacze / elementy robocze
| Wyświetlacz |
|
Uwagi
| Uwagi |
| ||||
| Uwagi | Proszę zwrócić uwagę na zmianę konstrukcji obudowy! | ||||
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Diagramy i grafiki
| Diagramy i grafiki | |||||
|---|---|---|---|---|---|
| Spadek ciśnienia |
|
Parametry techniczne - Przepływomierz z zaworem zwrotnym i wyświetlaczem SBG12IF0FRKG (SBG233) - IFM
Nr kat.
OC-IFM016275
Pliki do pobrania - Przepływomierz z zaworem zwrotnym i wyświetlaczem SBG12IF0FRKG (SBG233) - IFM
- Karta katalogowa Pobierz
