Przetwornik ciśnienia z ceramiczną celką pomiarową PA-100-SBG14-B-DVG/US/V (PA9522) - IFM
SKU: OC-IFM013990
MPN: PA9522
Producent:
IFM
Produkt na zamówienie
Skontaktuj się z nami, aby poznać cenę i termin dostawy.
Skontaktuj się bezpośrednio:
.png)
Opis produktu - Przetwornik ciśnienia z ceramiczną celką pomiarową PA-100-SBG14-B-DVG/US/V (PA9522) - IFM
- Precyzyjny liniowy sygnał wyjściowy 0...10 V
- Duża powtarzalność i niewielki błąd liniowości
- Długoterminowa stabilność dzięki skutecznemu zabezpieczeniu przed przeciążeniem
- Wytrzymała obudowa ze stali nierdzewnej do zastosowań w trudnych warunkach przemysłowych
- Szeroki zakres temperatury roboczej i wysoka klasa ochrony
Cechy produktu
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 | ||
| Zakres pomiarowy |
| ||
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny Gwint wewnętrzny:M5 |
Aplikacja
| Konstrukcja | styki pozłacane | ||
| Aplikacja | do aplikacji przemysłowych | ||
| Media | ciecze i gazy | ||
| Warunkowo odpowiedni dla | do użycia z gazami o ciśnieniu> 25 bar tylko na zapytanie | ||
| Temperatura medium[°C] | -25...90; (na zapytanie: -40...90 °C) | ||
| Minimalne ciśnienie niszczące |
| ||
| Wytrzymałość na ciśnienie |
| ||
| Rodzaj ciśnienia | ciśnienie względne |
Dane elektryczne
| Napięcie zasilania[V] | 16...32 DC |
| Pobór prądu[mA] | < 18 |
| Min. rezystancja izolacji[MΩ] | 100; (500 V DC) |
| Klasa ochrony | III |
| Zabezpieczenie przed odwrotną polaryzacją | tak |
Wejścia / wyjścia
| Liczba wejść i wyjść | Liczba wyjść analogowych: 1 |
Wyjścia
| Łączna liczba wyjść | 1 |
| Sygnał wyjściowy | sygnał analogowy |
| Liczba wyjść analogowych | 1 |
| Analogowe wyjście napięciowe[V] | 0...10 |
| Min. rezystancja obciążenia[Ω] | 2000 |
| Zabezpieczenie przed przeciążeniem | tak |
Zakres pomiaru / nastaw
| Zakres pomiarowy |
|
Dokładność / odchylenie
| Powtarzalność[% zakresu] | < 0,1; (z wahaniami temperatury < 10 K) |
| Odchyłka od charakterystyki[% zakresu] | < ± 0,25 (BFSL) / < ± 0,5 (LS); (łącznie z błędami nieliniowości, zera i zakresu) |
| Stabilność długotrwała[% zakresu] | < ± 0,05 |
| Współczynnik temperaturowy punktu zerowego[% na zakres 10 K] | 0,2; (0...80 °C) |
| Współczynnik temperaturowy zakresu[% na zakres 10 K] | 0,1; (0...80 °C) |
Czasy reakcji
| Czas odpowiedzi skokowej wyjścia analogowego[ms] | 3 |
Warunki pracy
| Temperatura otoczenia[°C] | -25...80 |
| Temperatura składowania[°C] | -40...100 |
| Ochrona | IP 68; IP 69K |
Testy / dopuszczenia
| EMC |
| |||||||||||||||||
| Odporność na wstrząsy |
| |||||||||||||||||
| Odporność na wibracje |
| |||||||||||||||||
| MTTF[lata] | 478 |
Dane mechaniczne
| Waga[g] | 220 |
| Obudowa | cylindryczna |

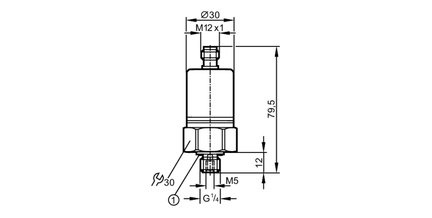

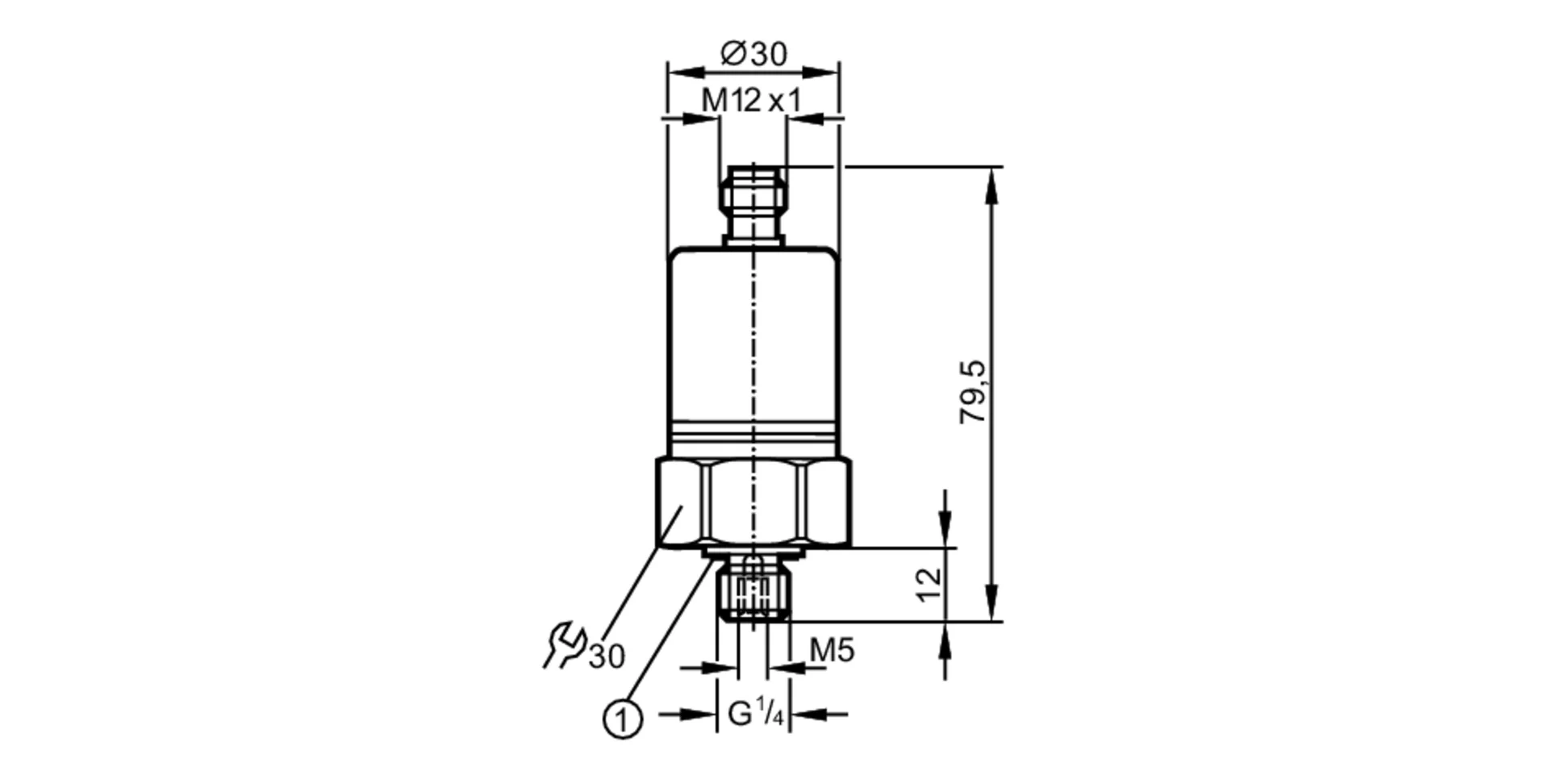

| Wymiary[mm] | Ø 30 / L = 79,5 |
| Materiał | stal nierdzewna (1.4404 / 316L); FKM; PA; EPDM/X |
| Materiały części w kontakcie z medium | stal nierdzewna (1.4305 / 303); ceramika; uszczelnienie: FKM DIN 3869-14 |
| Min. liczba cykli ciśnienia | 100 milionów |
| Przyłącze procesowe | połączenie gwintowane G 1/4 gwint zewnętrzny Gwint wewnętrzny:M5 |
| Zintegrowany tłumik | nie (można zainstalować) |
Uwagi
| Sztuk w opakowaniu | 1 szt. |
Połączenie elektryczne
| Podłączenie | Konektor: 1 x M12; kodowanie: A; Styki: pozłacane |
Parametry techniczne - Przetwornik ciśnienia z ceramiczną celką pomiarową PA-100-SBG14-B-DVG/US/V (PA9522) - IFM
Nr kat.
OC-IFM013990
Pliki do pobrania - Przetwornik ciśnienia z ceramiczną celką pomiarową PA-100-SBG14-B-DVG/US/V (PA9522) - IFM
- Karta katalogowa Pobierz
Adres producenta/dystrybutora
ifm electronic gmbh
Friedrichstraße 1
45128 Essen
Niemcy
