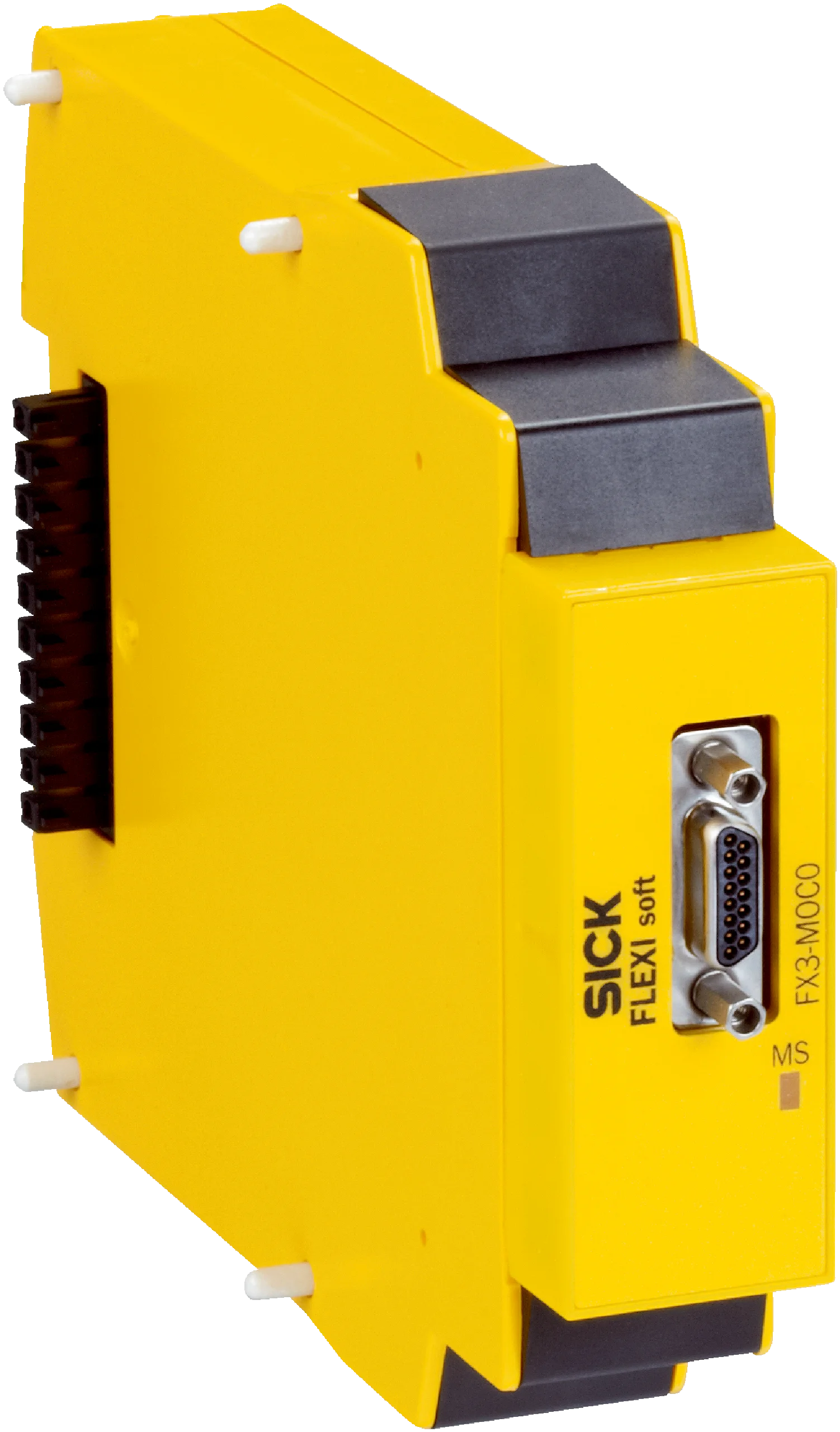

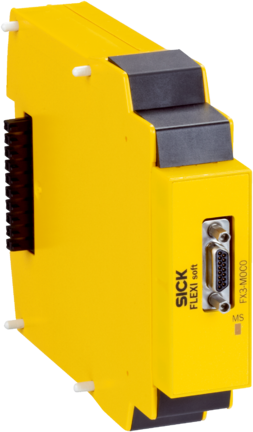

Sterownik bezpieczeństwa (1062344) serii Flexi Soft - SICK

Name: Sterownik bezpieczeństwa (1062344) serii Flexi Soft - SICK
Brand: SICK
SKU: OC-SICK008665
Price: 2643.30 PLN
Availability: InStock

SKU: OC-SICK008665 MPN: 1062344

Producent: SICK

Cena netto/szt. 2 643,30 zł

3 251,26 zł brutto/szt.

2 643,30 zł netto

szt.

Produkt: Dostępny

Tylko na zamówienie

Koszty dostawy: od 0.00zł

Zapisz na liście

Porównaj

Drukuj

Zaloguj się lub Zarejestruj konto, aby kupić ten produkt taniej oraz uzyskać dostęp do pełnych benefitów dla firm.

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Sterownik bezpieczeństwa (1062344) serii Flexi Soft - SICK

Cechy

Moduł	Moduł Motion Control
Rodzaj konfiguracji	Za pomocą oprogramowania (Flexi Soft Designer)

Charakterystyka bezpieczeństwa technicznego

Dla osi z dwoma enkoderami (dowolna kombinacja sin/cos, TTL, HTL 24 V, HTL 12 V, RS-422, SSI)
Poziom nienaruszalności bezpieczeństwa	SIL 3 (IEC 61508)
Kategoria	Kategoria 4 (EN ISO 13849)
Poziom zapewnienia bezpieczeństwa	PL e (EN ISO 13849)
PFH _D (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)	5,0 * 10 ^-9
Minimalny ruch do wykrycia błędu	≥ wybranej granicy tolerancji zastosowanego bloku funkcyjnego do komparacji poprzecznej, np. do komparacji poprzecznej prędkości, co najmniej 1 x w ciągu 24 godzin
T _M (okres użytkowania)	20 lat(a) (EN ISO 13849)

Aktywowany dla osi z enkoderem sin/cos i aktywowaną kontrolą napięcia analogowego sin/cos
Poziom nienaruszalności bezpieczeństwa	SIL 2 (IEC 61508)
Kategoria	Kategoria 3 (EN ISO 13849)
Poziom zapewnienia bezpieczeństwa	PL d (EN ISO 13849)
PFH _D (średnie prawdopodobieństwo niebezpiecznej awarii na godzinę)	6,0 * 10 ^-9
Minimalny ruch do wykrycia błędu	≥ 1 okresowi sin/cos, co najmniej 1 x w ciągu 24 godzin
T _M (okres użytkowania)	20 lat(a) (EN ISO 13849)

Funkcje

Funkcje bezpieczeństwa napędu

Bezpieczne zatrzymanie 1 (SS1)

Bezpieczne zatrzymanie 2 (SS2)

Bezpieczne zatrzymanie robocze (SOS)

Bezpieczna kontrola prędkości (SSM)

Bezpiecznie ograniczona prędkość (SLS)

Bezpieczny kierunek ruchu (SDI)

Bezpieczne sterowanie hamulcem (SBC)

Interfejsy

Interfejs dla enkodera

Enkoder inkrementalny A/B, TTL

Enkoder inkrementalny A/B, HTL 12 V lub 24 V

Enkoder inkrementalny A/B, RS-422

Enkoder sin/cos

Enkoder SSI (master/listener)

HIPERFACE ^®

Typ przyłącza

Wtyk, micro D-Sub, 15-stykowy

Interfejs danych

Wewnętrzna magistrala (FLEXBUS+)

Dane elektryczne

Klasa ochrony

III (EN 61140)

Zasilanie elektryczne

Przez FLEXBUS+

Wewnętrzny pobór mocy

≤ 2,5 W ¹⁾

Enkoder inkrementalny A/B, TTL, 2 wyjścia
Różnicowe napięcie wejściowe HIGH	5 V (2 V ... 5,3 V) ²⁾
Różnicowe napięcie wejściowe LOW	0 V (–0,3 V ... 0,8 V) ²⁾
Napięcie wejściowe	–5 V ... 10 V ³⁾
Częstotliwość wejściowa	≤ 300 kHz
Rezystancja wejściowa	≥ 35 kΩ

Enkoder inkrementalny A/B, TTL, 2 pary wyjść
Różnicowe napięcie wejściowe HIGH	5 V (1,2 V ... 5,6 V) ²⁾
Różnicowe napięcie wejściowe LOW	–5 V (–5,6 V ... –1,2 V) ²⁾
Napięcie wejściowe	–5 V ... 10 V ³⁾
Częstotliwość wejściowa	≤ 300 kHz
Rezystancja wejściowa	≥ 35 kΩ

Enkoder inkrementalny A/B, MTL 12 V, 2 wyjścia
Różnicowe napięcie wejściowe HIGH	12 V (6,5 V ... 15 V) ²⁾
Różnicowe napięcie wejściowe LOW	0 V (–1 V ... 2,5 V) ²⁾
Napięcie wejściowe	–5 V ... 20 V ³⁾
Częstotliwość wejściowa	≤ 300 kHz
Rezystancja wejściowa	≥ 35 kΩ

Enkoder inkrementalny A/B, MTL 12 V, 2 pary wyjść
Różnicowe napięcie wejściowe HIGH	12 V (4 V ... 15 V) ²⁾
Różnicowe napięcie wejściowe LOW	–12 V (–15 V ... –4 V) ²⁾
Napięcie wejściowe	–5 V ... 20 V ³⁾
Częstotliwość wejściowa	≤ 300 kHz
Rezystancja wejściowa	≥ 35 kΩ

Enkoder inkrementalny A/B, HTL 24 V, 2 wyjścia
Różnicowe napięcie wejściowe HIGH	24 V (13 V ... 30 V) ²⁾
Różnicowe napięcie wejściowe LOW	0 V (–3 V ... 5 V) ²⁾
Napięcie wejściowe	–10 V ... 40 V ³⁾
Częstotliwość wejściowa	≤ 300 kHz
Rezystancja wejściowa	≥ 35 kΩ

Enkoder inkrementalny A/B, HTL 24 V, 2 pary wyjść
Różnicowe napięcie wejściowe HIGH	24 V (8 V ... 30 V) ²⁾
Różnicowe napięcie wejściowe LOW	–24 V (–30 V ... –8 V) ²⁾
Napięcie wejściowe	–10 V ... 40 V ³⁾
Częstotliwość wejściowa	≤ 300 kHz
Rezystancja wejściowa	≥ 35 kΩ

Enkoder inkrementalny A/B, RS-422
Różnicowe napięcie wejściowe HIGH	0,2 V ... 5 V ²⁾
Różnicowe napięcie wejściowe LOW	–5 V ... –0,2 V ²⁾
Napięcie wejściowe	–7 V ... 7 V ³⁾
Częstotliwość wejściowa	≤ 1.000 kHz
Rezystancja wejściowa	≥ 35 kΩ
Rezystor różnicowy	120 Ω (100 Ω ... 150 Ω)

Enkoder sin/cos
Różnicowe napięcie wejściowe	1 V (0,8 V ... 1,2 V) ⁴⁾
Napięcie wejściowe	0 V ... 5 V ³⁾
Częstotliwość wejściowa	≤ 120 kHz
Rezystancja wejściowa	1 kΩ (0,9 kΩ ... 1,1 kΩ)
Kontrola napięcia, dolna granica kontrolowania długości wektora	0,5 V
Kontrola napięcia, górna granica kontrolowania długości wektora	1,5 V

Enkoder SSI (master/listener)
Rezystor różnicowy	120 Ω (100 Ω ... 150 Ω)
Częstotliwość taktowania	100 kHz ... 1.000 kHz
Luka impulsu między pakietami danych (czas monoflopu)	≥ 100 µs
Bity danych pozycji na ramkę	16 ... 62

¹⁾ Przez FLEXBUS+, bez prądu na wejściach analogowych.

²⁾ Napięcie między ENCx_y+ i ENCx_y–.

³⁾ Napięcie między ENCx_y+ i ENC_0V oraz między ENCx_y– i ENC_0V.

⁴⁾ Napięcie międzyszczytowe między ENCx_y+ i ENCx_y–.

Dane mechaniczne

Wymiary (szer. x wys. x głęb.)	22,5 mm x 96,5 mm x 126 mm
Masa	120 g

Dane dotyczące otoczenia

Stopień ochrony	IP20 (EN 60529)
Temperatura otoczenia pracy	–25 °C ... +55 °C
Temperatura składowania	–25 °C ... +70 °C
Wilgotność powietrza	≤ 95 %, bez kondensacji

Certyfikaty

EU declaration of conformity	✔
UK declaration of conformity	✔
ACMA declaration of conformity	✔
China-RoHS	✔
Certyfikat CCC	✔
Certyfikat cULus	✔
Certyfikat EAC / DoC	✔
Certyfikat KC-Mark	✔
certyfikat cTUVus	✔
Certyfikat S-Mark	✔
Certyfikat EC-Type-Examination	✔

Klasyfikacje

ECLASS 5.0	27243001
ECLASS 5.1.4	27243101
ECLASS 6.0	27243101
ECLASS 6.2	27243101
ECLASS 7.0	27243101
ECLASS 8.0	27243101
ECLASS 8.1	27243101
ECLASS 9.0	27243101
ECLASS 10.0	27243101
ECLASS 11.0	27243101
ECLASS 12.0	27243101
ETIM 5.0	EC001449
ETIM 6.0	EC001449
ETIM 7.0	EC001449
ETIM 8.0	EC001449
UNSPSC 16.0901	32151705
