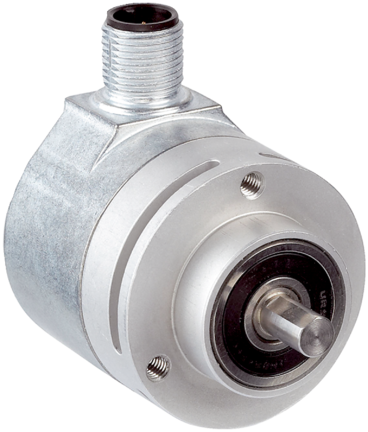

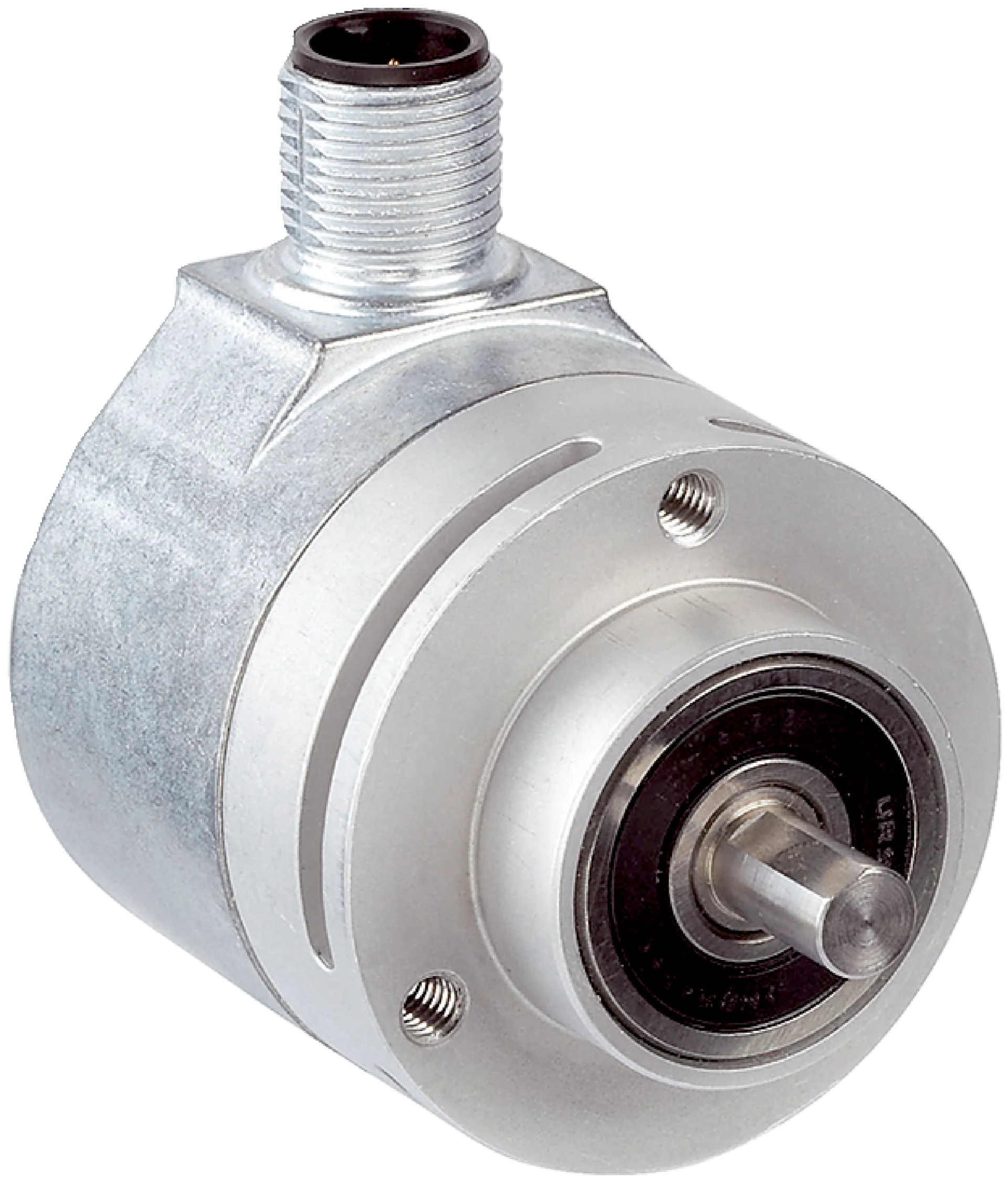

System sprzężenia zwrotnego silnika (1036559) serii SKS/SKM36 - SICK
SKU: OC-SICK002245
Producent:
SICK
Cena netto/szt.
2 167,27 zł
2 665,74 zł
brutto/szt.
.png)
Opis produktu - System sprzężenia zwrotnego silnika (1036559) serii SKS/SKM36 - SICK
Charakterystyka bezpieczeństwa technicznego
| Poziom nienaruszalności bezpieczeństwa | SIL 2 (IEC 61508), SILCL2 (IEC 62061) |
| Kategoria | 3 (EN ISO 13849) |
| Poziom zapewnienia bezpieczeństwa | PL d (EN ISO 13849) 1) |
| PFH D : prawdopodobieństwo niebezpiecznej awarii/godz. | 1,3 x 10 -8 2) |
| T M (okres użytkowania) | 20 lat(a) (EN ISO 13849) |
| MTTF D (średni czas do niebezpiecznej awarii) | 874 lat(a) (EN ISO 13849) |
1) W celu uzyskania szczegółowych informacji na temat dokładnego zaprojektowania maszyny/urządzenia należy skontaktować się z odpowiednim oddziałem firmy SICK.
2) Podane wartości odnoszą się do pokrycia diagnostycznego na poziomie 90%, który musi być osiągany przez zewnętrzny układ napędowy.
Wydajność
| Liczba okresów Sinus/Cosinus na obrót | 128 |
| Liczba bezwzględnie rejestrowanych obrotów | 4.096 |
| Łączna liczba kroków | 16.777.216 |
| Krok pomiarowy | 2,5 ″ przy interpolacji sygnałów Sinus/Cosinus, np. 12 bit |
| Nieliniowość różnicowa | ± 120 ″, Granice błędów analizy sygnałów Sinus/Cosinus |
| Nieliniowość różnicowa | Nieliniowość w jednym okresie Sinus/Cosinus |
| Robocza prędkość obrotowa | ≤ 6.000 min⁻¹, przy której możliwe jest niezawodne odwzorowanie pozycji bezwzględnej |
| Dostępny zakres pamięci | 1.792 Byte |
| Dokładność systemu | ± 120 ″ |
Interfejsy
| Kodowanie wartości bezwzględnej | Binarny |
| Przebieg kodu | Rosnąco, przy obrocie wałka. Zgodnie z kierunkiem ruchu wskazówek zegara, patrząc w kierunku „A” (patrz rysunek wymiarowy), Przy obrocie wałka w prawo, patrząc w kierunku „A” (patrz rysunek wymiarowy) |
| Interfejs komunikacyjny | HIPERFACE ® |
Dane elektryczne
| Typ przyłącza | Wtyk, M12, 8 pinów, promieniowe |
| Napięcie zasilające | 7 V DC ... 12 V DC |
| Zalecane napięcie zasilające | 8 V DC |
| Pobór prądu | 60 mA 1) |
| Częstotliwość wyjściowa dla sygnałów Sinus/Cosinus | ≤ 65 kHz |
1) Bez obciążenia.
Dane mechaniczne
| Wykonanie wałka | Wałek |
| Rodzaj kołnierza/wspornik antyrotacyjny | Kołnierz serwo/zaciskowy, Wspornik antyrotacyjny |
| Wymiary | Patrz rysunek wymiarowy |
| Masa | ≤ 0,07 kg |
| Moment bezwładności wirnika | 6 gcm² |
| Prędkość obrotowa pracy | 9.000 min⁻¹, 9.000 U/min |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² |
| Moment obrotowy roboczy | 0,6 Ncm |
| Moment rozruchowy | + 0,9 Ncm |
| Dopuszczalne obciążenie wałka | 10 N (promieniowe) 5 N (osiowe) |
| Trwałość użytkowa łożysk kulkowych | 2,0 x 10^9 obrotów |
Dane dotyczące otoczenia
| Zakres temperatury roboczej | –20 °C ... +100 °C |
| Zakres temperatur przechowywania | –40 °C ... +125 °C, bez opakowania |
| Względna wilgotność powietrza/kondensacja wilgoci | 90 %, Roszenie niedopuszczalne |
| Odporność na wstrząsy | 100 g, 6 ms, 6 ms (wg EN 60068-2-27) |
| Zakres częstotliwości odporności na drgania | 50 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) |
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 |
| Stopień ochrony | IP50, przy podłączonym kontrawtyku (IEC 60529) |
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cULus | ✔ |
| Certyfikat EAC / DoC | ✔ |
| Certyfikat EC-Type-Examination | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270590 |
| ECLASS 5.1.4 | 27270590 |
| ECLASS 6.0 | 27270590 |
| ECLASS 6.2 | 27270590 |
| ECLASS 7.0 | 27270590 |
| ECLASS 8.0 | 27270590 |
| ECLASS 8.1 | 27270590 |
| ECLASS 9.0 | 27270590 |
| ECLASS 10.0 | 27273805 |
| ECLASS 11.0 | 27273901 |
| ECLASS 12.0 | 27273901 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| ETIM 7.0 | EC001486 |
| ETIM 8.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
Parametry techniczne - System sprzężenia zwrotnego silnika (1036559) serii SKS/SKM36 - SICK
Nr kat.
OC-SICK002245
Pliki do pobrania - System sprzężenia zwrotnego silnika (1036559) serii SKS/SKM36 - SICK
- dataSheet_SKM36S-HVA0-K02_1036559_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
