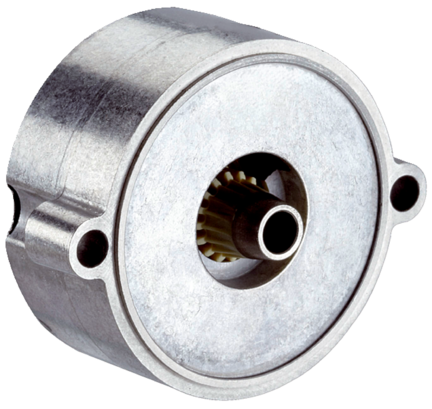

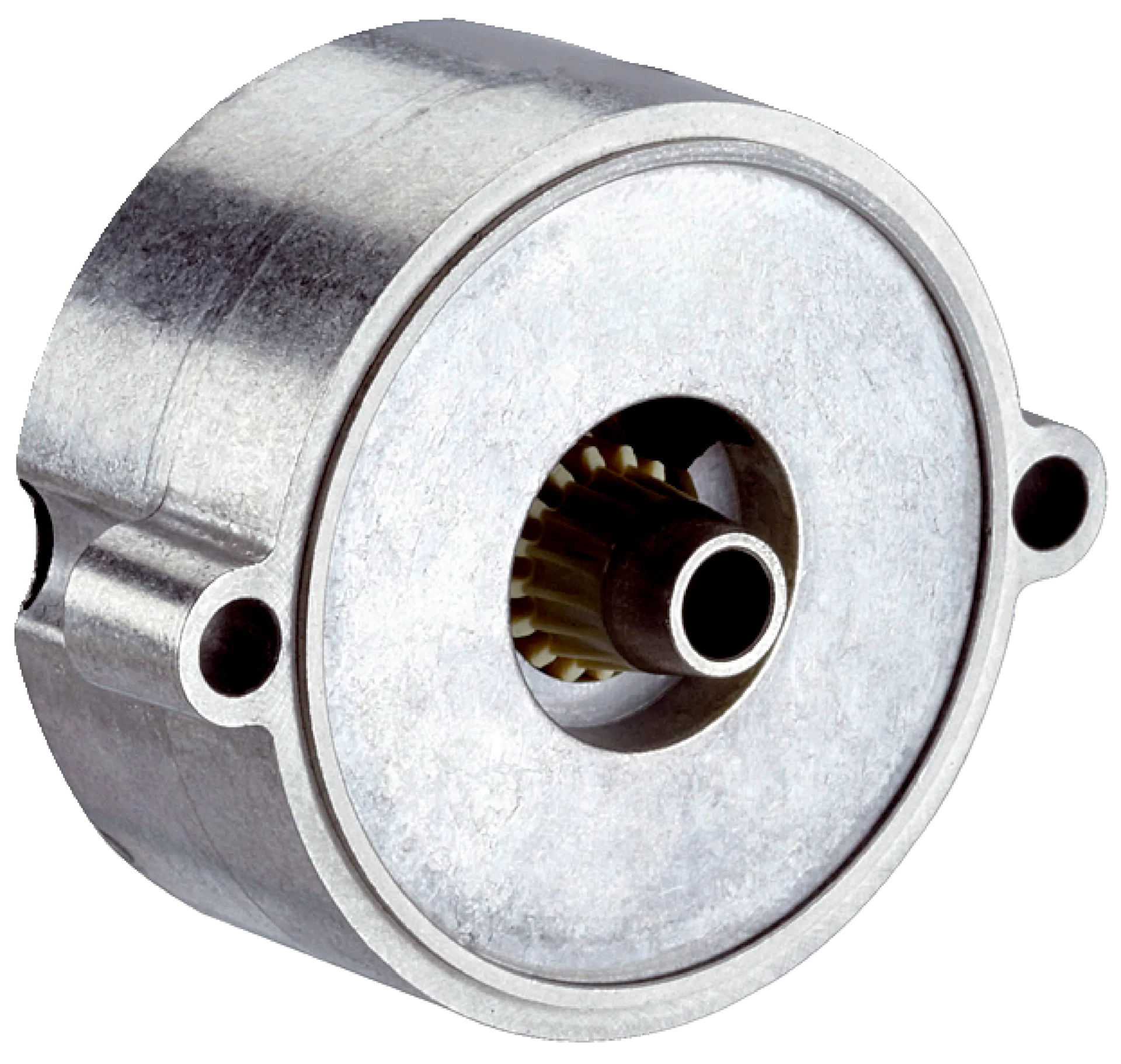

System sprzężenia zwrotnego silnika (1037379) serii SEK/SEL - SICK
SKU: OC-SICK002862
Producent:
SICK
Cena netto/szt.
714,67 zł
879,04 zł
brutto/szt.
.png)
Opis produktu - System sprzężenia zwrotnego silnika (1037379) serii SEK/SEL - SICK
Charakterystyka bezpieczeństwa technicznego
| MTTF D (średni czas do niebezpiecznej awarii) | 275 lat(a) (EN ISO 13849) 1) |
1) W przypadku tego produktu chodzi o produkt standardowy, a nie o część zabezpieczającą w rozumieniu dyrektywy maszynowej. Obliczenie na podstawie nominalnego obciążenia części, średniej temperatury otoczenia 60 °C, częstości stosowania 8760 h/rok. Wszystkie awarie elektroniczne są uważane za awarie niebezpieczne. Szczegółowe informacje — patrz dokument nr 8015532.
Wydajność
| Liczba okresów Sinus/Cosinus na obrót | 16 |
| Liczba bezwzględnie rejestrowanych obrotów | 4.096 |
| Maksymalna liczba kroków na obrót | 512 przez RS 485 |
| Łączna liczba kroków | 2.097.152 |
| Krok pomiarowy | 20 ″ przy interpolacji sygnałów Sinus/Cosinus, np. 12 bit |
| Nieliniowość różnicowa | ± 288 ″, Granice błędów analizy sygnałów Sinus/Cosinus Typowe wartości przy położeniu nominalnym ± 0,1 mm oraz + 20 °C |
| Nieliniowość różnicowa | ± 144 ″, Nieliniowość w jednym okresie Sinus/Cosinus, typowe wartości przy położeniu nominalnym ± 0,1 mm oraz + 20 °C |
| Robocza prędkość obrotowa | ≤ 6.000 min⁻¹, przy której możliwe jest niezawodne odwzorowanie pozycji bezwzględnej |
| Dostępny zakres pamięci | 1.792 Byte |
| Dokładność systemu | ± 432 ″ |
Interfejsy
| Kodowanie wartości bezwzględnej | Binarny |
| Przebieg kodu | Rosnąco, przy obrocie wałka. Zgodnie z kierunkiem ruchu wskazówek zegara, patrząc w kierunku „A” (patrz rysunek wymiarowy), Przy obrocie wałka w prawo, patrząc w kierunku „A” (patrz rysunek wymiarowy) |
| Interfejs komunikacyjny | HIPERFACE ® |
Dane elektryczne
| Typ przyłącza | Wtyk, 8 pinów, promieniowe |
| Napięcie zasilające | 7 V DC ... 12 V DC |
| Zalecane napięcie zasilające | 8 V DC |
| Pobór prądu | < 50 mA 1) |
1) Bez obciążenia.
Dane mechaniczne
| Wykonanie wałka | Wałek stożkowy |

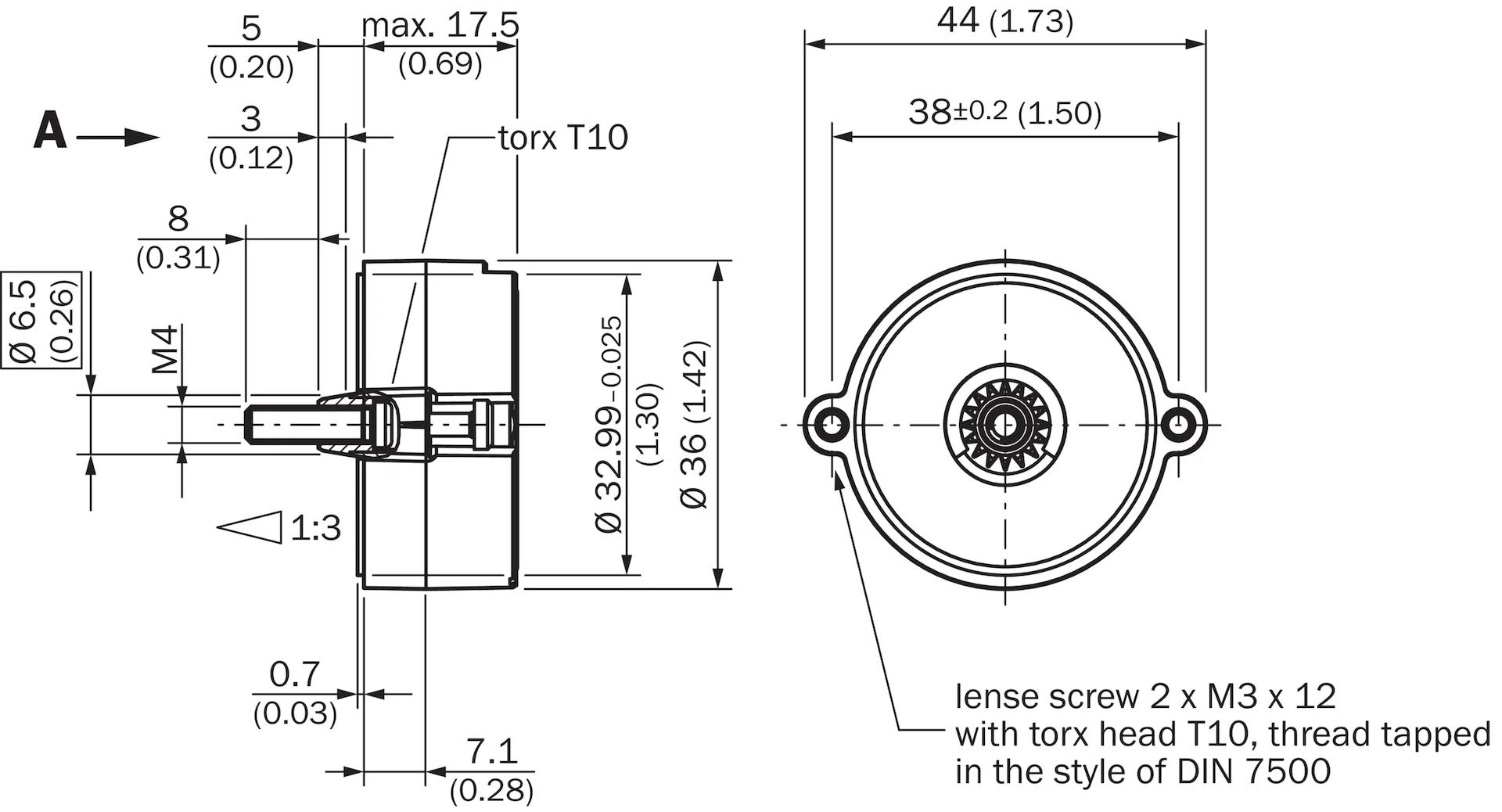

| Wymiary | Patrz rysunek wymiarowy |
| Masa | ≤ 0,05 kg |
| Moment bezwładności wirnika | 1 gcm² |
| Prędkość obrotowa pracy | 12.000 min⁻¹, 12.000 U/min |
| Przyspieszenie kątowe | ≤ 500.000 rad/s² |
| Dopuszczalny promieniowy przesuw wałka | ± 0,15 mm |
| Dopuszczalny osiowy przesuw wałka | ± 0,3 mm |
Dane dotyczące otoczenia
| Zakres temperatury roboczej | –20 °C ... +115 °C |
| Zakres temperatur przechowywania | –50 °C ... +125 °C, bez opakowania |
| Względna wilgotność powietrza/kondensacja wilgoci | 90 %, Roszenie niedopuszczalne |
| Odporność na wstrząsy | 100 g, 10 ms (wg EN 60068-2-27) |
| Zakres częstotliwości odporności na drgania | 50 g, 10 Hz ... 2.000 Hz (EN 60068-2-6) |
| EMC | Wg EN 61000-6-2 i EN 61000-6-3 1) |
| Stopień ochrony | IP20, w stanie zamontowanym, przy podłączonym kontrawtyku i zamkniętej pokrywie (IEC 60529) |
1) Kompatybilność elektromagnetyczna jest gwarantowana zgodnie z podanymi normami, jeśli system sprzężenia zwrotnego jest zamontowany w obudowie przewodzącej prąd elektryczny, która jest połączona poprzez ekran przewodu z centralnym punktem uziemienia regulatora silnika. Przy zastosowaniu innych sposobów ekranowania użytkownik musi przeprowadzić własne testy.
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat EAC / DoC | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27270590 |
| ECLASS 5.1.4 | 27270590 |
| ECLASS 6.0 | 27270590 |
| ECLASS 6.2 | 27270590 |
| ECLASS 7.0 | 27270590 |
| ECLASS 8.0 | 27270590 |
| ECLASS 8.1 | 27270590 |
| ECLASS 9.0 | 27270590 |
| ECLASS 10.0 | 27273805 |
| ECLASS 11.0 | 27273901 |
| ECLASS 12.0 | 27273901 |
| ETIM 5.0 | EC001486 |
| ETIM 6.0 | EC001486 |
| ETIM 7.0 | EC001486 |
| ETIM 8.0 | EC001486 |
| UNSPSC 16.0901 | 41112113 |
Parametry techniczne - System sprzężenia zwrotnego silnika (1037379) serii SEK/SEL - SICK
Nr kat.
OC-SICK002862
Pliki do pobrania - System sprzężenia zwrotnego silnika (1037379) serii SEK/SEL - SICK
- dataSheet_SEL37-HFB0-K02_1037379_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
