Cena netto/szt.
65 749,64 zł
80 872,06 zł
brutto/szt.
.png)

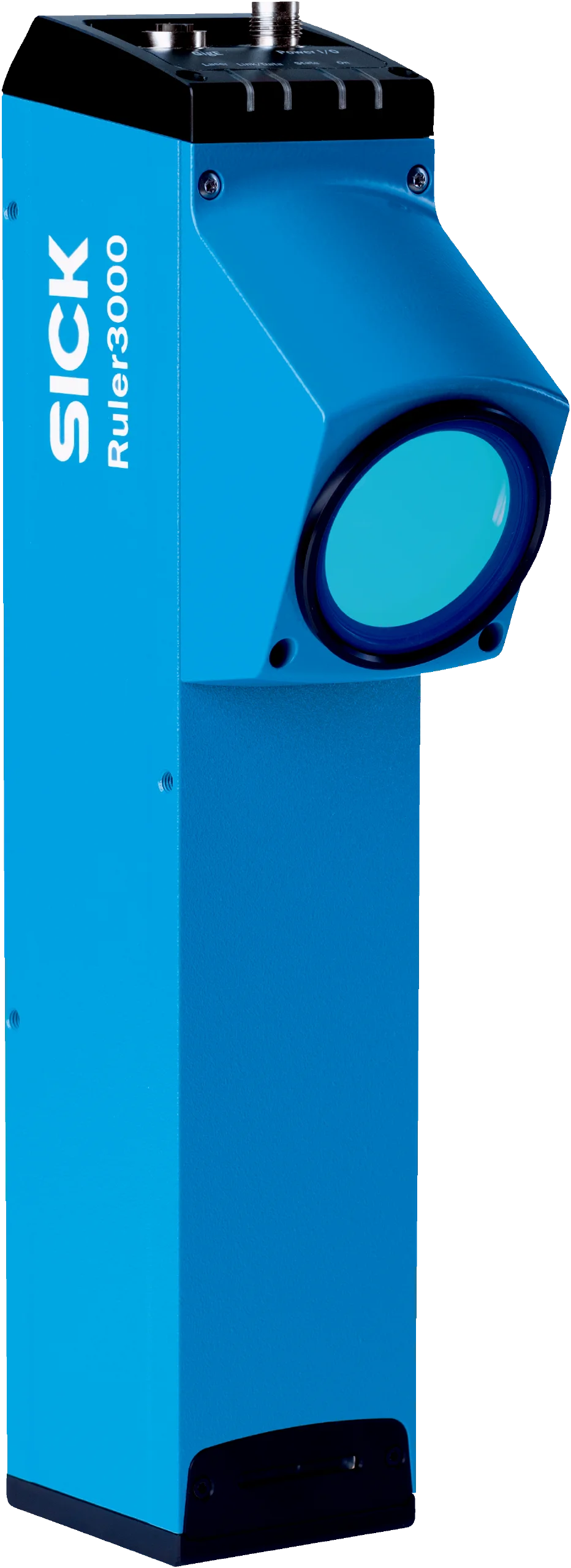

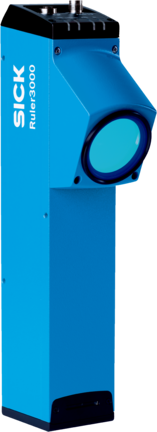

Opis produktu - System wizyjny (1122973) serii Ruler3000 - SICK
Cechy
| Zadanie | Detekcja - Obiekty standardowe Detekcja - Poziom napełnienia Pomiar - Wymiary, kontur i objętość Monitorowanie i kontrola - Jakość Określenie pozycji - Określenie pozycji 3D |
| Technologia | Triangulacja 3D |
| Kategoria produktu | Streaming, wstępnie skalibrowany |
| Technologia Shutter | Global-Shutter |
| Odstęp roboczy | 395 mm ... 815 mm |
| Przykładowe pole widzenia | 500 mm x 290 mm |
| Tryb oświetlenia | Liniowa HDR |
| Podświetlenie | Zintegrowany |
| Kolor oświetlenia | Czerwony, Laser, widzialne, 660 nm, ± 15 nm |
| Klasa lasera | 2 (EN 60825-1:2014+A11:2021; IEC 60825-1:2014, odpowiada standardom wydajności FDA dla produktów laserowych, z wyjątkiem zgodności z normą IEC 60825-1 wyd. 3, według opisu zawartego w dokumencie Laser Notice nr 56 z dnia 8 maja 2019 r.) |
| Synchronizacja danych | Na bieżąco, na sygnał enkodera, zewnętrznie sterowana |
| Wstępna kalibracja | ✔ |
| Pomiar 3D | ✔ |
| Pomiar światła rozproszonego | ✔ |
| Pomiar odbicia światła | ✔ |
| Tłumienie światła zewnętrznego | ✔ 1) |
| Adapter Scheimpfluga, zintegrowany | ✔ |
| Szerokość przy minimalnym odstępie roboczym | 390 mm |
| Szerokość przy maksymalnym odstępie roboczym | 740 mm |
| Maksymalny zakres wysokości | 420 mm |
1) Czerwony filtr pasmowo-przepustowy.
Mechanika/elektryka
| Typ przyłącza | Napięcie – I/O: M12, wtyk 17-pinowy Gigabit Ethernet: M12, 8-pinowe złącze żeńskie, kodowanie X |
| Materiał, przyłącza | M12: niklowany mosiądz |
| Napięcie zasilające | 24 V DC, ± 10 % |
| Tętnienia resztkowe | < 5 V ss |
| Pobór mocy | ≤ 12 W |
| Pobór prądu | ≤ 1,5 A |
| Stopień ochrony | IP65 IP67 |
| Klasa ochrony | III |
| Materiał obudowy | Aluminium |
| Kolor obudowy | Kolor niebieski |
| Materiał szybki przedniej | Szkło płaskie z powłoką antyrefleksyjną |
| Masa | 2,15 kg |
| Wymiary (dł. x szer. x wys.) | 336 mm x 65 mm x 128 mm |
Wydajność
| Czujnik obrazu | Czujnik CMOS firmy SICK z technologią ROCC, M30 |
| Częstotliwość skanowania/odświeżania | 46.000 profili 3D/s, w zredukowanym ROI 7.000 profili 3D/s, Pełny format |
| Punkty danych/profil | 3.200 |
| Powtarzalność | 8 µm 1) |
| Typowa rozdzielczość | Rozdzielczość Z (wysokość): 20 µm ... 71 µm, rozdzielczość X (szerokość): 168 µm ... 313 µm |
1) Wartości wysokości mierzone dla różnych pozycji w polu widzenia. Na każdej pozycji przeprowadzanych jest 20 pomiarów. Wartość powtarzalności to 3-krotność odchylenia standardowego (3 σ) dla wszystkich pomiarów we wszystkich pozycjach.
Interfejsy
| ||||
| Program konfiguracyjny | Stream Setup | |||
| System operacyjny | Windows 10 | |||
| Interfejs do programowania | GenAPI, GenTL, zastrzeżone rozwiązanie SICK GenIStream | |||
| Wejścia/wyjścia | 4 x HIGH= 10 V ... 28,8 V, konfigurowany | |||
| Interfejs dla enkodera | RS-422 5 V, 2 x HTL single-ended |
Dane dotyczące otoczenia
| Odporność na udary | 15 g, 3 cykle na oś |
| Obciążenie przez drgania | 5 g, 10 Hz ... 150 Hz (EN 60068-2-6) |
| Temperatura otoczenia pracy | 0 °C ... +50 °C 1) |
| Temperatura składowania | –30 °C ... +70 °C 1) |
| Dokładność głębokości | 8 µm 2) |
1) Bez kondensacji.
2) Wartości wysokości mierzone dla różnych pozycji w polu widzenia. Na każdej pozycji przeprowadzanych jest 20 pomiarów. Wartość powtarzalności to 3-krotność odchylenia standardowego (3 σ) dla wszystkich pomiarów we wszystkich pozycjach.
Klasyfikacje
| ECLASS 5.0 | 27310205 |
| ECLASS 5.1.4 | 27310205 |
| ECLASS 6.0 | 27310205 |
| ECLASS 6.2 | 27310205 |
| ECLASS 7.0 | 27310205 |
| ECLASS 8.0 | 27310205 |
| ECLASS 8.1 | 27310205 |
| ECLASS 9.0 | 27310205 |
| ECLASS 10.0 | 27310205 |
| ECLASS 11.0 | 27310205 |
| ECLASS 12.0 | 27310205 |
| ETIM 5.0 | EC001820 |
| ETIM 6.0 | EC001820 |
| ETIM 7.0 | EC001820 |
| ETIM 8.0 | EC001820 |
| UNSPSC 16.0901 | 43211731 |
Parametry techniczne - System wizyjny (1122973) serii Ruler3000 - SICK
Nr kat.
OC-SICK022160
Pliki do pobrania - System wizyjny (1122973) serii Ruler3000 - SICK
- dataSheet_V3DU3-060RM21A_1122973_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
