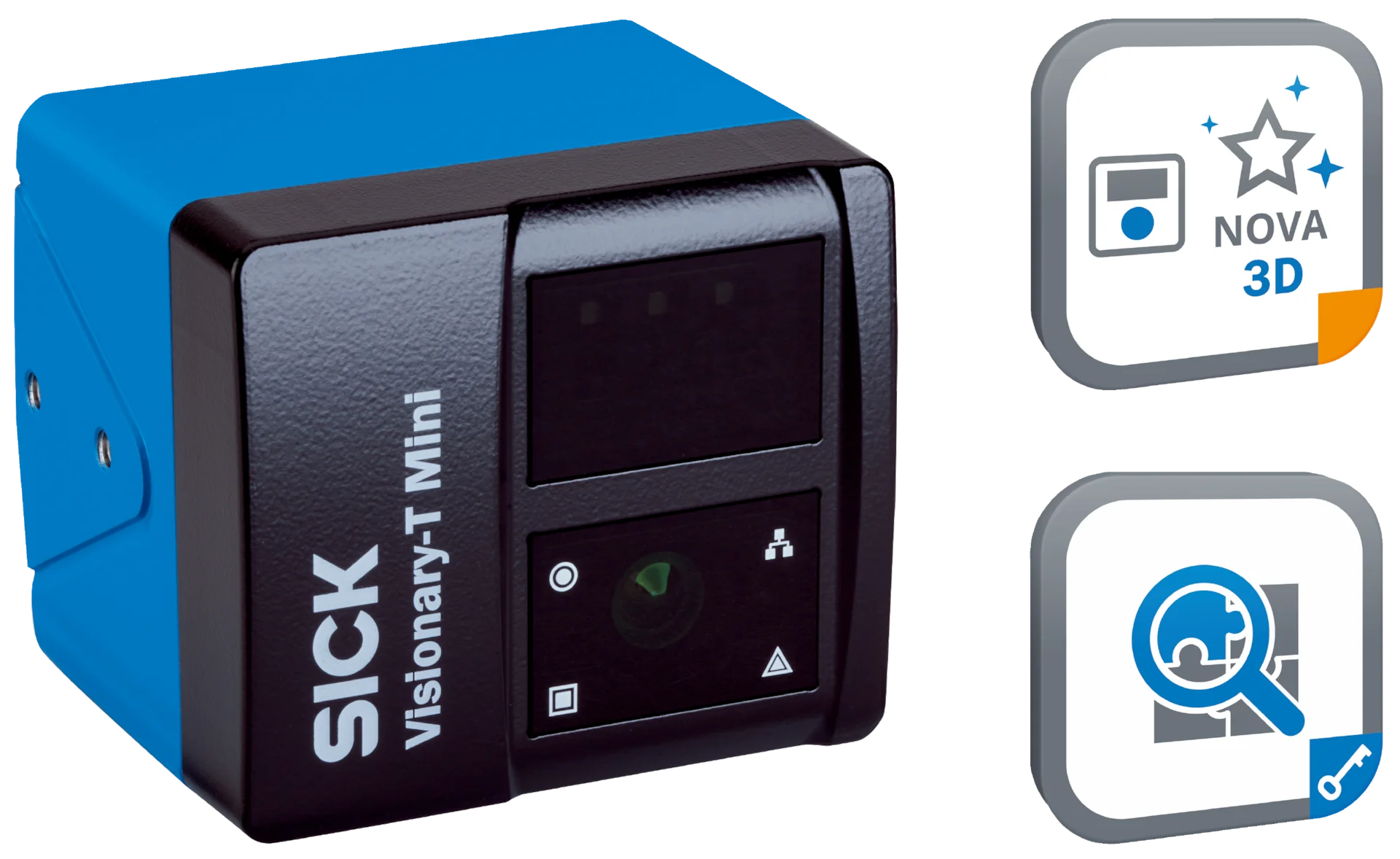

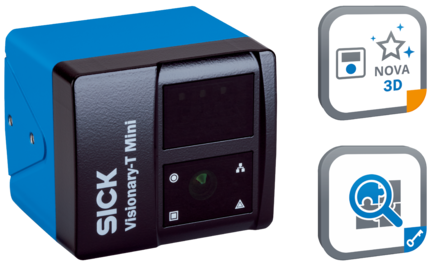

System wizyjny (1138469) serii Visionary-T Mini - SICK
SKU: OC-SICK024602
MPN: 1138469
Producent:
SICK
Cena netto/szt.
10 700,47 zł
13 161,58 zł
brutto/szt.
.png)
Opis produktu - System wizyjny (1138469) serii Visionary-T Mini - SICK
Cechy
| Zadanie | Detekcja - Obiekty standardowe Pomiar - Wymiary, kontur i objętość Pomiar - Poziom napełnienia Pomiar - Liczba Monitorowanie i kontrola - Jakość Określenie pozycji - Określenie pozycji 3D |
| Technologia | Technologia zdjęć time-of-flight 3D |
| Kategoria produktu | Programowalny, wstępnie skalibrowany, konfigurowany |
| Zintegrowana aplikacja | Zainstalowana aplikacja SICK Nova Visionary-T Mini SensorApp wraz z licencją Presence Inspection umożliwia łatwą kontrolę obecności za pomocą systemu wizyjnego 3D. Dane są przetwarzane wewnątrz urządzenia. Aplikację SICK SensorApp można odinstalować. |
| SensorApp | Nova Visionary-T Mini , zainstalowane |
| Zawarta licencja | Presence Inspection License Quality Inspection Upgrade License |
| Typ licencji | Oprogramowanie jest udostępniane na zasadzie licencji do urządzenia. Licencja jest każdorazowo powiązana z określonym identyfikatorem sprzętowym. |
| Okres licencji | Licencja jest udzielana bez ograniczenia czasowego. |
| Odstęp roboczy | ≤ 16 m 1) |
| Kąt detekcji | 70° x 60° |
| Rozdzielczość kątowa | 0,14° x 0,14° |
| Podświetlenie | Zintegrowany |
| Kolor oświetlenia | Podczerwień, Laser, światło niewidzialne, 855 nm, ± 5 nm |
| Klasa lasera | 1, P0 < 17 mW, t < 25 ns (EN/IEC 60825-1:2007, IEC 60825-1:2014, EN 60825-1:2014+A11:2021) 2) |
| Kontrole skali szarości | ✔ |
1) Zależnie od właściwości obiektu docelowego w zakresie remisji w podczerwieni.
2) Odpowiada normie 21 CFR 1040.10 z wyjątkiem odstępstw w zakresie Laser Notice No. 56 z 8 maja 2019 r. i norm następczych.
Mechanika/elektryka
| Typ przyłącza | Zasilanie / I/O: M12, 8-pinowe, kodowanie A Gigabit Ethernet: M12 8-pinowe, kodowanie X |
| Napięcie zasilające | 24 V DC 1) |
| Pobór mocy | Typ. 12 W, bez wejść/wyjść cyfrowych < 8 W, w trybie oszczędzania energii |
| Wartość szczytowa prądu | 2 A |
| Stopień ochrony | IP65 IP67 |
| Klasa ochrony | III |
| Kolor obudowy | Niebieski, czarny |
| Masa | 520 g |
| Wymiary (dł. x szer. x wys.) | 80 mm x 70 mm x 77 mm |
1) Od –30% do +25%.
Wydajność
| Liczba pikseli | 512 px x 424 px |
| Procesor | 1,8 GHz, 4 × ARM Cortex 1) |
| Częstotliwość skanowania/odświeżania | ≤ 30 fps |
| Czas ekspozycji | ≤ 10 ms |
| Powtarzalność | Ok. 0,8 mm, przy odstępie roboczym 1 m 2) Ok. 5 mm, przy odstępie roboczym 7 m 2) |
| Opóźnienie przy włączaniu | Ok. 20 s Opóźnienie włączenia może się znacznie zwiększyć w przypadku temperatur otoczenia poniżej 0°C. |
| Czas odpowiedzi | Ok. 50 ms |
| Tryb współistnienia kamery | Automatyczny |
1) Niektóre zasoby procesora są wymagane do przetwarzania wewnętrznego. Aktualne wykorzystanie procesora jest wyświetlane w SICK AppStudio w monitorze procesora.
2) Wartości pojedyncze – patrz tabela.
Interfejsy
| ||||
| Program konfiguracyjny | Nova Visionary-T Mini , SICK AppManager, SICK AppStudio, Interfejs WWW, interfejs telegramu | |||
| Wejścia/wyjścia cyfrowe | 6 Maksymalny prąd na wyjście cyfrowe 100 mA. Maksymalny prąd całkowity na wszystkich wyjściach cyfrowych ≤ 500 mA. Spadek napięcia na wyjściu dla 100 mA < 2 V. Zabezpieczenie przeciwzwarciowe. | |||
| Wskazania optyczne | 4 Diody LED sygnalizujące stan |
Dane dotyczące otoczenia
| Kompatybilność elektromagnetyczna (EMC) | IEC 61000-6-4:2018 / EN IEC 61000-6-4:2019, IEC 61000-6-2:2005 / EN 61000-6-2:2005 / IEC 61000-6-2:2016 / EN IEC 61000-6-2:2019 |
| Odporność na drgania | 5 g 10 Hz 500 Hz (IEC 60068-2-6:2008, IEC 60068-2-64:2008) |
| Odporność na wstrząsy | 30 g, 11 ms (IEC 60068-2-27:2008) |
| Temperatura otoczenia pracy | –10 °C ... +50 °C 1) |
| Temperatura składowania | –20 °C ... +80 °C |
| Temperatura obudowy kamery | –10 °C ... +65 °C, Jeśli nie jest zapewnione wystarczające odprowadzanie ciepła (połączenie mechaniczne, wentylacja itp.), radiatory (patrz Akcesoria) mogą utrzymywać temperaturę obudowy poniżej maksimum 65°C. |
| Odporność na światło zewnętrzne | ≥ 50 klx 2) |
| Dokładność głębokości | Ok. 0,8 mm, przy odstępie roboczym 1 m 3) Ok. 5 mm, przy odstępie roboczym 7 m 3) |
1) Kamera może być używana po czasie nagrzewania wstępnego 45 minut (przy ≥ –10°C) i z częstotliwością odświeżania obrazu > 25 fps również w temperaturze otoczenia od –20°C. W przypadku niższego odprowadzania ciepła możliwa jest również częstotliwość odświeżania obrazu < 25 fps.
2) Światło słoneczne przy pomiarze z odległości 2,0 m.
3) Wartości pojedyncze – patrz tabela.
Klasyfikacje
| ECLASS 5.0 | 27310205 |
| ECLASS 5.1.4 | 27310205 |
| ECLASS 6.0 | 27310205 |
| ECLASS 6.2 | 27310205 |
| ECLASS 7.0 | 27310205 |
| ECLASS 8.0 | 27310205 |
| ECLASS 8.1 | 27310205 |
| ECLASS 9.0 | 27310205 |
| ECLASS 10.0 | 27310205 |
| ECLASS 11.0 | 27310205 |
| ECLASS 12.0 | 27310205 |
| ETIM 5.0 | EC001820 |
| ETIM 6.0 | EC001820 |
| ETIM 7.0 | EC001820 |
| ETIM 8.0 | EC001820 |
| UNSPSC 16.0901 | 43211731 |
Parametry techniczne - System wizyjny (1138469) serii Visionary-T Mini - SICK
Nr kat.
OC-SICK024602
Pliki do pobrania - System wizyjny (1138469) serii Visionary-T Mini - SICK
- dataSheet_V3S145-1AAAABA-NOVA-PI_1138469_pl.pdf Pobierz
Adres producenta/dystrybutora
SICK Sp. z o.o.
ul. Nakielska 3
01-106 Warszawa
Polska
