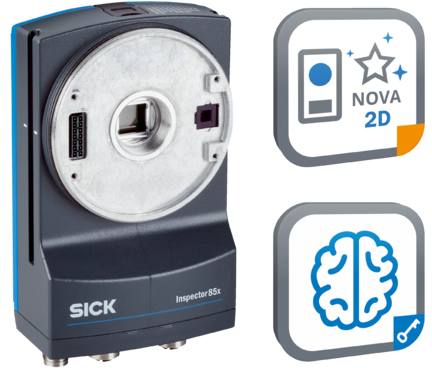

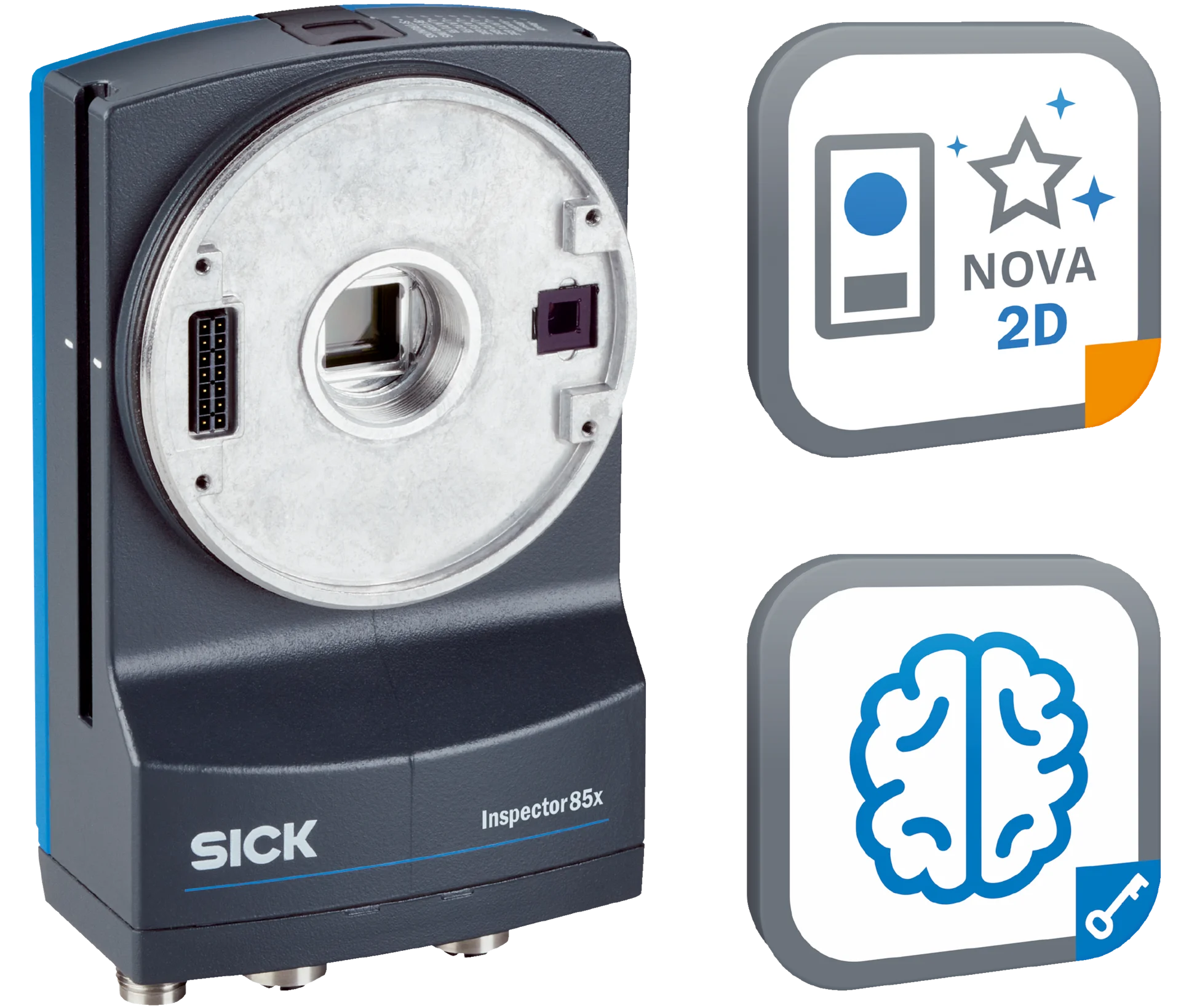

Opis produktu - System wizyjny (1139002) serii Inspector85x - SICK
Cechy
| Zadanie | Detekcja - Obiekty standardowe Pomiar - Wymiary, kontur i objętość Pomiar - Liczba Identyfikacja - Kod 2D Identyfikacja - OCR Identyfikacja - Wzór Identyfikacja - Klasyfikowanie Identyfikacja - Sortowanie Określenie pozycji - Określenie pozycji 2D | |||||
| Technologia | Zdjęcie 2D | |||||
| Kategoria produktu | Programowalny, konfigurowany | |||||
| SensorApp | Nova InspectorP | |||||
| Zawarta licencja | Intelligent Inspection License | |||||
| Możliwości rozbudowy | Dodatek do programu narzędziowego SICK Nova umożliwia dodawanie indywidualnych narzędzi klienta lub nowych narzędzi. Projektowanie i dostosowywanie narzędzi jest obsługiwane przez SICK AppSpace oraz SICK AppStudio. | |||||
| Typ licencji | Oprogramowanie jest udostępniane na zasadzie licencji do urządzenia. Licencja jest każdorazowo powiązana z określonym identyfikatorem sprzętowym. | |||||
| Okres licencji | Licencja jest udzielana bez ograniczenia czasowego. | |||||
| Zestaw narzędzi | SICK Algorithmus API HALCON | |||||
| Czujnik | Matryca CMOS, skala szarości | |||||
| Technologia Shutter | Global-Shutter | |||||
| Ognisko optyczne | Regulowana ogniskowa (ręcznie) | |||||
| Odstęp roboczy | 500 mm ... 2.500 mm, w zależności od obiektywu 1) | |||||
| Podświetlenie | Zamawiany osobno jako wyposażenie dodatkowe | |||||
| Plamka świetlna | LED, widzialne, zielony, 525 nm, ± 15 nm | |||||
| Wskaźnik wzajemnego położenia | Laser, czerwony, 630 nm ... 680 nm | |||||
| Klasa lasera | 1, odpowiada normie 21 CFR 1040.10 z wyjątkiem odstępstw w zakresie “Laser Notice No. 56” z 24 maj 2019 r. (IEC 60825-1:2014, EN 60825-1:2014) | |||||
|
1) Szczegóły – patrz wykres pola widzenia.
Mechanika/elektryka
| Typ przyłącza | 1 x M12, wtyk 17-pinowy, kodowanie A (Power, we/wy) 1 x M12, złącze żeńskie 5-pinowe (oświetlenie zewnętrzne) 1 x M12, 8-pinowe złącze żeńskie, kodowanie X (Gigabit Ethernet) 2 x M12, złącze żeńskie 4-pinowe, kodowanie D (magistrala sieciowa Ethernet) |
| Napięcie zasilające | 24 V DC, ± 20 % 1) |
| Pobór mocy | Typ. 24 W, ± 20 % 2) |
| Stopień ochrony | IP65 (IEC 60529:2013 +C1:2013 +C2:2015 +AMD2 C1:2019, EN 60529:1991 +A1:2010 +A2:2013 +AC:2019-02) |
| Materiał obudowy | Odlew ciśnieniowy ze stopu aluminium |
| Masa | 640 g, bez obiektywu i przewodów podłączeniowych |
| Wymiary (dł. x szer. x wys.) | 143,3 mm x 90 mm x 46 mm 3) |
1) Źródło napięcia według ES1 (EN62368-1) wzgl. SELV (EN 60950-1).
2) Przy nieobciążonych wyjściach cyfrowych.
3) Tylko obudowa bez obiektywu i osłony ochronnej układu optycznego.
Wydajność
| Rozdzielczość czujnika | 2.464 px x 2.048 px (5 Mpixel) |
| Częstotliwość skanowania/odświeżania | 40 Hz 1) |
1) Maksymalny, w przypadku długich czasów naświetlania niższy. Tylko czas rejestrowania obrazu, nie zawiera niezbędnego dodatkowo czasu przetwarzania.
Interfejsy
| ||||||
| ||||||
| ||||||
| Interfejsy użytkownika | Serwer sieciowy | |||||
| Program konfiguracyjny | Interfejs WWW (konfiguracja SensorApp), SICK AppManager (ustalanie IP oraz konfiguracja, instalacja SensorApp), SICK AppStudio (programowanie) | |||||
| Zapis i odczyt danych | Zapis obrazów i danych za pośrednictwem zewnętrznego serwera FTP | |||||
| Wejścia/wyjścia | 2 wejścia optoizolowane, fizyczne, przełączające 4 konfigurowalnych wejść/wyjść, fizyczne, przełączające (3 na przyłączu Power-I/O, 1 na przyłączu oświetlenia zewnętrznego) | |||||
| Prąd wyjściowy | ≤ 50 mA | |||||
| Maksymalna częstotliwość enkodera | 50 kHz | |||||
| Zewnętrzne oświetlenie | Wewnętrzne zasilanie elektryczne oraz wyzwalacz za pośrednictwem zewnętrznego przyłącza oświetlenia (maks. 1 A) lub zewnętrzne zasilanie elektryczne i wyzwalacz za pośrednictwem wyjścia cyfrowego | |||||
| Wskazania optyczne | 12 LEDs (10 x wskaźnik stanu, 2 x sygnał zwrotny) |
Dane dotyczące otoczenia
| ||||||
| Odporność na drgania | EN 60068-2-6:2007, EN 60068-2-64:2019 | |||||
| Odporność na wstrząsy | EN 60068-2-27:2008 | |||||
| Temperatura otoczenia pracy | 0 °C ... +50 °C 1) | |||||
| Temperatura składowania | –20 °C ... +70 °C | |||||
| Dopuszczalna względna wilgotność powietrza | ≤ 90 %, bez kondensacji | |||||
| Wysokość zastosowania (n.p.m.) | < 5.000 m |
1) W przypadku temperatury otoczenia pracy ≥ 45°C zapewnić wystarczające odprowadzanie ciepła za pomocą montażu.
Certyfikaty
| EU declaration of conformity | ✔ |
| UK declaration of conformity | ✔ |
| ACMA declaration of conformity | ✔ |
| China-RoHS | ✔ |
| Certyfikat cULus | ✔ |
| Certyfikat Profinet | ✔ |
| Certyfikat Ethernet/IP | ✔ |
Klasyfikacje
| ECLASS 5.0 | 27310205 |
| ECLASS 5.1.4 | 27310205 |
| ECLASS 6.0 | 27310205 |
| ECLASS 6.2 | 27310205 |
| ECLASS 7.0 | 27310205 |
| ECLASS 8.0 | 27310205 |
| ECLASS 8.1 | 27310205 |
| ECLASS 9.0 | 27310205 |
| ECLASS 10.0 | 27310205 |
| ECLASS 11.0 | 27310205 |
| ECLASS 12.0 | 27310205 |
| ETIM 5.0 | EC001820 |
| ETIM 6.0 | EC001820 |
| ETIM 7.0 | EC001820 |
| ETIM 8.0 | EC001820 |
| UNSPSC 16.0901 | 43211731 |
Parametry techniczne - System wizyjny (1139002) serii Inspector85x - SICK
Nr kat.
OC-SICK024703
Pliki do pobrania - System wizyjny (1139002) serii Inspector85x - SICK
- dataSheet_V2D8505P-1MCXXXAF0SXXXX_1139002_pl.pdf Pobierz
