Szybkozłącze hydrauliczne Pioneer ISO 5675, seria 9200 (9250-4L) - Parker

Sprzęgły Pioneer serii 9200 (hydrauliczne) 3000 psi, to wysokiej klasy sprzęgły podciśnieniowe, które łączą się z sutkami serii 8010 (IS0 5675, uniwersalne męskie

końcówki Pioneer).Seria 9200 Parkera to podwójne wyłączanie, aktywacja dźwigni, szybkie łączenie pod ciśnieniem. Sprzęgacz umożliwia połączenie i rozłączenie bez ciśnienia, gdy sprzęg lub szynka są pod ciśnieniem. Wałek rozrządzony dźwignią blokuje zarówno zawory sprzęga, jak i nipple w pozycji otwartej lub zamkniętej. "Zamknięty" przepływ jest odcinany przy sprzęgle, co umożliwia łatwe podłączenie i odłączanie. Zawory w pozycji "Otwarte" są zablokowane, co uniemożliwia kontrolę przepływu i nie są podatne na przepięcia hydrauliczne. Zawory zamykają się automatycznie, jeśli sprzęg zostanie przypadkowo odłączony lub w przypadku zerwania.

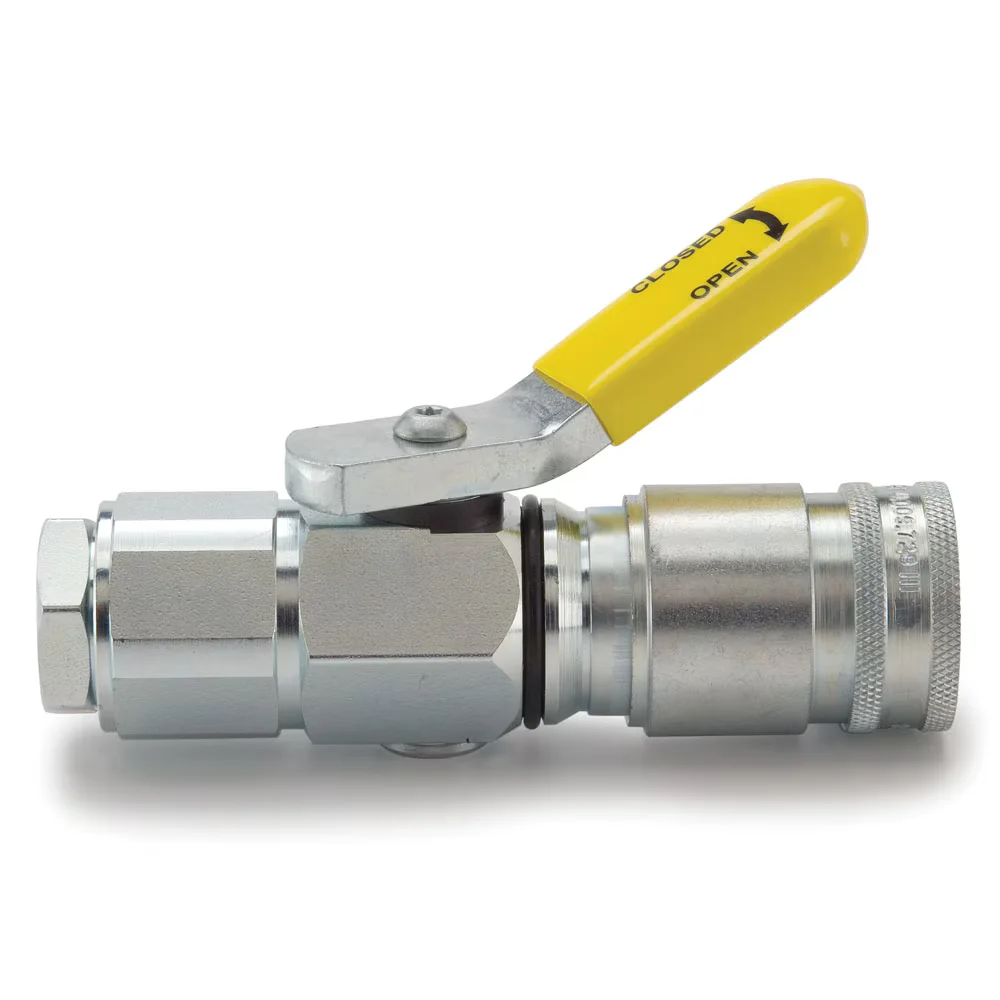

Sprzęgła dźwigniowe serii 9200 Pioneer dostępne są w rozmiarze 1/2" z orientacją dźwigni w prawo lub lewo. Czerwone uchwyty dźwigniowe oznaczają działanie prawej, a żółte uchwyty dźwigniowe oznaczają obsługę lewą ręką. Sprzęgła są kompatybilne z podwójnymi zaciskami 9006-4 i można je również kupić jako zestaw serii 9500 z 2 sprzęgłami, zaciskiem i ochroną przed pyłem.

Charakterystyka techniczna:

• Rozmiar: 1/2"
• Materiał: stal
• Końce portów: żeńskie NPTF, żeńskie UNF
• Opcje uszczelnień: nitryl, EPR, fluorocarbon, neopren
• Wersja -320 ma sprężynę tulejową o niższej sile, ułatwiając połączenie, gdy nie jest zamontowana w zacisku
• Wersja -334 łączy się z 1

/4" ISO 7241-B Rynki:

• Rolnictwo
• Sprzęt mobilny
• Cechy/zalety przemysłowe

:

• Podłączać i odłączać z minimalnym wysiłkiem, gdy przewody są pod ciśnieniem
• Dźwignia blokuje zawory w pozycji otwartej, aby nie były podatne na skoki ciśnienia i uniemożliwiają kontrolę

przepływu • Dźwignia blokuje zawory w pozycji zamkniętej, umożliwiając łatwe podłączenie i odłączenie podczas ciśnienia

• Orientacja dźwigni dla prawej i lewej strony z kolorowymi uchwytami ułatwia identyfikację linii

podnoszących i opuszczających• Sprzęgło się rozłącza, a zawory automatycznie zamykają w przypadku oderwania

• Globalnie łączy się z uniwersalnymi końcówkami męskimi (nipple) Pioneer spełniającymi normy ISO 5675
• Funkcjonalnie może zastąpić podwójne szybkozłącze odcinające i dwa zawory

kulowe wysokiego ciśnienia Zastosowania:

• Ciągniki i urządzenia

mobilne • Osprzęt rolniczy wymagający odłączenia

• Hydraulika

przemysłowa • NIE zaleca się stosowania z gazowymi lub ściśliwymi podłożami
