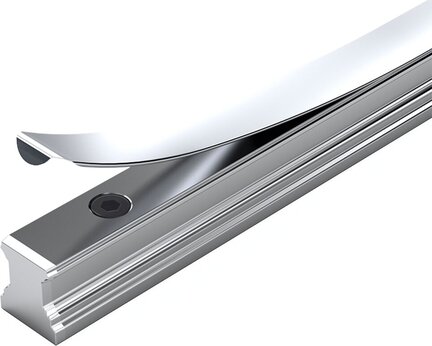

Szyna kulkowa, BNS, wielkość konstr. 25, stal CS, normalna dokładność, KSA-025-BNS-N-MB-00 (R167720433) - Bosch-Rexroth

SKU: OC-REXROTH326743

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Szyna kulkowa, BNS, wielkość konstr. 25, stal CS, normalna dokładność, KSA-025-BNS-N-MB-00 (R167720433) - Bosch-Rexroth

Szyna kulkowa jest bardzo precyzyjna i charakteryzuje się następującymi cechami produktu: Wielkość 25 Konstrukcja BNS: Szerokość = szeroka, długość = normalna, wysokość = standardowa Szyna prowadząca ze stali niskowęglowej CS Mocowanie MB: Mocowanie śrubami od dołu Pokrywa 00: Bez pokrywy Normalna klasa dokładności Liczba kawałków: 3 Szyna w wersji standardowej

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	25/70
Konstrukcja	BNS – szeroka szyna prowadząca
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa dokładności	N – normalna
Montaż szyny prowadzącej	Przykręcane śrubami od dołu
Pokrywa szyny prowadzącej	Bez pokrywy taśmowej
Maksymalna długość Lmax [mm]	3836.0
Minimalna długość Lmin [mm]	100.0
Liczba otworów nB	48
Liczba sekcji	3-częściowe
Masa m (kg/m) [kg/m]	11.6
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Masa [kg]	0
Zalecana długość szyny	L = n_B• T‒ 4 mm
Informacja o produkcie	Należy skonfigurować produkt, aby można było dodać go do koszyka.
Podziałka T, szyna prowadząca [mm]	80
Wymiar A2 [mm]	69
Wymiar H2 bez pokrywy taśmowej [mm]	23.55
Wymiar N7 [mm]	12
Wymiar S7, średnica gwintu	M6
Wymiar T [mm]	80
Wymiar T1 maks. [mm]	70
Wymiar T1 min [mm]	10
Wymiar T1 s [mm]	38
Wymiar T3 [mm]	40
Wskazówka, wymiary T1 s	Zalecany wymiar preferowany T1_S z tolerancjami ± 0,75.
