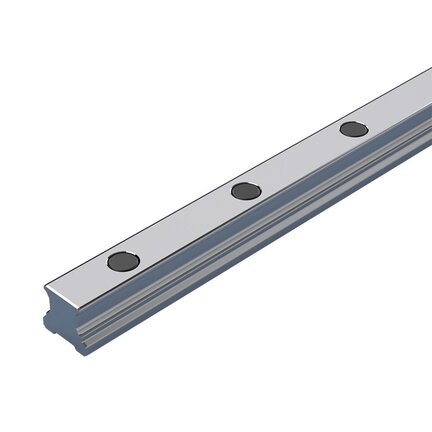

Szyna kulkowa Compact Line, SNS, wielkość konstr. 45, stal CS, dokładność: normalna, KSE-045-SNS-N (R205540451) - Bosch-Rexroth

SKU: OC-REXROTH038038

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Szyna kulkowa Compact Line, SNS, wielkość konstr. 45, stal CS, dokładność: normalna, KSE-045-SNS-N (R205540451) - Bosch-Rexroth

Szyna kulkowa jest precyzyjna i wyróżnia się następującymi cechami produktowymi:
Wielkość 45
Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa
Szyna prowadząca ze stali niskowęglowej CS
Mocowanie MA: Mocowanie śrubami od góry
Pokrywa AK: Zatyczki ochronne z tworzywa sztucznego
Normalna klasa dokładności
Szyna w długości fabrycznej

Szyny prowadzące w długościach fabrycznych są dostępne jedynie bez obróbki końcówek i w długościach stopniowanych co cztery metry.

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	45
Konstrukcja	SNS – standard – szyna prowadząca
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa dokładności	N – normalna
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Maksymalna długość Lmax [mm]	4150.0
Masa m (kg/m) [kg/m]	7.7
Masa [kg]	10.5
Zalecana długość szyny	L = n_B• T‒ 4 mm
Wskazówka, dynamiczny moment skręcający Mt50	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 50 000 m wg DIN ISO 14728-1.
Wskazówka, dynamiczny moment skręcający Mt100	Wartości nośności dynamicznej i momentów bazują na drodze przesuwu 100 000 m wg DIN ISO 14728-1.
Podziałka T, szyna prowadząca [mm]	105

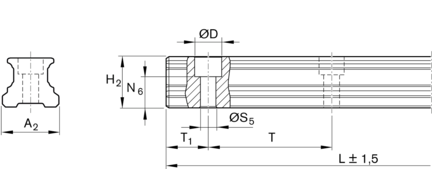

Wymiar A2 [mm]	45
Wymiar D [mm]	20
Wymiar H2 bez pokrywy taśmowej [mm]	33
Wymiar N6 [mm]	17
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S5 [mm]	14
Wymiar T [mm]	105
Wymiar T1 maks. [mm]	89
Wymiar T1 min [mm]	16
Wymiar T1 s [mm]	50.5
