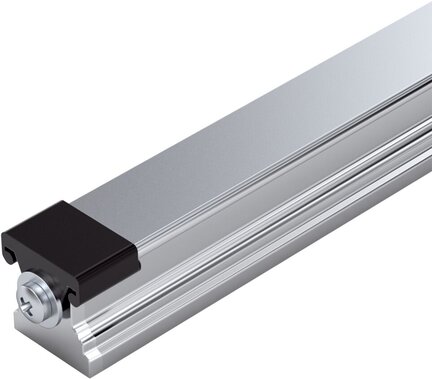

Szyna kulkowa, SNO, wielkość konstr. 25, stal CS, superprecyzyjna dokładność, KSA-025-SNO-S-MA-AB (R16052D132) - Bosch-Rexroth

SKU: OC-REXROTH327135

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Szyna kulkowa, SNO, wielkość konstr. 25, stal CS, superprecyzyjna dokładność, KSA-025-SNO-S-MA-AB (R16052D132) - Bosch-Rexroth

Szyna kulkowa jest bardzo precyzyjna i charakteryzuje się następującymi cechami produktu: Wielkość 25 Konstrukcja SNO: Szerokość = wąska, długość = normalna, wysokość = bez rowka spodniego Szyna prowadząca ze stali niskowęglowej CS Mocowanie MA: Mocowanie śrubami od góry Pokrywa AB: Pokrywa taśmowa Superprecyzyjna klasa dokładności Liczba sekcji: 2 Szyna w wersji standardowej

Obszar zastosowania: Do trudnych warunków otoczenia
Pokrywa taśmowa z odpornej na korozję stali sprężynowej zgodnie z DIN EN 10088 i przykręcane zatyczki ochronne z tworzywa sztucznego (z otworem gwintowanym po stronie czołowej)
Z gładką powierzchnią denną do powierzchni montażowych z odlewu mineralnego
Bardzo duża sztywność we wszystkich kierunkach obciążania
Tylko jedna pokrywa do wszystkich otworów

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	25
Konstrukcja	SNO – bez rowka spodniego, szyna prowadząca
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa dokładności	SP – superprecyzyjna
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Pokrywa szyny prowadzącej	Z pokrywą taśmową i kołpakami ochronnymi
Maksymalna długość Lmax [mm]	5816.0
Minimalna długość Lmin [mm]	86.0
Liczba otworów nB	64
Liczba sekcji	2-częściowe
Masa m (kg/m) [kg/m]	3.2
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Masa [kg]	0

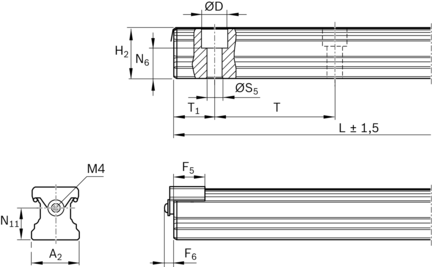

Zalecana długość szyny	L = n_B• T‒ 4 mm
Informacja o produkcie	Należy skonfigurować produkt, aby można było dodać go do koszyka.
Podziałka T, szyna prowadząca [mm]	60
Wymiar A2 [mm]	23
Wymiar D [mm]	11
Wymiar F5 [mm]	15.2
Wymiar F6 [mm]	6.5
Wymiar H2 z pokrywą taśmową [mm]	24.45
Wskazówka, H2 z pokrywą taśmową	Z pokrywą taśmową 0,2 mm
Wymiar N11 [mm]	15
Wymiar N6 [mm]	15.2
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S5 [mm]	7
Wymiar T [mm]	60
Wymiar T1 maks. [mm]	50
Wymiar T1 min [mm]	13
Wymiar T1 s [mm]	28
Wskazówka, wymiary T1 min	Jeśli T_{1 min} nie jest osiągnięte, gwint po stronie czołowej nie jest możliwy. Zabezpieczyć pokrywę taśmową! Przestrzegać wskazówek dotyczących montażu!
Wskazówka, wymiary T1 s	Zalecany wymiar preferowany T1_S z tolerancjami ±0,75.
Wysokość szyny prowadzącej H2 z pokrywą taśmową [mm]	24.45
