Szyna kulkowa, SNS, wielkość konstr. 15, resist NRII, precyzyjna dokładność, KSA-015-SNS-P-MA-SC (R204514237) - Bosch-Rexroth

SKU: OC-REXROTH327703

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Szyna kulkowa, SNS, wielkość konstr. 15, resist NRII, precyzyjna dokładność, KSA-015-SNS-P-MA-SC (R204514237) - Bosch-Rexroth

Szyna kulkowa z Resist NRII jest odporna na korozję i wysoce precyzyjna. Wyróżnia się następującymi cechami produktowymi: Wielkość konstrukcyjna 15 Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa Szyna prowadząca ze stali odpornej na korozję zgodnie z DIN 10088 Mocowanie MA: Mocowanie śrubami od góry Pokrywa SC: Pokrywa taśmowa i podkładki Precyzyjna klasa dokładności Liczba kawałków: 7 Szyna w standardowej wersji

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	15
Konstrukcja	SNS – standard – szyna prowadząca
Materiał, prowadnice szynowe profilowe	Stal odporna na korozję (Resist NR II)
Klasa dokładności	P – precyzyjny
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Pokrywa szyny prowadzącej	Z pokrywą taśmową, śrubą, podkładką
Maksymalna długość Lmax [mm]	1856.0
Minimalna długość Lmin [mm]	84.0
Liczba otworów nB	30
Liczba sekcji	7-częściowe
Masa m (kg/m) [kg/m]	1.4
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku niskich ujemnych temperatur prosimy o kontakt.
Masa [kg]	0
Zalecana długość szyny	L = n_B• T‒ 4 mm
Informacja o produkcie	Należy skonfigurować produkt, aby można było dodać go do koszyka.

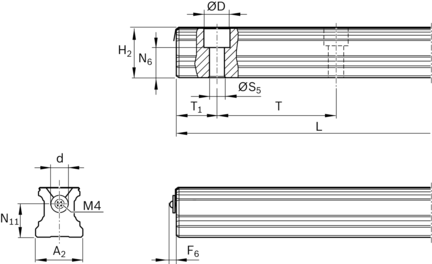

Podziałka T, szyna prowadząca [mm]	60
Wymiar A2 [mm]	15
Wymiar D [mm]	7.4
Wymiar d [mm]	9
Wymiar F6 [mm]	4
Wymiar H2 z pokrywą taśmową [mm]	16.3
Wskazówka, H2 z pokrywą taśmową	Z pokrywą taśmową 0,1 mm
Wymiar N11 [mm]	9.8
Wymiar N6 [mm]	10.3
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S5 [mm]	4.5
Wymiar T [mm]	60
Wymiar T1 maks. [mm]	50
Wymiar T1 min [mm]	12
Wymiar T1 s [mm]	28
Wskazówka, wymiary T1 s	Zalecany wymiar preferowany T1_S z tolerancjami ± 0,75.
Wysokość szyny prowadzącej H2 z pokrywą taśmową [mm]	16.3
