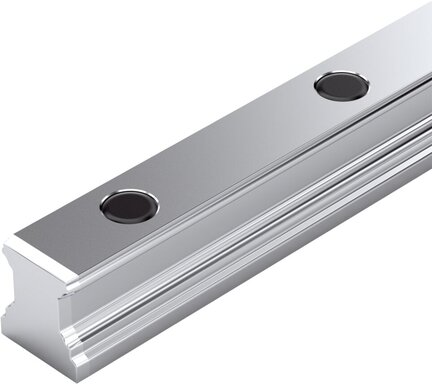

Szyna kulkowa, SNS, wielkość konstr. 25, resist CR, powłoka, wysoka dokładność, KSA-025-SNS-H-MA-AK (R164520342) - Bosch-Rexroth

SKU: OC-REXROTH328920

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Szyna kulkowa, SNS, wielkość konstr. 25, resist CR, powłoka, wysoka dokładność, KSA-025-SNS-H-MA-AK (R164520342) - Bosch-Rexroth

Szyna kulkowa jest wysoce precyzyjna, a dzięki powłoce Resist CR jest też odporna na korozję. Wyróżnia się ponadto następującymi cechami produktowymi: Wielkość 25 Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa Szyna prowadząca ze stali niskowęglowej CS, chromowanej na twardo w kolorze srebrnym matowym Mocowanie MA: Mocowanie śrubami od góry Pokrywa AK: Zatyczki ochronne z tworzywa sztucznego Wysoka klasa dokładności Liczba sekcji: 2 Szyna w standardowej wersji

Bardzo duża sztywność we wszystkich kierunkach obciążania
Wysoka obciążalność momentem obrotowym
Przykręcane śrubami od góry, z zatyczkami ochronnymi z tworzywa sztucznego
Odporna na korozję powłoka Resist CR: chromowana na twardo w kolorze srebrnym matowym
Nie jest wymagana przestrzeń montażowa po stronie czołowej
Przestrzegać wskazówek dotyczących montażu! Prosimy przesłać zapytanie o "Instrukcję montażu prowadnic szynowych kulkowych".

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	25
Konstrukcja	SNS – standard – szyna prowadząca
Materiał, prowadnice szynowe profilowe	Chromowana na twardo
Klasa dokładności	H – wysoka dokładność
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Pokrywa szyny prowadzącej	Zatyczki ochronne z tworzywa sztucznego
Maksymalna długość Lmax [mm]	3836.0
Minimalna długość Lmin [mm]	80.0
Liczba otworów nB	64
Liczba sekcji	2-częściowe
Masa m (kg/m) [kg/m]	3.2
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Masa [kg]	0
Zalecana długość szyny	L = n_B• T‒ 4 mm
Podziałka T, szyna prowadząca [mm]	60
Wymiar A2 [mm]	23
Wymiar D [mm]	11
Wymiar H2 bez pokrywy taśmowej [mm]	24.25
Wymiar N6 [mm]	15.2
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S5 [mm]	7
Wymiar T [mm]	60
Wymiar T1 maks. [mm]	50
Wymiar T1 min [mm]	10
Wymiar T1 s [mm]	28
Wskazówka, wymiary T1 s	Zalecany wymiar preferowany T1_S z tolerancjami ±0,75.
