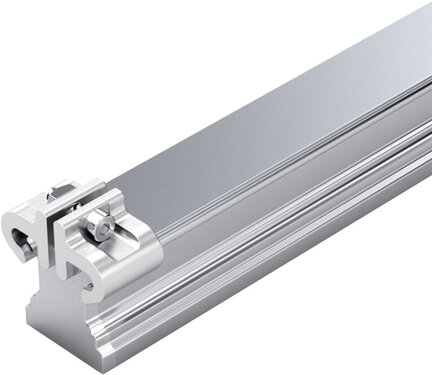

Szyna kulkowa, SNS, wielkość konstr. 25, resist NRII, precyzyjna dokładność, KSA-025-SNS-P-MA-BS (R204523231) - Bosch-Rexroth

SKU: OC-REXROTH327753

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Szyna kulkowa, SNS, wielkość konstr. 25, resist NRII, precyzyjna dokładność, KSA-025-SNS-P-MA-BS (R204523231) - Bosch-Rexroth

Szyna kulkowa z Resist NRII jest odporna na korozję i wysoce precyzyjna. Wyróżnia się następującymi cechami produktowymi:
Wielkość 25
Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa
Szyna prowadząca ze stali odpornej na korozję zgodnie z DIN 10088
Mocowanie MA: Mocowanie śrubami od góry
Pokrywa BS: Pokrywa taśmowa i zabezpieczenie pokrywy
Precyzyjna klasa dokładności
Liczba sekcji: jednoczęściowa
Szyna w wersji standardowej

Obszar zastosowania: Do bardzo trudnych warunków otoczenia
Wytrzymałe zabezpieczenie pokrywy
Przykręcane śrubami od góry
Szyna kulkowa oraz wszystkie elementy stalowe wykonane ze stali odpornej na korozję zgodnie z DIN EN 10088
Zabezpieczenia pokrywy z aluminium
Przestrzegać wskazówek dotyczących montażu! Prosimy przesłać zapytanie o "Instrukcję montażu prowadnic szynowych kulkowych" i "Instrukcję montażu pokrywy taśmowej".
Bardzo duża sztywność we wszystkich kierunkach obciążania
Wysoka obciążalność momentem obrotowym
Tylko jedna pokrywa do wszystkich otworów. Nie jest wymagany otwór po stronie czołowej dla zabezpieczenia pokrywy.

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	25
Konstrukcja	SNS – standard – szyna prowadząca
Materiał, prowadnice szynowe profilowe	Stal odporna na korozję (Resist NR II)
Klasa dokładności	P – precyzyjny
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Pokrywa szyny prowadzącej	Z pokrywą taśmową i zabezpieczeniami pokrywy
Maksymalna długość Lmax [mm]	5816.0
Informacja o Lmax	Dostawa na zapytanie
Minimalna długość Lmin [mm]	86.0
Liczba otworów nB	64
Liczba sekcji	1-częściowe
Masa m (kg/m) [kg/m]	3.2
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Masa [kg]	0
Zalecana długość szyny	L = n_B• T‒ 4 mm
Informacja o produkcie	Należy skonfigurować produkt, aby można było dodać go do koszyka.
Podziałka T, szyna prowadząca [mm]	60

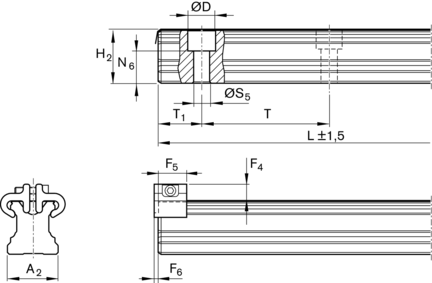

Wymiar A2 [mm]	23
Wymiar D [mm]	11
Wymiar F4 z pokrywą taśmową [mm]	8.2
Wymiar F5 [mm]	13
Wymiar F6 [mm]	2
Wymiar H2 z pokrywą taśmową [mm]	24.45
Wskazówka, H2 z pokrywą taśmową	Z pokrywą taśmową 0,2 mm
Wymiar N6 [mm]	15.2
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S5 [mm]	7
Wymiar T [mm]	60
Wymiar T1 maks. [mm]	50
Wymiar T1 min [mm]	13
Wymiar T1 s [mm]	28
Wskazówka, wymiary T1 s	Zalecany wymiar preferowany T1_S z tolerancjami ±0,75.
Wysokość szyny prowadzącej H2 z pokrywą taśmową [mm]	24.45
