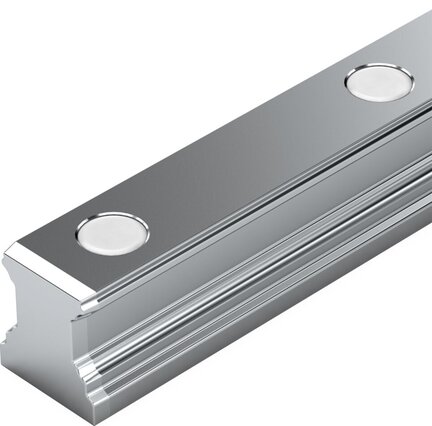

Szyna kulkowa, SNS, wielkość konstr. 30, resist NRII, wysoka dokładność, KSA-030-SNS-H-MA-AK (R204570331) - Bosch-Rexroth

SKU: OC-REXROTH041780

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Szyna kulkowa, SNS, wielkość konstr. 30, resist NRII, wysoka dokładność, KSA-030-SNS-H-MA-AK (R204570331) - Bosch-Rexroth

Szyna kulkowa z Resist NRII jest odporna na korozję i wysoce precyzyjna. Wyróżnia się następującymi cechami produktowymi:
Wielkość 30
Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa
Szyna prowadząca ze stali odpornej na korozję zgodnie z DIN 10088
Mocowanie MA: Mocowanie śrubami od góry
Pokrywa AK: Zatyczki z tworzywa sztucznego
Wysoka klasa dokładności
Liczba sekcji: jednoczęściowa
Szyna w wersji standardowej

Bardzo duża sztywność we wszystkich kierunkach obciążania
Wysoka obciążalność momentem obrotowym
Przykręcane śrubami od góry, z zatyczkami ochronnymi z tworzywa sztucznego
Szyna kulkowa oraz wszystkie elementy stalowe wykonane ze stali odpornej na korozję zgodnie z DIN EN 10088
Nie jest wymagana przestrzeń montażowa po stronie czołowej
Przestrzegać wskazówek dotyczących montażu! Prosimy przesłać zapytanie o "Instrukcję montażu prowadnic szynowych kulkowych".

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	30
Konstrukcja	SNS – standard – szyna prowadząca
Materiał, prowadnice szynowe profilowe	Stal odporna na korozję (Resist NR II)
Klasa dokładności	H – wysoka dokładność
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Pokrywa szyny prowadzącej	Zatyczki ochronne z tworzywa sztucznego
Maksymalna długość Lmax [mm]	5836.0
Informacja o Lmax	Dostawa na zapytanie
Minimalna długość Lmin [mm]	104.0
Liczba otworów nB	48
Liczba sekcji	1-częściowe
Masa m (kg/m) [kg/m]	5
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Masa [kg]	0
Zalecana długość szyny	L = n_B• T‒ 4 mm
Informacja o produkcie	Należy skonfigurować produkt, aby można było dodać go do koszyka.
Podziałka T, szyna prowadząca [mm]	80
Wymiar A2 [mm]	28
Wymiar D [mm]	15
Wymiar H2 bez pokrywy taśmowej [mm]	28.35
Wymiar N6 [mm]	17
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S5 [mm]	9
Wymiar T [mm]	80
Wymiar T1 maks. [mm]	68
Wymiar T1 min [mm]	12
Wymiar T1 s [mm]	38
Wskazówka, wymiary T1 s	Zalecany wymiar preferowany T1_S z tolerancjami ±0,75.
