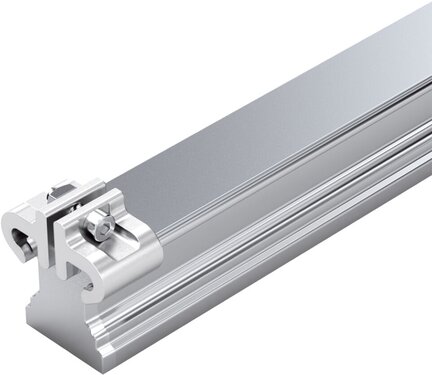

Szyna kulkowa, SNS, wielkość konstr. 30, stal CS, normalna dokładność, KSA-030-SNS-N-MA-BS (R160573432) - Bosch-Rexroth

SKU: OC-REXROTH327472

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Szyna kulkowa, SNS, wielkość konstr. 30, stal CS, normalna dokładność, KSA-030-SNS-N-MA-BS (R160573432) - Bosch-Rexroth

Szyna kulkowa jest bardzo precyzyjna i charakteryzuje się następującymi cechami produktu: Wielkość 30 Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa Szyna prowadząca ze stali niskowęglowej CS Mocowanie MA: Mocowanie śrubami od góry Pokrywa BS: Pokrywa taśmowa i zabezpieczenie pokrywy Normalna klasa dokładności Liczba sekcji: 2 Szyna w wersji standardowej

Obszar zastosowania: Do bardzo trudnych warunków otoczenia
Wytrzymałe zabezpieczenie pokrywy
Przykręcane śrubami od góry
Z pokrywą taśmową z odpornej na korozję stali sprężynowej zgodnie z DIN EN 10088
Zabezpieczenia pokrywy z aluminium (bez otworu gwintowanego po stronie czołowej)
Bardzo duża sztywność we wszystkich kierunkach obciążania
Wysoka obciążalność momentem obrotowym
Tylko jedna pokrywa do wszystkich otworów. Nie jest wymagany otwór po stronie czołowej dla zabezpieczenia pokrywy.

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	30
Konstrukcja	SNS – standard – szyna prowadząca
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa dokładności	N – normalna
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Pokrywa szyny prowadzącej	Z pokrywą taśmową i zabezpieczeniami pokrywy
Maksymalna długość Lmax [mm]	5836.0
Minimalna długość Lmin [mm]	112.0
Liczba otworów nB	48
Liczba sekcji	2-częściowe
Masa m (kg/m) [kg/m]	5
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Masa [kg]	0
Zalecana długość szyny	L = n_B• T‒ 4 mm
Informacja o produkcie	Należy skonfigurować produkt, aby można było dodać go do koszyka.

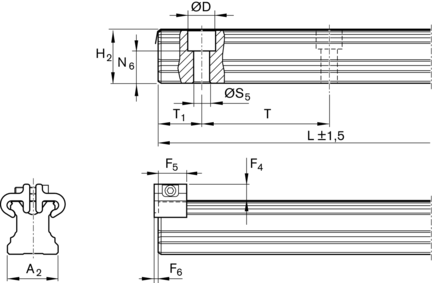

Podziałka T, szyna prowadząca [mm]	80
Wymiar A2 [mm]	28
Wymiar D [mm]	15
Wymiar F4 z pokrywą taśmową [mm]	8.7
Wymiar F5 [mm]	13
Wymiar F6 [mm]	2
Wymiar H2 z pokrywą taśmową [mm]	28.55
Wskazówka, H2 z pokrywą taśmową	Z pokrywą taśmową 0,2 mm
Wymiar N6 [mm]	17
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S5 [mm]	9
Wymiar T [mm]	80
Wymiar T1 maks. [mm]	68
Wymiar T1 min [mm]	16
Wymiar T1 s [mm]	38
Wskazówka, wymiary T1 s	Zalecany wymiar preferowany T1_S z tolerancjami ±0,75.
Wysokość szyny prowadzącej H2 z pokrywą taśmową [mm]	28.55
