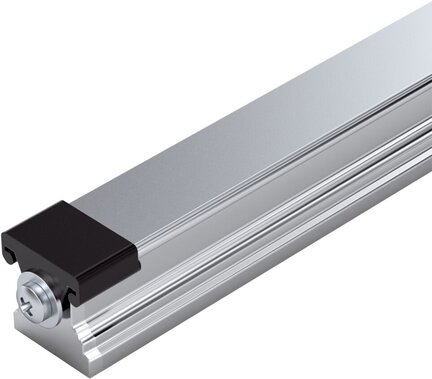

Szyna kulkowa, SNS, wielkość konstr. 45, stal CS, normalna dokładność, KSA-045-SNS-N-MA-AB (R160546462) - Bosch-Rexroth

SKU: OC-REXROTH327552

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Szyna kulkowa, SNS, wielkość konstr. 45, stal CS, normalna dokładność, KSA-045-SNS-N-MA-AB (R160546462) - Bosch-Rexroth

Szyna kulkowa jest bardzo precyzyjna i charakteryzuje się następującymi cechami produktu: Wielkość 45 Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa Szyna prowadząca ze stali niskowęglowej CS Mocowanie MA: Mocowanie śrubami od góry Pokrywa AB: Pokrywa taśmowa i zatyczki ochronne Normalna klasa dokładności Liczba sekcji: 2 Szyna w wersji standardowej

Obszar zastosowania: Do trudnych warunków otoczenia
Kompaktowe zabezpieczenie pokrywy
Pokrywa taśmowa z odpornej na korozję stali sprężynowej zgodnie z DIN EN 10088 i przykręcane zatyczki ochronne z tworzywa sztucznego (z otworem gwintowanym po stronie czołowej)
Bardzo duża sztywność we wszystkich kierunkach obciążania
Wysoka obciążalność momentem obrotowym
Tylko jedna pokrywa do wszystkich otworów
Przykręcane śrubami od góry

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	45
Konstrukcja	SNS – standard – szyna prowadząca
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa dokładności	N – normalna
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Pokrywa szyny prowadzącej	Z pokrywą taśmową i kołpakami ochronnymi
Maksymalna długość Lmax [mm]	5771.0
Minimalna długość Lmin [mm]	141.0
Liczba otworów nB	36
Liczba sekcji	2-częściowe
Masa m (kg/m) [kg/m]	10.5
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Masa [kg]	0
Zalecana długość szyny	L = n_B• T‒ 4 mm
Informacja o produkcie	Należy skonfigurować produkt, aby można było dodać go do koszyka.

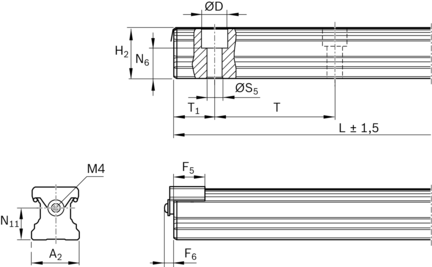

Podziałka T, szyna prowadząca [mm]	105
Wymiar A2 [mm]	45
Wymiar D [mm]	20
Wymiar F5 [mm]	20
Wymiar F6 [mm]	7
Wymiar H2 z pokrywą taśmową [mm]	40.15
Wskazówka, H2 z pokrywą taśmową	Z pokrywą taśmową 0,3 mm
Wymiar N11 [mm]	30
Wymiar N6 [mm]	23.5
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S5 [mm]	14
Wymiar T [mm]	105
Wymiar T1 maks. [mm]	89
Wymiar T1 min [mm]	18
Wymiar T1 s [mm]	50.5
Wskazówka, wymiary T1 min	Jeśli T_{1 min} nie jest osiągnięte, gwint po stronie czołowej nie jest możliwy. Zabezpieczyć pokrywę taśmową! Przestrzegać wskazówek dotyczących montażu!
Wskazówka, wymiary T1 s	Zalecany wymiar preferowany T1_S z tolerancjami ±0,75.
Wysokość szyny prowadzącej H2 z pokrywą taśmową [mm]	40.15
