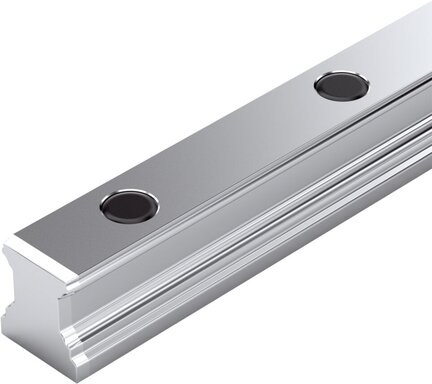

Szyna kulkowa, SNS, wielkość konstr. 45, stal CS, normalna dokładność, KSA-045-SNS-N-MA-AK (R160540436) - Bosch-Rexroth

SKU: OC-REXROTH327564

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Szyna kulkowa, SNS, wielkość konstr. 45, stal CS, normalna dokładność, KSA-045-SNS-N-MA-AK (R160540436) - Bosch-Rexroth

Szyna kulkowa jest bardzo precyzyjna i charakteryzuje się następującymi cechami produktu: Wielkość 45 Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa Szyna prowadząca ze stali niskowęglowej CS Mocowanie MA: Mocowanie śrubami od góry Pokrywa AK: Zatyczki ochronne z tworzywa sztucznego Normalna klasa dokładności Liczba kawałków: 6 Szyna w wersji standardowej

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	45
Konstrukcja	SNS – standard – szyna prowadząca
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa dokładności	N – normalna
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Pokrywa szyny prowadzącej	Zatyczki ochronne z tworzywa sztucznego
Minimalna długość Lmin [mm]	137.0
Liczba otworów nB	36
Liczba sekcji	6-częściowe
Masa m (kg/m) [kg/m]	10.5
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Masa [kg]	0
Zalecana długość szyny	L = n_B• T‒ 4 mm
Informacja o produkcie	Należy skonfigurować produkt, aby można było dodać go do koszyka.
Podziałka T, szyna prowadząca [mm]	105
Wymiar A2 [mm]	45
Wymiar D [mm]	20
Wymiar H2 bez pokrywy taśmowej [mm]	39.85
Wymiar N6 [mm]	23.5
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S5 [mm]	14
Wymiar T [mm]	105
Wymiar T1 maks. [mm]	89
Wymiar T1 min [mm]	16
Wymiar T1 s [mm]	50.5
Wskazówka, wymiary T1 s	Zalecany wymiar preferowany T1_S z tolerancjami ± 0,75.
