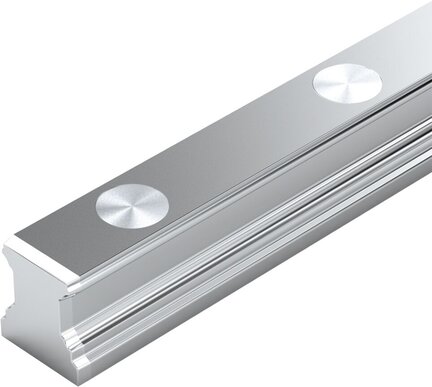

Szyna kulkowa, SNS, wielkość konstr. 55, stal CS, wysoka dokładność, KSA-055-SNS-H-MA-SK (R160655332) - Bosch-Rexroth

SKU: OC-REXROTH329520

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Szyna kulkowa, SNS, wielkość konstr. 55, stal CS, wysoka dokładność, KSA-055-SNS-H-MA-SK (R160655332) - Bosch-Rexroth

Szyna kulkowa jest bardzo precyzyjna i charakteryzuje się następującymi cechami produktu: Wielkość 55 Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa Szyna prowadząca ze stali niskowęglowej CS Mocowanie MA: Mocowanie śrubami od góry Pokrywa SK: Zatyczki ochronne ze stali (należy zamówić osobno) Wysoka klasa dokładności Liczba sekcji: 2 Szyna w wersji standardowej

Obszar zastosowania: Do bardzo trudnych warunków otoczenia
Odporność na wpływy mechaniczne (np. uderzenia)
Przykręcane śrubami od góry
Do zatyczek ochronnych ze stali
Bardzo duża sztywność we wszystkich kierunkach obciążania
Wysoka obciążalność momentem obrotowym

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	55
Konstrukcja	SNS – standard – szyna prowadząca
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa dokładności	H – wysoka dokładność
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Pokrywa szyny prowadzącej	Z zatyczkami ochronnymi ze stali
Maksymalna długość Lmax [mm]	3836.0
Minimalna długość Lmin [mm]	160.0
Liczba otworów nB	32
Liczba sekcji	2-częściowe
Masa m (kg/m) [kg/m]	16.2
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Masa [kg]	0
Zalecana długość szyny	L = n_B• T‒ 4 mm
Informacja o produkcie	Należy skonfigurować produkt, aby można było dodać go do koszyka.
Podziałka T, szyna prowadząca [mm]	120

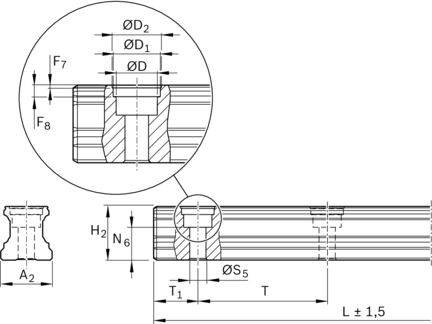

Wymiar A2 [mm]	53
Wymiar D [mm]	24
Wymiar D1 [mm]	27.55
Wymiar D2 [mm]	28
Wymiar F7 [mm]	1.45
Wymiar F8 [mm]	8
Wymiar H2 bez pokrywy taśmowej [mm]	47.85
Wymiar N6 [mm]	29
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S5 [mm]	16
Wymiar T [mm]	120
Wymiar T1 maks. [mm]	102
Wymiar T1 min [mm]	20
Wymiar T1 s [mm]	58
Wskazówka, wymiary T1 s	Zalecany wymiar preferowany T1_S z tolerancjami ±0,75.
