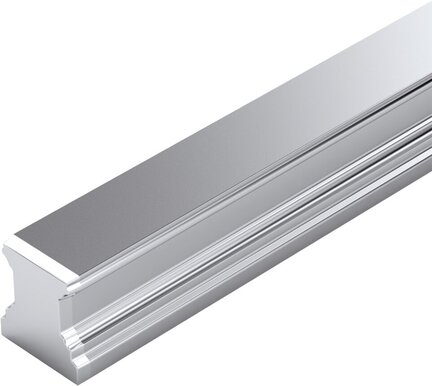

Szyna kulkowa, SNS, wielkość konstr. 55, stal CS, wysoka dokładność, KSA-055-SNS-H-MB-00 (R160750331) - Bosch-Rexroth

SKU: OC-REXROTH329527

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Szyna kulkowa, SNS, wielkość konstr. 55, stal CS, wysoka dokładność, KSA-055-SNS-H-MB-00 (R160750331) - Bosch-Rexroth

Szyna kulkowa jest wysoce precyzyjna i wyróżnia się następującymi cechami produktowymi:
Wielkość 55
Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa
Szyna prowadząca ze stali niskowęglowej CS
Mocowanie MB: Mocowanie śrubami od dołu
Pokrywa 00: Bez pokrywy
Wysoka klasa dokładności
Liczba sekcji: jednoczęściowa
Szyna w wersji standardowej

Bardzo skuteczne działanie uszczelniające uszczelnień czołowych
Dopuszczalne są duże siły boczne
Przykręcane śrubami od dołu
Bardzo duża sztywność we wszystkich kierunkach obciążania
Wysoka obciążalność momentem obrotowym
Nie jest wymagana przestrzeń montażowa po stronie czołowej

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	55
Konstrukcja	SNS – standard – szyna prowadząca
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa dokładności	H – wysoka dokładność
Montaż szyny prowadzącej	Przykręcane śrubami od dołu
Pokrywa szyny prowadzącej	Bez pokrywy taśmowej
Maksymalna długość Lmax [mm]	3836.0
Minimalna długość Lmin [mm]	156.0
Liczba otworów nB	32
Liczba sekcji	1-częściowe
Masa m (kg/m) [kg/m]	16.2
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Masa [kg]	0
Zalecana długość szyny	L = n_B• T‒ 4 mm
Informacja o produkcie	Należy skonfigurować produkt, aby można było dodać go do koszyka.
Podziałka T, szyna prowadząca [mm]	120

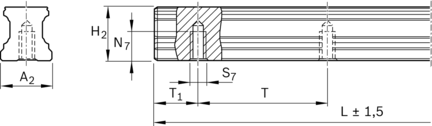

Wymiar A2 [mm]	53
Wymiar H2 bez pokrywy taśmowej [mm]	47.85
Wymiar N7 [mm]	22
Wymiar S7, średnica gwintu	M14
Wymiar T [mm]	120
Wymiar T1 maks. [mm]	102
Wymiar T1 min [mm]	18
Wymiar T1 s [mm]	58
Wskazówka, wymiary T1 s	Zalecany wymiar preferowany T1_S z tolerancjami ±0,75.
