Opis produktu - Szyna kulkowa, SNS, wielkość konstr. 65, stal CS, normalna dokładność, KSA-065-SNS-N-MA-AB (R160566464) - Bosch-Rexroth

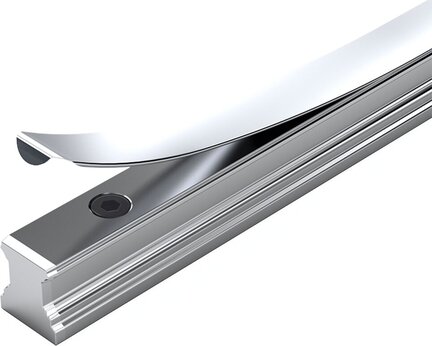

Szyna kulkowa jest bardzo precyzyjna i charakteryzuje się następującymi cechami produktu: Wielkość 65 Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa Szyna prowadząca ze stali niskowęglowej CS Mocowanie MA: Mocowanie śrubami od góry Pokrywa AB: Pokrywa taśmowa i zatyczki ochronne Normalna klasa dokładności Liczba kawałków: 4 Szyna w wersji standardowej

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	65
Konstrukcja	SNS – standard – szyna prowadząca
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa dokładności	N – normalna
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Pokrywa szyny prowadzącej	Z pokrywą taśmową i kołpakami ochronnymi
Maksymalna długość Lmax [mm]	3746.0
Minimalna długość Lmin [mm]	192.0
Liczba otworów nB	25
Liczba sekcji	4-częściowe
Masa m (kg/m) [kg/m]	22.4
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Masa [kg]	0
Zalecana długość szyny	L = n_B• T‒ 4 mm
Informacja o produkcie	Należy skonfigurować produkt, aby można było dodać go do koszyka.
Podziałka T, szyna prowadząca [mm]	150
Wymiar A2 [mm]	63
Wymiar D [mm]	26
Wymiar F5 [mm]	20
Wymiar F6 [mm]	7
Wymiar H2 z pokrywą taśmową [mm]	60.15
Wskazówka, H2 z pokrywą taśmową	Z pokrywą taśmową 0,3 mm
Wymiar N11 [mm]	40
Wymiar N6 [mm]	38.5
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S5 [mm]	18
Wymiar T [mm]	150
Wymiar T1 maks. [mm]	130
Wymiar T1 min [mm]	21
Wymiar T1 s [mm]	73
Wskazówka, wymiary T1 min	Jeśli T_{1 min} nie jest osiągnięte, gwint po stronie czołowej nie jest możliwy. Zabezpieczyć pokrywę taśmową! Przestrzegać wskazówek dotyczących montażu!
Wskazówka, wymiary T1 s	Zalecany wymiar preferowany T1_S z tolerancjami ± 0,75.
Wysokość szyny prowadzącej H2 z pokrywą taśmową [mm]	60.15
