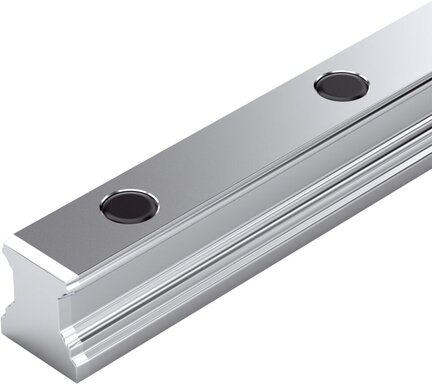

Szyna kulkowa, SNS, wielkość konstr. 65, stal CS, superprecyzyjna dokładność, KSA-065-SNS-S-MA-AK (R160560132) - Bosch-Rexroth

SKU: OC-REXROTH328524

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Szyna kulkowa, SNS, wielkość konstr. 65, stal CS, superprecyzyjna dokładność, KSA-065-SNS-S-MA-AK (R160560132) - Bosch-Rexroth

Szyna kulkowa jest bardzo precyzyjna i charakteryzuje się następującymi cechami produktu: Wielkość 65 Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa Szyna prowadząca ze stali niskowęglowej CS Mocowanie MA: Mocowanie śrubami od góry Pokrywa AK: Zatyczki ochronne z tworzywa sztucznego Superprecyzyjna klasa dokładności Liczba sekcji: 2 Szyna w wersji standardowej

Bardzo duża sztywność we wszystkich kierunkach obciążania
Wysoka obciążalność momentem obrotowym
Przykręcane śrubami od góry, z zatyczkami ochronnymi z tworzywa sztucznego
Nie jest wymagana przestrzeń montażowa po stronie czołowej

Cechy produktów
Wersja	Prowadnica szynowa kulkowa
Wielkość nominalna [mm]	65
Konstrukcja	SNS – standard – szyna prowadząca
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa dokładności	SP – superprecyzyjna
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Pokrywa szyny prowadzącej	Zatyczki ochronne z tworzywa sztucznego
Maksymalna długość Lmax [mm]	3746.0
Minimalna długość Lmin [mm]	190.0
Liczba otworów nB	25
Liczba sekcji	2-częściowe
Masa m (kg/m) [kg/m]	22.4
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku ujemnych temperatur prosimy o kontakt.
Masa [kg]	0
Zalecana długość szyny	L = n_B• T‒ 4 mm
Informacja o produkcie	Należy skonfigurować produkt, aby można było dodać go do koszyka.
Podziałka T, szyna prowadząca [mm]	150

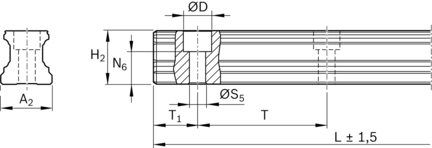

Wymiar A2 [mm]	63
Wymiar D [mm]	26
Wymiar H2 bez pokrywy taśmowej [mm]	59.85
Wymiar N6 [mm]	38.5
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar S5 [mm]	18
Wymiar T [mm]	150
Wymiar T1 maks. [mm]	130
Wymiar T1 min [mm]	20
Wymiar T1 s [mm]	73
Wskazówka, wymiary T1 s	Zalecany wymiar preferowany T1_S z tolerancjami ±0,75.
