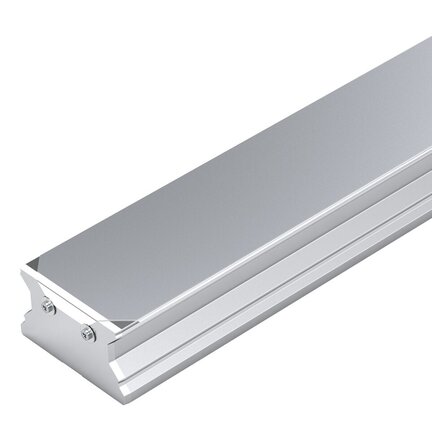

Szyna wałeczkowa, BNS, wielkość konstr. 65, resist CR, powłoka, wysoka dokładność, RSA-065-BNS-H-MA-SC (R187366372) - Bosch-Rexroth

SKU: OC-REXROTH329883

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Szyna wałeczkowa, BNS, wielkość konstr. 65, resist CR, powłoka, wysoka dokładność, RSA-065-BNS-H-MA-SC (R187366372) - Bosch-Rexroth

Szyna wałeczkowa jest wysoce precyzyjna, a dzięki powłoce Resist CR odporna na korozję. Wyróżnia się ponadto następującymi cechami produktowymi:
Wielkość 65
Konstrukcja BNS: Szerokość = szeroka, długość = normalna, wysokość = standardowa
Szyna prowadząca ze stali niskowęglowej CS, chromowanej na twardo w kolorze srebrnym matowym
Mocowanie MA: Mocowanie śrubami od góry
Pokrywa AB: Pokrywa taśmowa i zatyczki ochronne
Wysoka klasa dokładności
Liczba sekcji: dwuczęściowa
Szyna w wersji standardowej

Przykręcane śrubami od góry w dwóch rzędach
(z otworami gwintowanymi po stronie czołowej)
Odporna na korozję powłoka Resist CR
Odporne na korozję szerokie wózki wałeczkowe i szyny wałeczkowe z materiału Resist CR, chromowane na twardo w kolorze srebrnym matowym, są dostępne w klasie dokładności H (napięcia wstępne C2).
Hartowane w obszarze powierzchni ślizgowej i szlifowane ze wszystkich stron
Tylko jedna pokrywa do wszystkich otworów, pozwala to zaoszczędzić czas i koszty
Pokrywa taśmowa z odpornej na korozję stali sprężynowej zgodnie z DIN EN 10088
Łatwy i bezpieczny montaż pokrywy taśmowej
Zamocować pokrywę taśmową klipsami i zabezpieczyć

Cechy produktów
Wersja	Prowadnice szynowe wałeczkowe
Wielkość nominalna [mm]	65/100
Konstrukcja	BNS – szeroka szyna prowadząca
Materiał, prowadnice szynowe profilowe	Chromowana na twardo
Klasa dokładności	H – wysoka dokładność
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Pokrywa szyny prowadzącej	Z pokrywą taśmową
Maksymalna długość Lmax [mm]	3971.0
Informacja o Lmax	Szyny wałeczkowe R1873 .6 .. Resist CR tylko do długości 3971 mm
Liczba otworów nB	53
Liczba sekcji	Wieloczęściowe
Masa m (kg/m) [kg/m]	34.7
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku niskich ujemnych temperatur prosimy o kontakt.
Masa [kg]	0
Zalecana długość szyny	L = n_B• T‒ 4 mm
Podziałka T, szyna prowadząca [mm]	75
Wymiar A2 [mm]	100
Wymiar D [mm]	24
Wymiar średnicy S5	20
Wymiar H2 z pokrywą taśmową [mm]	58.15
Wskazówka, H2 z pokrywą taśmową	Z pokrywą taśmową 0,3 mm
Wymiar N6 [mm]	39
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar N7 [mm]	40
Wymiar N8 [mm]	37
Wymiar N9 [mm]	4.8
Wymiar T [mm]	75
Wymiar T1 min [mm]	35.5
Wymiar T1 s [mm]	38
Wskazówka, wymiary T1 min	Jeśli T_{1 min} nie jest osiągnięte, gwint po stronie czołowej nie jest możliwy. Zabezpieczyć pokrywę taśmową! Przestrzegać wskazówek dotyczących montażu!
Wskazówka, wymiary T1 s	Wymiar preferowany T_1S z tolerancją +1/-1,5
Wysokość szyny prowadzącej H2 z pokrywą taśmową [mm]	58.15
