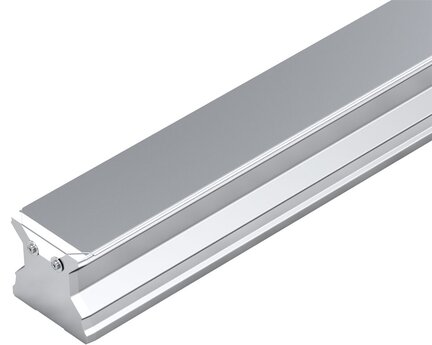

Szyna wałeczkowa, SNS, wielkość konstr. 100, stal CS, superprecyzyjna dokładność, RSA-100-SNS-S-MA-SC (R183526161) - Bosch-Rexroth

SKU: OC-REXROTH331108

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Szyna wałeczkowa, SNS, wielkość konstr. 100, stal CS, superprecyzyjna dokładność, RSA-100-SNS-S-MA-SC (R183526161) - Bosch-Rexroth

Szyna wałeczkowa jest wysoce precyzyjna i wyróżnia się następującymi cechami produktowymi:
Wielkość 100
Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa
Szyna prowadząca ze stali niskowęglowej CS
Mocowanie MA: Mocowanie śrubami od góry
Pokrywa AB: Pokrywa taśmowa i zatyczki ochronne
Superprecyzyjna klasa dokładności
Liczba sekcji: jednoczęściowa
Szyna w wersji standardowej

Przykręcane śrubami od góry
Pokrywa taśmowa z odpornej na korozję stali sprężynowej zgodnie z DIN EN 10088
(z otworami gwintowanymi po stronie czołowej)
Wysoka obciążalność momentem obrotowym
Hartowane w obszarze powierzchni ślizgowej i szlifowane ze wszystkich stron
Tylko jedna pokrywa do wszystkich otworów, pozwala to zaoszczędzić czas i koszty
Bardzo duża sztywność we wszystkich kierunkach obciążania
Łatwy i bezpieczny montaż pokrywy taśmowej
Zamocować pokrywę taśmową klipsami i zabezpieczyć

Cechy produktów
Wersja	Prowadnice szynowe wałeczkowe
Wielkość nominalna [mm]	100
Konstrukcja	SNS – standard – szyna prowadząca
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa dokładności	SP – superprecyzyjna
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Pokrywa szyny prowadzącej	Z pokrywą taśmową
Maksymalna długość Lmax [mm]	3885.0
Minimalna długość Lmin [mm]	280.0
Liczba otworów nB	35
Liczba sekcji	1-częściowe
Masa m (kg/m) [kg/m]	42.5
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku niskich ujemnych temperatur prosimy o kontakt.
Masa [kg]	0
Zalecana długość szyny	L = nB • T ‒ 7 mm
Podziałka T, szyna prowadząca [mm]	105
Wymiar A2 [mm]	100
Wymiar D [mm]	40
Wymiar średnicy S5	26
Wymiar H2 z pokrywą taśmową [mm]	87.3
Wskazówka, H2 z pokrywą taśmową	Z pokrywą taśmową 0,3 mm
Wymiar N6 [mm]	55
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar N7 [mm]	65
Wymiar N8 [mm]	28
Wymiar N9 [mm]	4.8
Wymiar T [mm]	105
Wymiar T1 maks. [mm]	70
Wymiar T1 min [mm]	35
Wymiar T1 s [mm]	49
Wskazówka, wymiary T1 min	Jeśli T_{1 min} nie jest osiągnięte, gwint po stronie czołowej nie jest możliwy. Zabezpieczyć pokrywę taśmową! Przestrzegać wskazówek dotyczących montażu!
Wskazówka, wymiary T1 s	Wymiar preferowany T_1S z tolerancją +1/-1,5
Wysokość szyny prowadzącej H2 z pokrywą taśmową [mm]	87.3
