Opis produktu - Szyna wałeczkowa, SNS, wielkość konstr. 35, stal CS, precyzyjna dokładność, RSA-035-SNS-P-MB-00 (R180730231) - Bosch-Rexroth

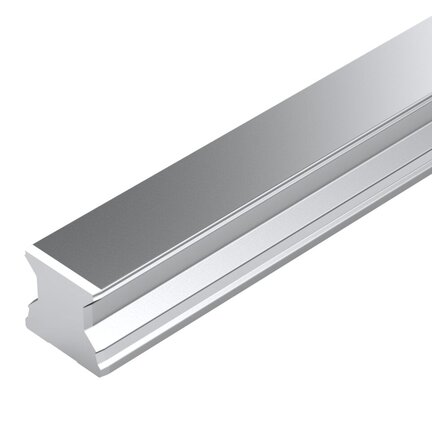

Szyna wałeczkowa jest wysoce precyzyjna i wyróżnia się następującymi cechami produktowymi:
Wielkość 35
Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa
Szyna prowadząca ze stali niskowęglowej CS
Mocowanie MB: Mocowanie śrubami od dołu
Pokrywa 00: Bez pokrywy
Precyzyjna klasa dokładności
Liczba sekcji: jednoczęściowa
Szyna w wersji standardowej

Przykręcane śrubami od dołu
Hartowane w obszarze powierzchni ślizgowej i szlifowane ze wszystkich stron
Bardzo duża sztywność we wszystkich kierunkach obciążania
Bardzo duża obciążalność momentem obrotowym

Cechy produktów
Wersja	Prowadnice szynowe wałeczkowe
Wielkość nominalna [mm]	35
Konstrukcja	SNS – standard – szyna prowadząca
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa dokładności	P – precyzyjny
Montaż szyny prowadzącej	Przykręcane śrubami od dołu
Pokrywa szyny prowadzącej	Bez pokrywy taśmowej
Maksymalna długość Lmax [mm]	3996.0
Minimalna długość Lmin [mm]	104.0
Liczba otworów nB	100
Liczba sekcji	1-częściowe
Masa m (kg/m) [kg/m]	6.3
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku niskich ujemnych temperatur prosimy o kontakt.
Masa [kg]	0
Zalecana długość szyny	L = n_B• T‒ 4 mm
Podziałka T, szyna prowadząca [mm]	40

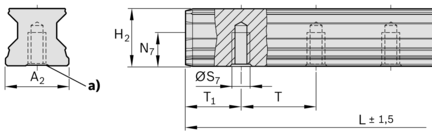

Wymiar A2 [mm]	34
Wymiar H2 bez pokrywy taśmowej [mm]	30.8
Wymiar N7 [mm]	15
Wymiar S7, średnica gwintu	M8
Wymiar T [mm]	40
Wymiar T1 maks. [mm]	28
Wymiar T1 min [mm]	12
Wymiar T1 s [mm]	18
Wskazówka, wymiary T1 s	Wymiar preferowany T_1S z tolerancjami ± 0,75
