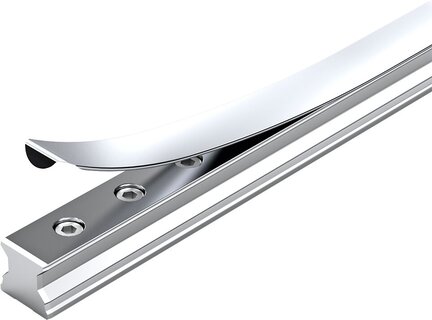

Szyna wałeczkowa, SNS, wielkość konstr. 35, stal CS, wysoka dokładność, RSA-035-SNS-H-MA-BS (R180533368) - Bosch-Rexroth

SKU: OC-REXROTH331400

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Szyna wałeczkowa, SNS, wielkość konstr. 35, stal CS, wysoka dokładność, RSA-035-SNS-H-MA-BS (R180533368) - Bosch-Rexroth

Szyna wałeczkowa jest wysoce precyzyjna i wyróżnia się następującymi cechami produktowymi: Wielkość 35 Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa Szyna prowadząca ze stali niskowęglowej CS Mocowanie MA: Mocowanie śrubami od góry Pokrywa BS: Pokrywa taśmowa i zabezpieczenie pokrywy Wysoka klasa dokładności Liczba kawałków: 8 Szyna w standardowej wersji

Cechy produktów
Wersja	Prowadnice szynowe wałeczkowe
Wielkość nominalna [mm]	35
Konstrukcja	SNS – standard – szyna prowadząca
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa dokładności	H – wysoka dokładność
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Pokrywa szyny prowadzącej	Z pokrywą taśmową i zabezpieczeniami pokrywy
Maksymalna długość Lmax [mm]	3996.0
Minimalna długość Lmin [mm]	112.0
Liczba otworów nB	100
Liczba sekcji	8-częściowe
Masa m (kg/m) [kg/m]	6.3
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku niskich ujemnych temperatur prosimy o kontakt.
Masa [kg]	0
Zalecana długość szyny	L = n_B• T‒ 4 mm
Podziałka T, szyna prowadząca [mm]	40
Wymiar A2 [mm]	34
Wymiar D [mm]	15
Wymiar średnicy S5	9
Wymiar H2 z pokrywą taśmową [mm]	31.1
Wskazówka, H2 z pokrywą taśmową	Z pokrywą taśmową 0,3 mm
Wymiar N6 [mm]	19.4
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar N8 [mm]	16
Wymiar N9 [mm]	2.2
Wymiar T [mm]	40
Wymiar T1 maks. [mm]	28
Wymiar T1 min [mm]	16
Wymiar T1 s [mm]	18
Wskazówka, wymiary T1 s	Wymiar preferowany T_1S z tolerancjami ± 0,75
Wysokość szyny prowadzącej H2 z pokrywą taśmową [mm]	31.1
