Szyna wałeczkowa, SNS, wielkość konstr. 45, stal CS, precyzyjna dokładność, RSA-045-SNS-P-MA-AB (R180546262) - Bosch-Rexroth

SKU: OC-REXROTH330713

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Szyna wałeczkowa, SNS, wielkość konstr. 45, stal CS, precyzyjna dokładność, RSA-045-SNS-P-MA-AB (R180546262) - Bosch-Rexroth

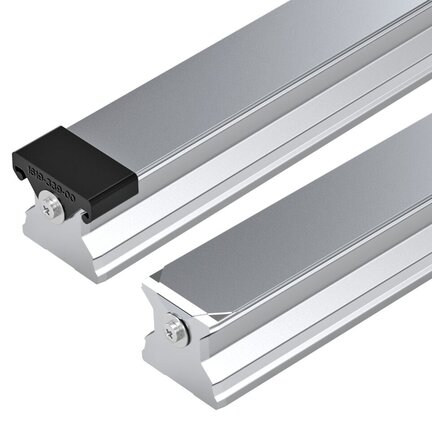

Szyna wałeczkowa jest wysoce precyzyjna i wyróżnia się następującymi cechami produktowymi: Wielkość 45 Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa Szyna prowadząca ze stali niskowęglowej CS Mocowanie MA: Mocowanie śrubami od góry Pokrywa AB: Pokrywa taśmowa i zatyczki ochronne Precyzyjna klasa dokładności Liczba sekcji: 2 Szyna w standardowej wersji

Przykręcane śrubami od góry
Pokrywa taśmowa z odpornej na korozję stali sprężynowej zgodnie z DIN EN 10088
Z przykręcanymi zatyczkami ochronnymi z tworzywa sztucznego (z otworem gwintowanym po stronie czołowej)
Tylko jedna pokrywa do wszystkich otworów, pozwala to zaoszczędzić czas i koszty
Łatwy i bezpieczny montaż pokrywy taśmowej
Zamocować pokrywę taśmową klipsami i zabezpieczyć
Hartowane w obszarze powierzchni ślizgowej i szlifowane ze wszystkich stron
Bardzo duża sztywność we wszystkich kierunkach obciążania
Bardzo duża obciążalność momentem obrotowym

Cechy produktów
Wersja	Prowadnice szynowe wałeczkowe
Wielkość nominalna [mm]	45
Konstrukcja	SNS – standard – szyna prowadząca
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa dokładności	P – precyzyjny
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Pokrywa szyny prowadzącej	Z pokrywą taśmową i kołpakami ochronnymi
Maksymalna długość Lmax [mm]	3986.0
Informacja o Lmax	Do długości 5981 mm dostępna jednoczęściowa
Minimalna długość Lmin [mm]	141.0
Liczba otworów nB	76
Liczba sekcji	2-częściowe
Masa m (kg/m) [kg/m]	10.3
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku niskich ujemnych temperatur prosimy o kontakt.
Masa [kg]	0

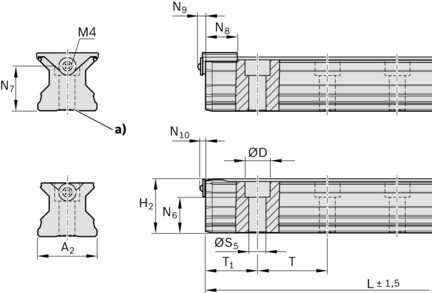

Zalecana długość szyny	L = n_B• T‒ 4 mm
Podziałka T, szyna prowadząca [mm]	52.5
Wymiar A2 [mm]	45
Wymiar D [mm]	20
Wymiar średnicy S5	14
Wymiar H2 z pokrywą taśmową [mm]	39.1
Wskazówka, H2 z pokrywą taśmową	Z pokrywą taśmową 0,3 mm
Wymiar N10 [mm]	4.1
Wymiar N6 [mm]	22.4
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar N7 [mm]	30
Wymiar N8 [mm]	20
Wymiar N9 [mm]	7
Wymiar T [mm]	52.5
Wymiar T1 maks. [mm]	36.5
Wymiar T1 min [mm]	18
Wymiar T1 s [mm]	24.25
Wskazówka, wymiary T1 s	Wymiar preferowany T_1S z tolerancjami ± 0,75
Wysokość szyny prowadzącej H2 z pokrywą taśmową [mm]	39.1
