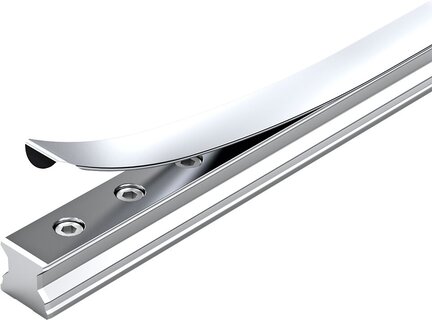

Szyna wałeczkowa, SNS, wielkość konstr. 55, stal CS, ultraprecyzyjna dokładność, RSA-055-SNS-U-MA-AK (R180555933) - Bosch-Rexroth

SKU: OC-REXROTH331263

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Szyna wałeczkowa, SNS, wielkość konstr. 55, stal CS, ultraprecyzyjna dokładność, RSA-055-SNS-U-MA-AK (R180555933) - Bosch-Rexroth

Szyna wałeczkowa jest wysoce precyzyjna i wyróżnia się następującymi cechami produktowymi: Wielkość 55 Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa Szyna prowadząca ze stali niskowęglowej CS Mocowanie MA: Mocowanie śrubami od góry Pokrywa AK: Zatyczki ochronne z tworzywa sztucznego Ultraprecyzyjna klasa dokładności Liczba kawałków: 3 Szyna w standardowej wersji

Cechy produktów
Wersja	Prowadnice szynowe wałeczkowe
Wielkość nominalna [mm]	55
Konstrukcja	SNS – standard – szyna prowadząca
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa dokładności	UP – ultraprecyzyjna
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Pokrywa szyny prowadzącej	Zatyczki ochronne z tworzywa sztucznego
Maksymalna długość Lmax [mm]	3956.0
Minimalna długość Lmin [mm]	156.0
Liczba otworów nB	66
Liczba sekcji	3-częściowe
Masa m (kg/m) [kg/m]	13.1
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku niskich ujemnych temperatur prosimy o kontakt.
Masa [kg]	0
Zalecana długość szyny	L = n_B• T‒ 4 mm
Informacja o produkcie	Dostawa na zapytanie
Podziałka T, szyna prowadząca [mm]	60
Wymiar A2 [mm]	53
Wymiar D [mm]	24
Wymiar średnicy S5	16
Wymiar H2 bez pokrywy taśmowej [mm]	47.55
Wymiar N6 [mm]	28.7
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar T [mm]	60
Wymiar T1 maks. [mm]	42
Wymiar T1 min [mm]	18
Wymiar T1 s [mm]	28
Wskazówka, wymiary T1 s	Wymiar preferowany T_1S z tolerancjami ± 0,75
