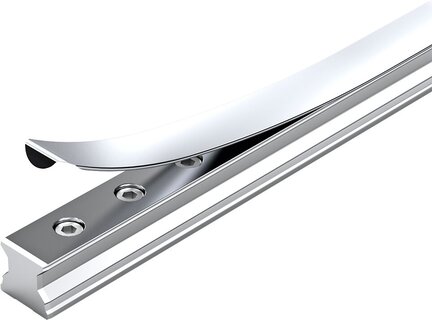

Szyna wałeczkowa, SNS, wielkość konstr. 65, resist CRII, powłoka, wysoka dokładność, RSA-065-SNS-H-MA-BS (R184562373) - Bosch-Rexroth

SKU: OC-REXROTH330599

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Szyna wałeczkowa, SNS, wielkość konstr. 65, resist CRII, powłoka, wysoka dokładność, RSA-065-SNS-H-MA-BS (R184562373) - Bosch-Rexroth

Szyna wałeczkowa jest wysoce precyzyjna, a dzięki powłoce Resist CRII odporna na korozję. Wyróżnia się ponadto następującymi cechami produktowymi:
Wielkość 65
Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa
Szyna prowadząca ze stali niskowęglowej CS, chromowana na twardo w kolorze czarnym
Mocowanie MA: Mocowanie śrubami od góry
Pokrywa BS: Pokrywa taśmowa i zabezpieczenie pokrywy
Wysoka klasa dokładności
Liczba sekcji: 1-częściowe
Szyna w wersji standardowej

Cechy produktów
Wersja	Prowadnice szynowe wałeczkowe
Wielkość nominalna [mm]	65
Konstrukcja	SNS – standard – szyna prowadząca
Materiał, prowadnice szynowe profilowe	Chromowana na twardo
Klasa dokładności	H – wysoka dokładność
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Pokrywa szyny prowadzącej	Z pokrywą taśmową i zabezpieczeniami pokrywy
Minimalna długość Lmin [mm]	192.0
Liczba otworów nB	53
Liczba sekcji	3-częściowe
Masa m (kg/m) [kg/m]	17.4
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku niskich ujemnych temperatur prosimy o kontakt.
Masa [kg]	0
Zalecana długość szyny	L = n_B• T‒ 4 mm
Podziałka T, szyna prowadząca [mm]	75
Wymiar A2 [mm]	63
Wymiar D [mm]	26
Wymiar średnicy S5	18
Wymiar H2 z pokrywą taśmową [mm]	58.15
Wskazówka, H2 z pokrywą taśmową	Z pokrywą taśmową 0,3 mm
Wymiar N6 [mm]	36.5
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar N7 [mm]	15
Wymiar N8 [mm]	17
Wymiar N9 [mm]	3.2
Wymiar T [mm]	75
Wymiar T1 maks. [mm]	55
Wymiar T1 min [mm]	21
Wymiar T1 s [mm]	35.5
Wskazówka, wymiary T1 s	Wymiar preferowany T1S z tolerancjami ± 0,75
