Opis produktu - Szyna wałeczkowa, SNS, wielkość konstr. 65, stal CS, precyzyjna dokładność, RSA-065-SNS-P-MA-BS (R180563261) - Bosch-Rexroth

Szyna wałeczkowa jest wysoce precyzyjna i wyróżnia się następującymi cechami produktowymi:
Wielkość 65
Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa
Szyna prowadząca ze stali niskowęglowej CS
Mocowanie MA: Mocowanie śrubami od góry
Pokrywa BS: Pokrywa taśmowa i zabezpieczenie pokrywy
Precyzyjna klasa dokładności
Liczba sekcji: jednoczęściowa
Szyna w wersji standardowej

Przykręcane śrubami od góry
Pokrywa taśmowa z odpornej na korozję stali sprężynowej zgodnie z DIN EN 10088
Zabezpieczenia pokrywy z aluminium (bez otworu gwintowanego po stronie czołowej)
Tylko jedna pokrywa do wszystkich otworów, pozwala to zaoszczędzić czas i koszty
Łatwy i bezpieczny montaż pokrywy taśmowej
Zamocować pokrywę taśmową klipsami i zabezpieczyć
Hartowane w obszarze powierzchni ślizgowej i szlifowane ze wszystkich stron
Bardzo duża sztywność we wszystkich kierunkach obciążania
Bardzo duża obciążalność momentem obrotowym

Cechy produktów
Wersja	Prowadnice szynowe wałeczkowe
Wielkość nominalna [mm]	65
Konstrukcja	SNS – standard – szyna prowadząca
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa dokładności	P – precyzyjny
Montaż szyny prowadzącej	Przykręcane śrubami od góry
Pokrywa szyny prowadzącej	Z pokrywą taśmową i zabezpieczeniami pokrywy
Maksymalna długość Lmax [mm]	5921.0
Informacja o Lmax	Dostawa na zapytanie
Minimalna długość Lmin [mm]	192.0
Liczba otworów nB	53
Liczba sekcji	1-częściowe
Masa m (kg/m) [kg/m]	17.4
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku niskich ujemnych temperatur prosimy o kontakt.
Masa [kg]	0

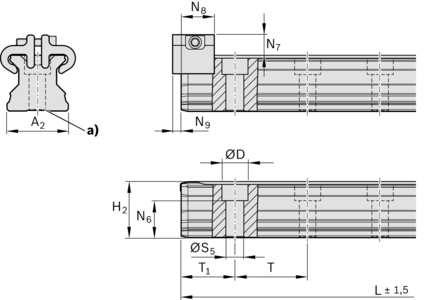

Zalecana długość szyny	L = n_B• T‒ 4 mm
Podziałka T, szyna prowadząca [mm]	75
Wymiar A2 [mm]	63
Wymiar D [mm]	26
Wymiar średnicy S5	18
Wymiar H2 z pokrywą taśmową [mm]	58.15
Wskazówka, H2 z pokrywą taśmową	Z pokrywą taśmową 0,3 mm
Wymiar N6 [mm]	36.5
Tolerancja wymiaru N6 [mm]	±0.5
Wymiar N8 [mm]	17
Wymiar N9 [mm]	3.2
Wymiar T [mm]	75
Wymiar T1 maks. [mm]	55
Wymiar T1 min [mm]	21
Wymiar T1 s [mm]	35.5
Wskazówka, wymiary T1 s	Wymiar preferowany T_1S z tolerancjami ± 0,75
Wysokość szyny prowadzącej H2 z pokrywą taśmową [mm]	58.15
