Szyna wałeczkowa, SNS, wielkość konstr. 65, stal CS, precyzyjna dokładność, RSA-065-SNS-P-MB-00 (R180760232) - Bosch-Rexroth

SKU: OC-REXROTH330841

Producent: Bosch-Rexroth

Produkt na zamówienie

Skontaktuj się z nami, aby poznać cenę i termin dostawy.

Skontaktuj się bezpośrednio:

[email protected]

+48 71 799 45 81

Zapisz na liście

Najszersza oferta
dla przemysłu w Polsce

Szybka dostawa
24 h / 48 h

Indywidualny
doradca techniczny

Indywidualne
warunki cenowe

Opis produktu - Szyna wałeczkowa, SNS, wielkość konstr. 65, stal CS, precyzyjna dokładność, RSA-065-SNS-P-MB-00 (R180760232) - Bosch-Rexroth

Szyna wałeczkowa jest wysoce precyzyjna i wyróżnia się następującymi cechami produktowymi: Wielkość 65 Konstrukcja SNS: Szerokość = wąska, długość = normalna, wysokość = standardowa Szyna prowadząca ze stali niskowęglowej CS Mocowanie MB: Mocowanie śrubami od dołu Pokrywa 00: Bez pokrywy Precyzyjna klasa dokładności Liczba sekcji: 2 Szyna w standardowej wersji

Przykręcane śrubami od dołu
Hartowane w obszarze powierzchni ślizgowej i szlifowane ze wszystkich stron
Bardzo duża sztywność we wszystkich kierunkach obciążania
Bardzo duża obciążalność momentem obrotowym

Cechy produktów
Wersja	Prowadnice szynowe wałeczkowe
Wielkość nominalna [mm]	65
Konstrukcja	SNS – standard – szyna prowadząca
Materiał, prowadnice szynowe profilowe	Stal niskowęglowa
Klasa dokładności	P – precyzyjny
Montaż szyny prowadzącej	Przykręcane śrubami od dołu
Pokrywa szyny prowadzącej	Bez pokrywy taśmowej
Maksymalna długość Lmax [mm]	3971.0
Minimalna długość Lmin [mm]	190.0
Liczba otworów nB	53
Liczba sekcji	2-częściowe
Masa m (kg/m) [kg/m]	17.4
Dopuszczalna temperatura otoczenia (min. ... maks.)	-10 °C ... +80 °C
Informacja o dopuszczalnej temperaturze otoczenia (min. ... maks.)	Krótkotrwale dopuszczalna temperatura do 100°C. W przypadku niskich ujemnych temperatur prosimy o kontakt.
Masa [kg]	0
Zalecana długość szyny	L = n_B• T‒ 4 mm
Podziałka T, szyna prowadząca [mm]	75

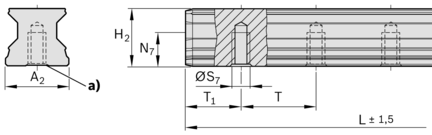

Wymiar A2 [mm]	63
Wymiar H2 bez pokrywy taśmowej [mm]	57.85
Wymiar N7 [mm]	25
Wymiar S7, średnica gwintu	M16
Wymiar T [mm]	75
Wymiar T1 maks. [mm]	55
Wymiar T1 min [mm]	20
Wymiar T1 s [mm]	35.5
Wskazówka, wymiary T1 s	Wymiar preferowany T_1S z tolerancjami ± 0,75
